电光调制器作为光通信系统中的关键器件，已被广泛应用于光通信、光传感、卫星数据链路、量子信息处理等领域。
尤其是当前AI算力爆发把光互联推到了"C位"——800G 光模块正在批量上量，1.6T 已开启出货，下一代 CPO（共封装光学）也在英伟达 Spectrum-X / Quantum-X加速商用。无论可插拔还是 CPO，电光调制器都是那颗"心脏"，直接决定带宽、功耗与集成度的天花板。而心脏用哪种材料造，硅、磷化铟、铌酸锂……答案远没那么简单。
硅基电光调制器
硅基MZ电光调制器在集成光子学中具有重要应用，但由于硅本身是一种非线性光学材料，不具备线性电光效应，其折射率在外加电场作用下的变化较为微弱。因此，传统的硅基电光调制器需要极高的电场强度才能实现有效的电光调制，导致调制效率较低且功耗较大，这使得硅材料无法直接用于制备高性能电光调制器。

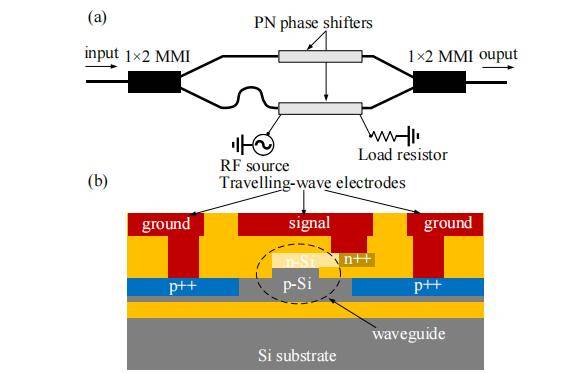

在实际应用中，硅基MZ调制器通常基于等离子体色散效应实现电光调制。其工作原理是通过外加电场调控PN结或PIN结构中的自由载流子浓度，从而改变硅波导的有效折射率，进而影响光信号的相位或强度。
总体来说，硅基MZ电光调制器主要采用绝缘体上硅工艺制造，这种结构具有显著的集成优势，能够与现有CMOS工艺兼容，有利于实现大规模集成化生产。然而，由于硅材料本身存在固有的光学吸收损耗，特别是当调制臂长度增加时，这种损耗会显著累积，导致光信号强度大幅衰减。这一特性限制了调制臂的最大可用长度，进而影响了电光调制效率。因此，硅基电光调制器在实现低半波电压方面面临较大挑战，通常需要采用特殊的结构设计或辅助调制机制来提升其性能表现。
Ⅲ-V族半导体电光调制器

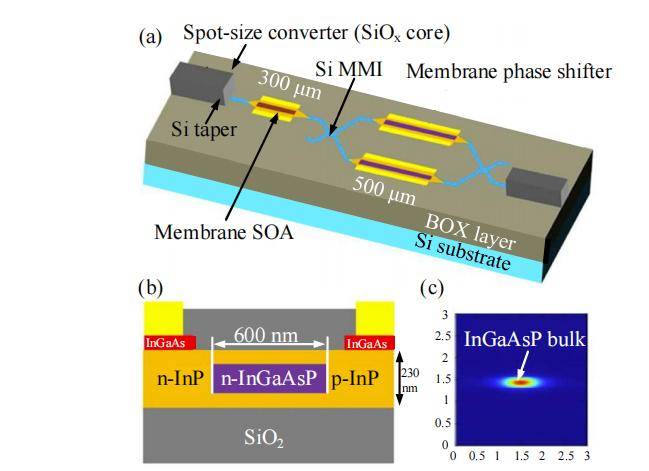

以InGaAs/InAlAs、InGaAs/InP等为代表的III-V族半导体材料是制备电光调制器的重要选择。这类材料通常具有直接带隙结构，表现出较高的光吸收系数和优异的光学增益特性。基于III-V族半导体的MZ电光调制器主要利用材料的电吸收效应实现光调制。
III-V族半导体电光调制器虽然在调制效率方面具有明显优势，但是这类材料在实现高效调制的同时会引入较高的光学损耗，不过由于所需的调制区域长度较短，其总体损耗与铌酸锂调制器相当，通常维持在4dB左右。值得注意的是，III-V族材料在调制过程中存在两个主要问题：一是光吸收效应会产生显著的热量积累，导致器件难以维持稳定的室温工作状态，从而影响光功率输出；二是对工作波长极为敏感，波长漂移会引入额外噪声，这一特性限制了其在多波长系统中的应用。
有机聚合物材料电光调制器
有机聚合物材料相较于其他传统电光材料，在制备工艺和远距离传输损耗方面具有显著优势。由于其介电常数较低，有机聚合物在制备高速率、低损耗的电光调制器中得到了广泛应用。有机聚合物的高电光系数材料中掺杂着发色团分子，这些发色团分子具有电子供体-共轭桥-受体结构，以不同方式分散在聚合物基质中，并与主体分子键合。在外加电场的作用下，π电子发生偏移，从而引起有机聚合物材料折射率的变化。
聚合物电光调制器存在一个显著缺陷：材料热稳定性较差，这使得基于聚合物的器件难以在温差较大的工作环境中保持稳定性能。而铌酸锂材料拥有卓越的物理化学稳定性和优异的电光系数，这一特性使其在实际应用中表现出显著优势。
体铌酸锂电光调制器
铌酸锂作为目前应用最广泛的电光材料，具有多项优异特性：显著的一阶电光效应、高折射率和良好的温度稳定性，由铌酸锂制备的光波导具有低损耗特性。在铌酸锂调制器的发展历程中，BurnsW.K团队于1999年采用Z切Y传的传统块状铌酸锂成功研制出宽带调制器，通过对比实验证明脊型波导结构能显著提升性能，最终实现40GHz带宽。

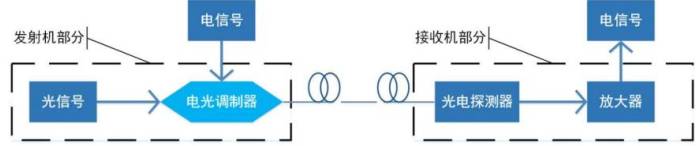

光纤通信系统示意图
传统的块状铌酸锂调制器通过电场调控光波相位或强度实现信号调制，但该设计受限于材料本身的物理特性与加工工艺，由于块状铌酸锂的波导尺寸通常在毫米至厘米量级，导致光场与电场的相互作用长度有限，为实现有效调制需施加数伏至数十伏的高驱动电压；因器件尺寸大导致难以与硅基光子平台兼容，限制了其在芯片级集成光电子系统中的应用；还有就是传统工艺下波导传输损耗较高，进一步制约了器件的能效与长距离传输能力。由上图可以看出电光调制器是光纤通信系统中的关键器件，随着5G通信、数据中心、人工智能及量子技术的快速发展，传统铌酸锂调制器在带宽、功耗和集成度上的不足日益凸显，亟需通过材料体系与器件架构的创新实现性能突破。
在此背景下，薄膜铌酸锂（Thin-FilmLithiumNiobate,TFLN）技术应运而生。
薄膜铌酸锂电光调制器
随着薄膜铌酸锂调制器方案的出现，为得到高性能的电光调制器提供了一条前景较好的思路。
薄膜铌酸锂以“铌酸锂-绝缘体-衬底”异质结构为基础，通过晶体离子切片、化学机械抛光等先进制备技术，将单晶铌酸锂薄膜从体材料中剥离并转移至硅、蓝宝石或二氧化硅衬底上。

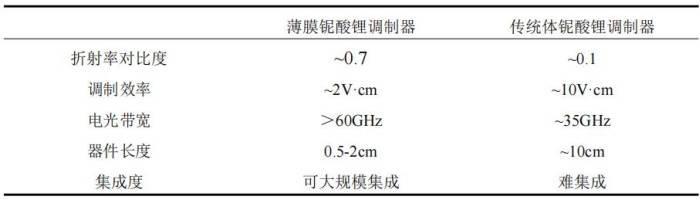

薄膜铌酸锂调制器与传统体铌酸锂调制器对比
与传统的体铌酸锂材料不同，薄膜铌酸锂材料具有高折射率对比度的特点，对于具有硅衬底的LNOI其折射率差达到0.7左右，而由钛扩散或质子交换制成的体铌酸锂材料，其折射率差仅有0.1。同时薄膜铌酸锂材料具有高的折射率对比度，所以薄膜铌酸锂波导具有强场约束和弯曲损失低等优点，并且薄膜铌酸锂材料还可以制造各种结构，如微环、周期性极化LN。
由于薄膜铌酸锂材料的特点，以薄膜铌酸锂材料的调制器将要比传统体铌酸锂调制器性能要好的多，具有体积小、半波电压低、带宽高、高线性、高消光比、可大规模集成特点。
目前，TFLN正处于蓬勃发展和开发拓展的阶段，在未来它有潜力发展成一个大规模、多功能、高性能的集成平台。
