中国粉体网讯 根据金属粉末注射成形(MIM)的流程,MIM工艺需要的主要机械设备包括混炼造粒整体机、MIM专用注射机、脱脂炉、烧结炉以及多种检测设备、二次加工设备等。
混炼设备
为了使粉体表层均匀覆盖着黏结剂,同时具备良好的结合力、稳定性、成形性,以及有利于后续脱脂和烧结工艺,要求混炼装置扭矩和温度恒定,确保混料得到均匀的剪切力,防止粉体颗粒和组织偏析;要求捏合装置混料具有可重复性、便于清洗、能耗低,目前应用较成熟的捏合装置有双行星混料机、单螺杆挤出机、双偏心轮混料器、Z式齿轮混料器、密炼机,其中采用较多的是密炼机,它适用于金属粉体和黏结剂的密炼。

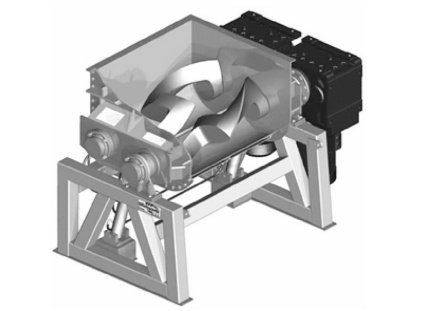

MIM注射料生产用的Z型混料机(图源:Winkworth Mixers)
密炼机螺旋式转子多选用2Cr13不锈钢铸件,硬度高,耐磨,耐腐蚀。特制的转矩传感器设备和转矩测量记录仪以及物料温度记录仪,能记录密炼过程中的物料温度、转矩的变化状况,并可反映密炼过程中电压、转速等技术参数。输出轴速度从20~50 r/min可平滑调整,效率高,适应各种物料不同配方的试验条件。
注射成形设备
为适用MIM工艺,对标准的塑料注射成形机都要进行一些较小的改进,包括注射缸、螺杆的几何形状等。和标准的热塑性塑料注射成形相比,MIM的压缩比较小,一般采用(1.4~1.6):1.0,同时,螺杆材料的耐磨性要高,压缩区要加长。
实际制作中,常用的成形装置有双回路注射成形机、双模板注射机、无拉杆注射机、全自动注射机、电磁动态注射成形机等。双模板注射机把塑化和注射分离,塑化由挤出机稳定塑化;双柱塞锁模力稳定均衡,计数精确;双模板无拉杆注射机大大简化了注射机锁模系统;全自主注射机采用电动机械驱动结构代替液压动力传动系统,扭矩得到高传动转速与行程调节更精确。其中,柱塞注射机因其稳定性高、测量精确,在实际生产中更受行业内人士的青睐。
脱脂设备
目前生产中常用的脱脂方法有热脱脂、溶剂脱脂、催化脱脂、虹吸脱脂等。考虑不同工业生产规模以及实际工业生产状况,按照脱脂方法可将设备分成热脱脂炉、溶剂脱脂炉、虹吸脱脂炉、催化脱脂炉;也可根据机器工作方式,将脱脂设备分成批料式和连续式两种,其中催化脱脂是比较先进的脱脂方法,连续式脱脂烧结一体炉被应用于工业化生产中。当成形出生坯后,进行脱脂,通过萃取方法将生坯中黏结剂分离出来,再通过烘干将坯体中萃取剂蒸发,最后进行烧结。
烧结设备
烧结过程通常在真空或气氛下高温加热,使脱脂的坯体最终致密化。按烧结压力分为常压烧结和加压烧结;按工作方式分成间断式和连续式两类;按加热方式主要分成电阻加热电炉和感应加热电炉,同时又可以分为对烧结体直接电加热和间接电加热两种形式;按烧结温度差异,可把烧结装置分成中温烧结炉(900~950℃)和高热烧结炉(1100~1 700℃);按保护气氛的差异又可分成空气烧结炉、氢气烧结炉(如钼丝炉、不锈钢管式氢气炉)、真空烧结炉等,真空烧结炉和钼丝炉实际应用较广。
资料来源:
[1]王浩然等:金属粉末注射成形工艺及研究进展,山东工业陶瓷研究设计院
[2]R M German:金属注射成形(MIM)生产工艺与应用概要,圣地亚哥州立大学
