不换设备如何提高碳酸钙压滤工序的效率?


来源:中国粉体网   昧光

[导读]  认识隔膜压滤机,学习其工作原理,在此基础上总结并分析压滤机进料速度的影响因素,掌握提高生产效率的工艺优化方法。

中国粉体网讯  在超细粒径与纳米级碳酸钙生产中,进行过滤与脱水工序时,粉体粒径越细,越难过滤,越细越难脱水。如,物料粒径小于2微米而比表面积大于2m2/g,若采用离心机压滤,浆料要逃浆,而且设备易堵塞。即使用一些相对先进的压滤机也经常会出现压不干、滤饼紧实、含水率高、需要铲框等现象,严重影响生产效率。



在碳酸钙生产过程中,深入研究压滤设备和浆料性质,掌握参数优化和控制技巧,输出最佳进料速度,让你的压滤工序可以在不更换设备的情况下提高效率,排除生产故障;同时对优化生产工艺,提高碳酸钙纯度,降低碳酸钙生产耗能,减少碳酸钙废水排放等,都十分有利。



本文将与大家一起认识隔膜压滤机,学习其工作原理;在此基础上总结并分析压滤机进料速度的影响因素,加快碳酸钙脱水效率,提高生产效率,优化生产流程。



一、隔膜压滤机组成



整体由七部分组成:机架、液压部分、过滤部分、卸料装置和电器控制部分、自动清洗装置、导料斗及破碎装置(包括导料斗和破碎板)如图1所示。



目前纳米级碳酸钙一般选用厢式、隔膜液压压榨厢式滤板,自动拉板、抱板式水洗滤布等全自动压榨机。滤板规格600、800、900、1000、1250、1500、1500 x 2000、2000等不同尺寸规格、过滤面积小,尽量选用较小尺寸;过滤面积大,选择尺寸大的滤板。



二、工作原理



隔膜式压滤机通过进料泵输送,将调理好的浆料以高压输入至设备的滤室内,浆料通过模板和隔板之中滤布,滤液渗析出滤布,而固体截留于滤布上。



隔膜式压滤机进行二次干燥压榨滤饼,利用膜板张力对浆料进行挤压。当滤饼将每个滤室都充满之后,由高压离心泵或高压空气压缩机提供高压水、高压液体或气体,通过管道通入每个滤室内使隔膜板内部鼓起,使滤室空间逐渐变小,对滤饼内的水分再次挤压滤出,滤饼再次压榨浓缩。



进一步通入0.75MPa的压缩空气,将滤饼中各种形式的水及进料中心管内的水等水分通过反吹吹走,使整个过滤腔内滤饼中的水分进一步脱除,降低滤饼的含水率。



三、压滤机进料速度的影响因素



根据生产经验,压滤机进料速度的主要影响因素可以概括为:进料压力、进料浓度、粒度组成、矿浆性质、滤布性能等。



1 进料压力



压滤机进料压力一般情况下由进料泵提供,压力高低不仅影响到压滤机的工况,而且间接影响到滤饼与滤布的分离效果。一般情况下,矿浆进料压力升高的过程可分为两个阶段。



① 第一阶段以向压滤机内充填物料为主,脱水为辅。第一阶段以向压滤机内充填物料为主,形成一定厚度滤层。生产中,该阶段的进料压力一般控制在0.2MPa以下。



② 形成一定厚度滤层后,第二阶段以滤饼脱水为主,充填为辅。第二阶段以滤饼脱水为主,进料压力一般控制在0.6MPa以下,通常情况下该压力(0.6 M Pa )也是压滤机设备自身所允许的最高进料压力。在该阶段进料过程中,随着压力逐渐增大,滤饼孔隙率逐渐变小,其饱和度逐渐降低;当滤饼饱和度接近剩余饱和度时,滤饼水分不再降低,通过分析滤饼的显微结构可知,此时颗粒成“拱桥”结构,这种结构包含的水分很难用常规进料泵所提供的流体静压力排出,若继续提高过滤压力,容易造成隔膜板变形受损等。



在生产中,合理掌握上述两个阶段的矿浆进料压力,可有利于提高压滤机的工作效率。



2 进料粒度

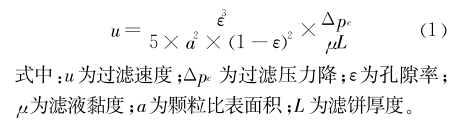

康采尼(Kozeny)方程表明:进料速度与颗粒比表面积a的平方成反比。矿浆的粒度组成对过滤速度的影响主要取决于其中细粒级物料含量,其含量越高,物料比表面积a越大,过滤速度越低。


康采尼方程



3 进料浓度



理论上矿浆浓度越高,其固相物含量就越高,相对于浓度较低的矿浆其滤饼形成速度较快。当入料矿浆浓度低时,细小颗粒极易直接进入滤布孔眼中穿过、堵塞或覆盖在上面,使过滤介质孔眼很快被堵塞。若提高矿浆浓度,将有更多的颗粒接近或达到过滤介质的孔眼,由于颗粒间的相互干扰,绝大部分颗粒不能进入孔眼而在上面形成拱架桥,使滤孔不被严重堵塞,并逐渐形成滤饼。



结语



无论是何种压滤机,在使用过程中都有诸多注意事项不容忽视。例如,压滤机操作人员必须熟悉使用说明书内容,并严格按说明书的要求操作、调整、使用和维修。其次,选用优质滤布,滤布不应有破损,密封面不皱折、不重叠。再者,日常生产应当经常检查整机零、部件安装是否安全,各紧固件是否紧固,液压系统是否漏油,传动部件是否灵活、可靠等。



参考来源:

张兆光,等:国外某铀水冶厂厢式隔膜压滤机进料速度影响因素分析,中核第四研究设计工程有限公司

王法军,等:隔膜式压滤机在造纸污水深度处理中的设计与应用,山东江河纸业有限责任公司

陈鑫,等:全废渣碳酸钙干燥脱水压滤机应用和改进,新疆天业研究院

隔膜压滤机,搜狗百科



(中国粉体网编辑整理/昧光)
