突破!清华电机系研究团队取得真空蒸镀钙钛矿太阳能电池效率新纪录


来源:电气工程学报

[导读]  近日,清华大学电机系易陈谊课题组报道了一种基于真空蒸镀制备高效率大面积钙钛矿太阳能电池的新工艺,通过该工艺制备的电池打破了真空蒸镀法钙钛矿太阳能电池效率的世界纪录,相关成果发表在国际学术期刊《科学·进展》(Science Advances)上。

中国粉体网讯  近日,清华大学电机系易陈谊课题组报道了一种基于真空蒸镀制备高效率大面积钙钛矿太阳能电池的新工艺,通过该工艺制备的电池打破了真空蒸镀法钙钛矿太阳能电池效率的世界纪录,相关成果发表在国际学术期刊《科学·进展》(Science Advances)上。


有机-无机杂化钙钛矿太阳能电池具有光电转化效率高、成本低廉等优点,受到学术界和产业界的重视。现阶段高效率钙钛矿电池多数是通过溶液旋涂法制备,这种方法不利于制备大面积钙钛矿器件,存在有机溶剂污染环境的问题,且难以和工业化生产兼容。相比之下,真空蒸镀工艺有效避免了有机溶剂的使用,且可以实现大面积均匀沉积薄膜,被学界认为是一种可以规模化生产钙钛矿太阳能电池的工艺。然而,迄今为止,通过真空蒸镀工艺制备的钙钛矿太阳能电池的光电转化效率仍显著落后于溶液旋涂法。

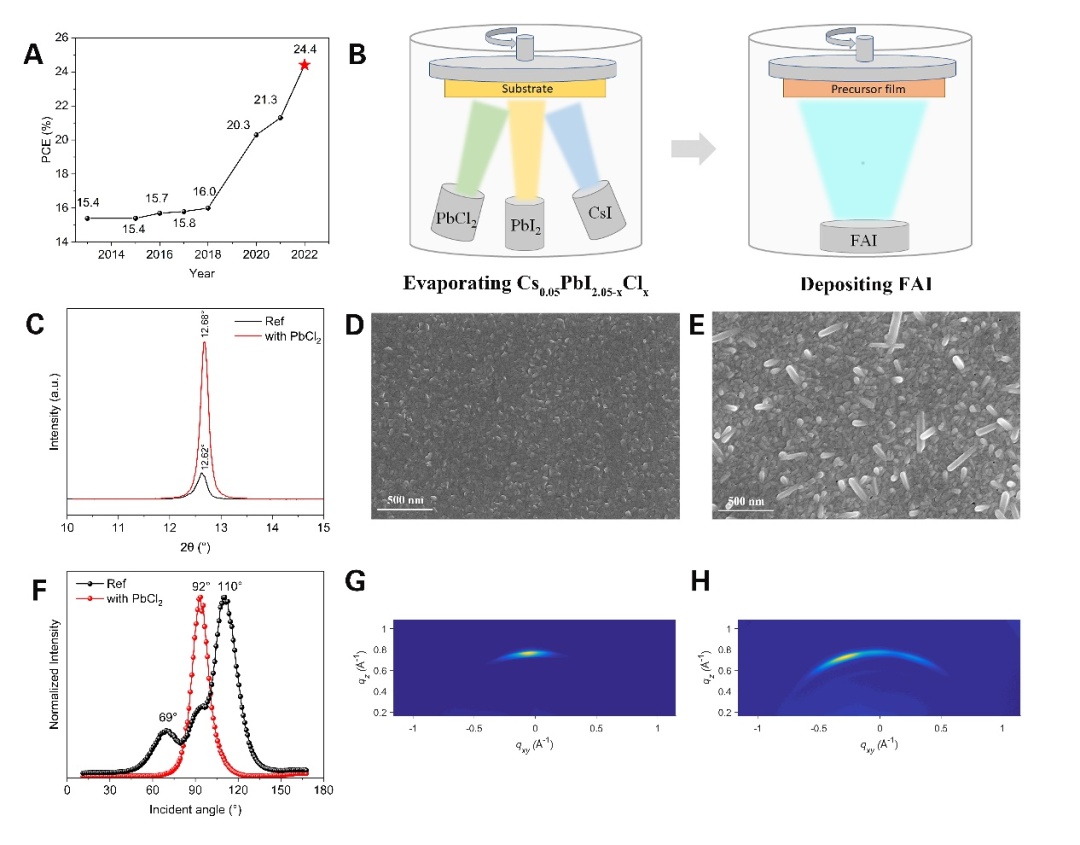

真空蒸镀钙钛矿电池效率进展图、蒸镀工艺示意图和前驱体形貌表征图

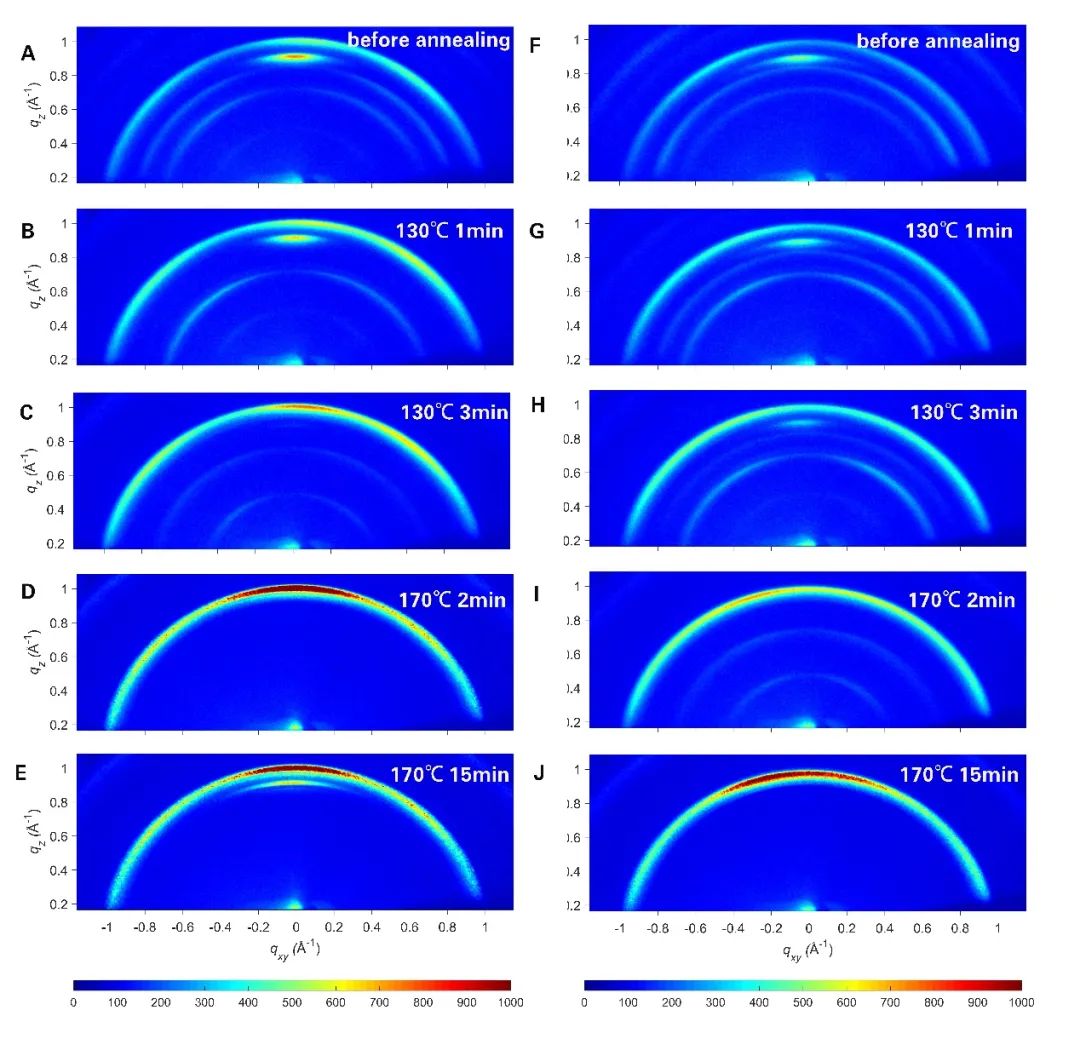

原位GIWAXS测试表征钙钛矿薄膜结晶过程


鉴于此,电机系易陈谊课题组提出了一种氯元素合金化的真空蒸镀工艺,用于制备高效率大面积钙钛矿太阳能电池。XRD、SEM和GIWAXS测试表明,在前驱体薄膜中引入氯元素可以形成多元合金(Cs0.05PbI2.05-xClx),使前驱体薄膜具有垂直于基底生长的择优取向和更强的结晶性。原位GIWAXS和原位GIXRD测试表明,氯元素的掺杂可以显著加速FAI分子在碘化铅(PbI2)晶格中的扩散速度、促进δ相甲脒铅碘(δ-FAPbI3)转变为α相(α-FAPbI3),以及显著提升FAPbI3的结晶性。此外,基于氯代合金介导的真空蒸镀工艺制备的钙钛矿太阳能电池具有更低的缺陷密度和更低的非辐射复合损失。


通过该方法制备的太阳能电池表现出了优异的光电性能,在AM1.5G标准光照下取得了最高24.42%的光电转换效率,刷新了真空蒸镀法制备钙钛矿太阳能电池的效率纪录,在1cm2和14.4 cm2的大面积器件上分别实现了23.44%和19.87%的光电转化效率。此外,真空蒸镀法制备的太阳能电池表现出了良好的稳定性,在干燥空气中存储超过4000小时后无衰减,在湿度为35%的环境空气中储存1300小时后仍然保持97%的初始效率。该研究结果展示了真空蒸镀工艺在制备大面积高效率钙钛矿太阳能电池的优越性和产业化应用的可行性。

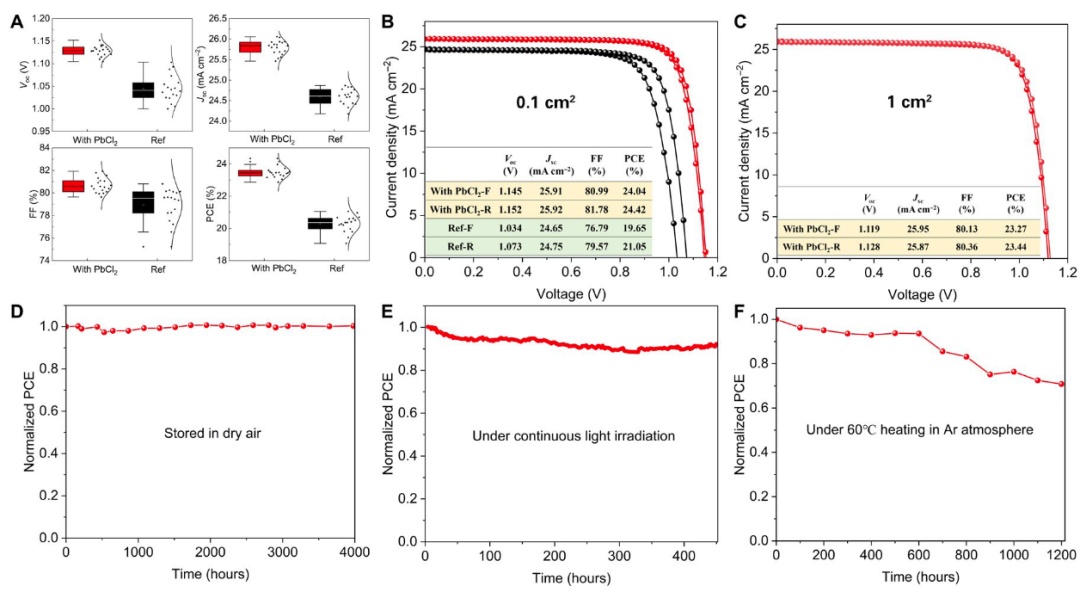

真空蒸镀钙钛矿电池器件性能和稳定性表征


上述成果以“真空顺序蒸镀法制备超过24%光电转化效率的钙钛矿太阳能电池” (Sequential vacuum-evaporated perovskite solar cells with more than 24% efficiency)为题发表在学术期刊 《科学·进展》(Science Advances)上。论文第一作者为电机系2020级博士生李航,通讯作者为易陈谊副教授,合作者包括瑞士苏黎世应用科技大学Wolfgang Tress博士等。该工作得到了国家自然科学基金、电力系统国家重点实验室自主科研项目、国家电网国能生物科研项目基金的支持。



易陈谊,现为清华大学电机系副教授,博士生导师。2010年在瑞士伯尔尼大学获得博士学位,获得国家优秀自费留学生奖学金。此后加入瑞士洛桑联邦理工大学光子与界面实验室,师从染料敏化太阳能电池之父Michael Graetzel教授开展染料敏化太阳能电池和钙钛矿太阳能电池研究工作,取得了一系列具有国际影响力的研究成果。在Science, Advanced Materials, Energy & Environmental Science等高水平科学期刊发表学术论文50余篇,被引用超过10000次。


主要研究方向:可再生能源,钙钛矿太阳能电池,染料敏化太阳能电池,太阳能转化与存储一体化技术与器件


(中国粉体网编辑整理/星耀)

注:图片非商业用途,存在侵权请告知

推荐4
相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:中国粉体网"的所有作品,版权均属于中国粉体网,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:中国粉体网"。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
