福建物构所相位匹配红外NLO晶体材料研究取得进展


来源:中科院福建物构所

[导读]  在中国科学院战略性先导科技专项、国家自然科学基金等项目的资助下,中科院福建物质结构研究所结构化学国家重点实验室研究员郭国聪团队采用拓宽带隙以调节色散的策略实现红外NLO晶体材料的相位匹配。通过高温固相法,该研究成功制备宽带隙(3.93-3.95 eV)的熔盐硫化物[ABa3Cl2][Ga5S10] (A= K, Rb, Cs)。

中国粉体网讯  中远红外非线性光学(NLO)晶体材料在激光雷达、激光通讯、红外遥测、光电对抗等领域具有重要应用。相位匹配是NLO材料获得实际应用的关键条件,目前主要通过调控晶体的双折射率来补偿基频光和倍频光的折射率差,进而实现NLO晶体材料的相位匹配。


在中国科学院战略性先导科技专项、国家自然科学基金等项目的资助下,中科院福建物质结构研究所结构化学国家重点实验室研究员郭国聪团队采用拓宽带隙以调节色散的策略实现红外NLO晶体材料的相位匹配。通过高温固相法,该研究成功制备宽带隙(3.93-3.95 eV)的熔盐硫化物[ABa3Cl2][Ga5S10] (A= K, Rb, Cs)。第一性原理计算发现,与其异质同构的硒化物相比,带隙的拓宽使硫化物的色散曲线在红外波段更加平缓,进而使相位匹配的截止波长从5.7 um蓝移至1.7 um,实现其在传统基频激光(2.0 um)处的相位匹配,为获得新型相位匹配红外NLO晶体材料提供了新设计思路。


此外,该研究获得毫米尺寸的单晶。测试表明,这些硫化物在与商用AgGaS2的NLO系数相当的条件下,具有目前最高的激光损伤阈值(188-200 MW/cm2 @1064 nm, 脉宽10 ns)和较宽的红外透过范围(0.35-12.5 um),是优秀的红外NLO备选材料。


相关工作以Phase Matching Achieved by Band Gap Widening in Infrared Nonlinear Optical Materials [ABa3Cl2][Ga5S10] (A= K, Rb, Cs)为题,发表在CCS Chemistry上,副研究员刘彬文为第一作者,副研究员姜小明、研究员郭国聪为通讯作者。

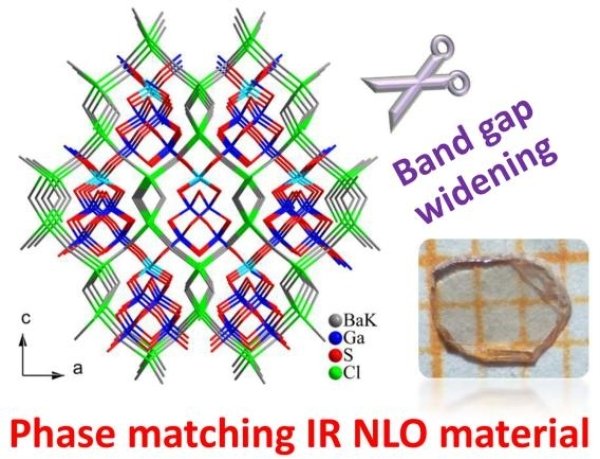

福建物构所相位匹配红外NLO晶体材料研究取得进展

(中国粉体网编辑整理/江岸)

注:图片非商业用途,如侵权告知删除

推荐3
相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:中国粉体网"的所有作品,版权均属于中国粉体网,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:中国粉体网"。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
