中国粉体网讯 随着3D NAND闪存堆叠层数突破300层向更高密度迭代，传统钨基金属字线触及物理性能极限，“以钼代钨”成为全球存储行业的刚性技术路线，这一变革直接拉动上游半导体级高纯钼粉需求升级，为半导体金属粉体产业开辟全新高端细分赛道。

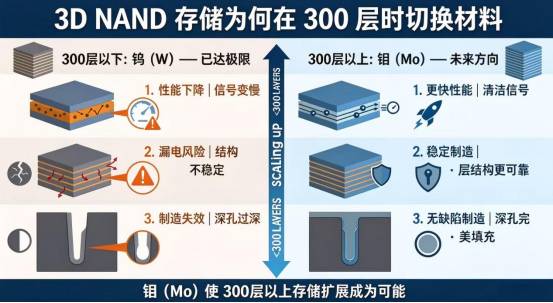

在超高层堆叠结构中，字线宽度被压缩至20nm以下，传统钨材料电阻率急剧上升，导致信号延迟、功耗升高，同时钨沉积工艺需额外铺设氮化钛阻挡层，数百层堆叠后大幅挤占芯片空间，成为制约堆叠层数提升的核心瓶颈。相比之下，钼在纳米尺度下具备更低的电阻率，且无需额外阻挡层即可实现深孔均匀填充，可直接提升芯片存储密度与读写速度，成为300层以上3D NAND字线的唯一可行替代材料。
这一技术迭代对上游钼粉材料提出了极高的品质门槛，完全区别于传统工业级钼粉。半导体前端制程用钼粉要求纯度达到5N（99.999%）至6N级别，氧含量需控制在10ppm以内，铁、镍、铜等总金属杂质低于5ppm，同时对粉体粒径分布、球形度、分散性均有严苛要求，以适配CVD、ALD原子层沉积工艺的均匀性需求。高纯度与高精度管控带来显著的价值溢价，半导体级高纯钼粉价格可达普通工业钼粉的5至10倍，成为钨钼粉体领域附加值最高的细分品类之一。
不同金属在不同厚度下的电阻率（图源：imec）

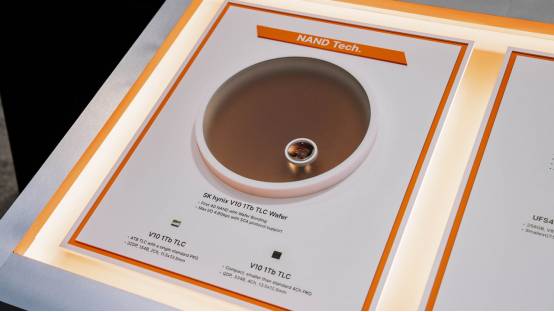

全球产业落地节奏正在持续加快。三星电子2024年已在286层3D NAND中率先量产应用钼字线工艺，SK海力士375层V10系列产品已完成生产验证，计划2026年底正式量产，美光、铠侠也同步推进钼工艺研发，预计2027至2028年实现量产落地。据行业测算，钼在全球NAND总产能中的占比将从2025年的个位数快速提升至2027年的约30%，对应半导体级高纯钼粉需求将实现数倍增长，成为驱动电子金属粉体市场增长的新动力。
当前国内半导体用高纯钼粉尚处于产业化初期，高端市场长期被海外厂商垄断。近年来国内头部钨钼粉体企业加速技术攻坚，金钼股份、厦门钨业、金渠钼业等企业已实现4N至5N级高纯钼粉量产，部分企业5N级产品已通过晶圆厂工艺验证，6N级超高纯粉体也进入中试阶段。但整体来看，国内产品在痕量杂质精准管控、粒径分布均匀性等方面与国际顶尖水平仍有差距，下游存储芯片厂商的认证周期较长，规模化替代仍需时间。
整体而言，3D NAND的“钼代钨”趋势，为国内金属粉体产业打开了半导体前端制程的高端增量市场，推动行业从传统冶金级粉体向电子级、半导体级超高纯粉体升级。随着国内存储芯片产能持续扩张，上游高纯钼粉的国产替代空间广阔，将倒逼国内粉体企业提升提纯、制备与杂质管控能力，加速半导体金属材料的自主可控进程。
参考来源：
财联社、新浪财经、36氪
（中国粉体网编辑整理/留白）
