混料三大难：团聚、偏析、伤磨粒，一步有解吗？

2026-08-31
来源：中国粉体网

678人阅读

标签混料磨粒粉体混合

[导读] 混料三大难：团聚、偏析、伤磨粒，一步有解吗？

混料配方分毫不差，烧结出来的产品却批次忽好忽坏。断面显微镜下——结合剂抱团，金刚石裸露。球磨机猛砸，团聚没散，磨粒先裂。混料“老大难”，到底卡在哪？

让我们换一种方式解决问题。

难题根源：

超硬材料粉体混合均匀难在哪里？

超硬材料混合料体系具有多组分、密度差大、粉体跨度宽的典型特征，其混合分散面临四大不可规避的难题：

（1）密度梯度诱导的宏观偏析

金刚石、CBN等磨粒与铜、铁、钴、镍等金属结合剂密度差达2~3倍，在重力场主导的混合过程中，轻重相易发生不可逆分层，形成表观均匀、内部偏析的混合假象。

（2）超细粉体的界面团聚效应

亚微米/纳米级结合剂粉体与细粒度磨料表面能高，范德华力与静电作用导致粉体形成致密团聚体，传统机械力仅能破碎松散团聚，无法实现原生团聚的微观解聚，造成结合剂包覆不充分。

（3）机械力造成的磨料晶形损伤

高速搅拌、球磨撞击等强机械作用会直接破坏金刚石/CBN的单晶完整性，降低磨料抗压强度与切削性能，直接缩短制品服役寿命。

（4）工艺稳定性与均质化失衡

传统混合存在设备死区、混合周期长、参数耦合性差等问题，微量功能助剂分散不均，导致批次间制品性能波动大，难以满足高端制造的一致性要求。

固有局限：

粉体传统混合技术的技术瓶颈

行业常规应用的V型混合、双锥混合、三维混合、高速剪切混合、球磨混合等技术，均属于机械力驱动混合，其作用机理与核心缺陷具有高度一致性：

（1）重力扩散型混合：依靠容器翻转实现粉体对流，仅能实现宏观组分均布，对微观团聚与密度偏析无改善作用，混合效率极低；

（2）机械剪切型混合：通过桨叶、磨球施加剪切/撞击力，虽可一定程度解团聚，但伴随显著的磨料破损、设备磨损与杂质引入，属于“破坏性混合”；

（3）共性缺陷：无法实现微观尺度的全域均质化，存在混合死区，能耗高、周期长，无法适配超硬材料高端制品的精密混料需求。

破局关键：

声学共振混合技术的作用机理

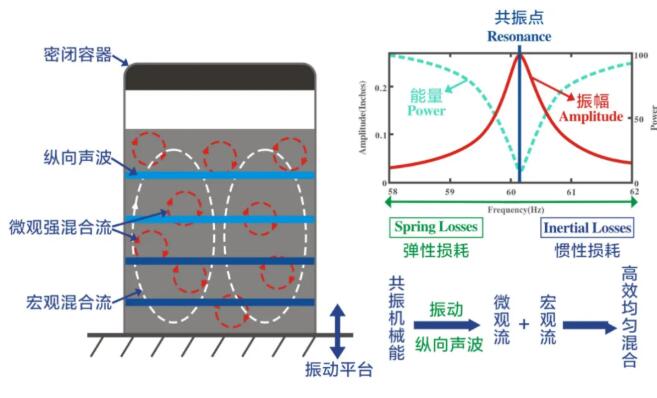

精工锐意科技（河南）有限公司自研声学共振混合技术是基于低频机械共振+微观声流耦合的场驱动混合技术，其核心作用机理区别于所有传统机械工艺：设备通过激励系统产生低频（50-70 Hz）、高加速度（最高100g）的共振声场，使混合腔体内粉体体系获得全域同步的动能激励，形成双重耦合作用：

宏观共振对流：粉体在共振场中发生无死角三维对流，彻底破除密度差引发的偏析，实现宏观组分快速均布；

微观声流剪切：声场在粉体间隙形成高频微尺度声流，产生温和且均匀的微剪切力，非撞击、非挤压地破除超细粉体团聚体，实现磨料与结合剂的纳米级微观分散。

该技术全程无桨叶、无接触、无机械剪切，能量以声场形式均匀作用于全部粉体，从原理上杜绝了磨料损伤、物料污染与混合死区，完美匹配超硬材料粉体的混料特性。

案例解读

声学共振与传统混合技术效果对比

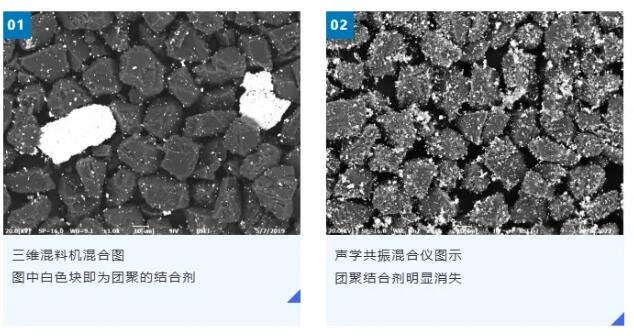

以磨粒-结合剂混合料为测试体系，对声学共振混合与三维混料混合效果对比展示。

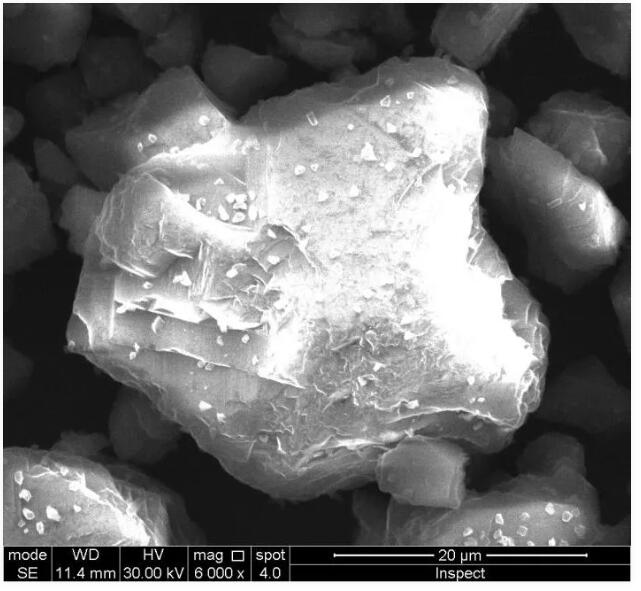

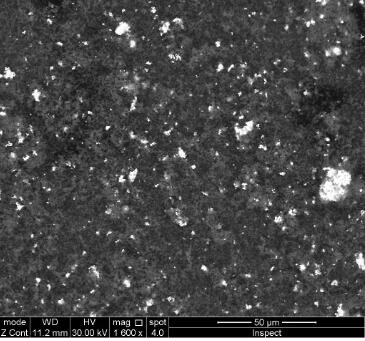

声学共振混合仪混合后效果放大图

结合剂均匀的包裹在磨粒表面，没有团聚现象，磨粒形貌无明显破坏。

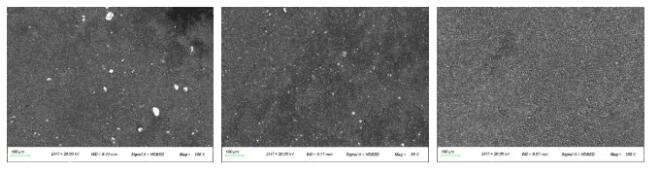

声学共振混合持续2分钟、7分钟和15分效果图示

白色团聚结合剂明显减少，整体显现明显均匀态势

测试结果表明：声学共振混合在团聚分散、磨料形貌保护、处理效率三大核心维度，具有显著优势，实现了超硬材料混料工序的技术迭代升级。

技术展望：

声学共振混合技术的产业化应用优势

（1）微观分散均质化，提升制品核心性能

彻底解决偏析与团聚问题，结合剂对磨料包覆均匀完整，烧结后胎体致密度与磨料把持力显著提升，制品寿命、切削效率、稳定性全面优化。

（2）非接触无损伤，保护高值超硬磨料

无机械剪切与撞击作用，最大程度保留金刚石/CBN单晶完整性，降低高值磨料损耗，提升原料利用率。

（3）高效低耗，适配工业化连续生产

分钟级完成混合，参数数字化可控，实验室小试与工业化量产参数无失真平移，无工艺放大风险，大幅缩短生产节拍。

（4）全体系物料兼容，拓展配方边界

可适配固-固、固-液、高密度差、高活性、微量添加等复杂粉体体系，支撑高端超硬材料新品配方研发。

结语：

作为超硬材料粉体处理环节的颠覆性技术，精工锐意声学共振混合将推动行业混料工艺从“宏观机械混合”向“微观声场均质”升级，为我国超硬材料产业迈向高端化、标准化、智能化提供核心技术装备支撑。

企业简介

精工锐意科技（河南）有限公司成立于1990年，系国机金刚石所属三磨所全资子公司，是其关键装备板块核心科技企业及产业化平台。公司产品起源于1965年中国第一台铰链式六面顶压机，现拥有高压装备、气相沉积、粉末冶金、金刚石加工、自动化及检验检测六大类产品线，广泛应用于超硬材料、半导体、培育钻石等领域。在岗员工170余人，技术人员占比59%，近年获授权专利38项，其中发明专利29项，获国家及省部级奖励7项。公司为国家高新技术企业、河南省专精特新中小企业，致力于推动我国超硬材料装备产业链向高端化、智能化、绿色化跃升。

本文由精工锐意供稿

推荐0
