中国粉体网讯 随着矿产资源的不断开发，矿石贫、细、杂的趋势越来越明显。提高贫细复杂难选矿的综合利用水平，是矿业发展的必然选择。
艾砂磨机
艾砂磨机由浙江艾领创矿业科技有限公司引进后，结合国内矿物加工需求进行适应性开发而成。艾砂磨机是一种卧式高速搅拌磨机，凭借其高能量密度、精准内部分级和无铁化研磨环境，在超细磨和高附加值矿物精加工中具有重要作用。
艾砂磨机作为细磨设备，已经成功研制了1.5L、5L、20L、100L、500L、1000L、1500L、3900L和10000L系列，并在国内外矿山、水泥建材、合金材料等领域得到广泛应用。
艾砂磨机结构与工作原理
艾砂磨机的核心结构主要由动力传输、研磨作业及分级分离三大系统构成。艾砂磨机的工作过程可分为研磨与分级两个协同环节。

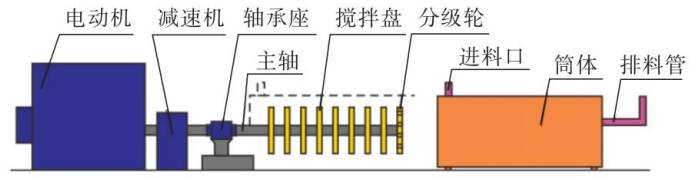

艾砂磨机结构示意
研究表明，艾砂磨机通过高速旋转的搅拌盘带动微细介质形成强剪切流场，实现颗粒的“选择性磨矿”，并利用离心力场进行径向分级，从而确保产品细度和窄粒度分布。在结构设计上，艾砂磨机采用开孔式搅拌盘和可调转速分级轮，实现粒度灵活控制；全系统使用陶瓷和衬胶等材料，消除铁质污染，特别适用于对铁质敏感矿物的加工。

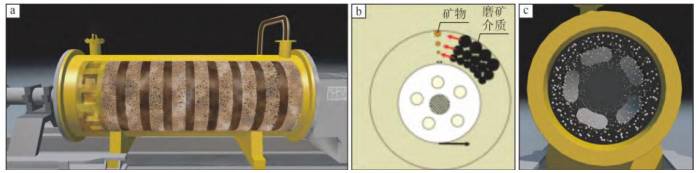

艾砂磨机原理示意图
矿物超细粉碎领域-高压辊磨机VS塔磨机VS艾砂磨机
在矿物超细粉碎领域，高压辊磨机不仅可替代传统细碎设备，提升细碎环节的效率，还可作为二次粉碎单元嵌入现有工艺，通过“多碎少磨”减少后续磨矿作业负荷。
但该设备存在明显局限性:
①运行速度需严格控制，过高转速会导致物料在辊压间隙发生滑动，不仅降低粉碎效率，还会加剧辊面磨损，缩短核心部件使用寿命；
②若与湿式筛分设备联用，筛分过程可能增加物料含水量，进而影响闭路碎磨系统的运行稳定性，且需额外配置物料打散装置，导致设备投资与系统能耗增加。
在细磨与超细磨环节，塔磨机与艾砂磨机展现出显著技术优势，尤其在提升产品细度、抑制过粉碎及降低单位能耗方面表现突出。

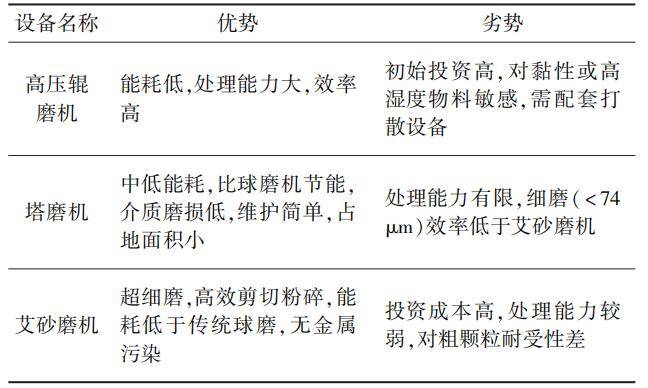

三种典型高效节能碎磨设备的优缺点
其中，塔磨机通过螺旋叶轮旋转形成的涡流场，可促进矿物颗粒与研磨介质的有效碰撞；同时，采用小直径研磨介质增大了介质与物料的比表面积，进一步提升产品细度。需注意的是，塔磨机的磨矿效率与处理能力受矿石性质、介质填充率等多因素影响，实际应用中需与给料调控、分级设备等配合使用，才能充分发挥其性能。
相较于塔磨机，艾砂磨机具有更高的能量利用率、更窄的产品粒级分布，以及可通过无铁化设计减少金属污染。但其也有一些局限性：设备单台处理能力相对有限，对粗颗粒物料的适配性较差；此外，高转速运行易导致轴承过载，增加设备维护频率与成本。

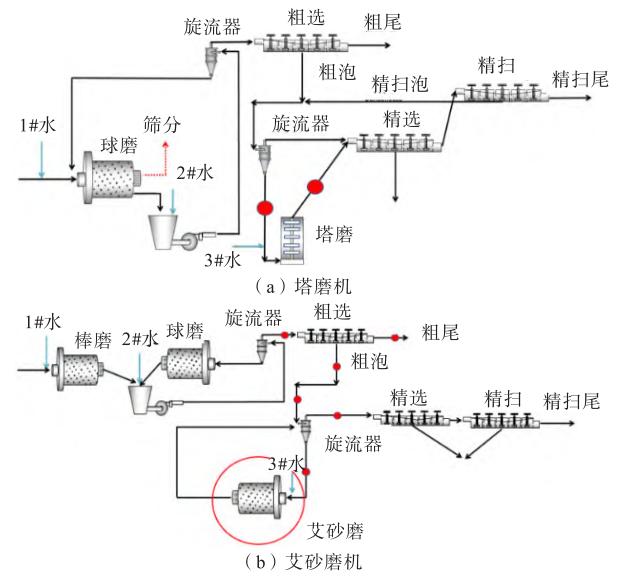

用塔磨机和艾砂磨机的铜矿选别工艺设备联系图
艾砂磨机应用研究
锂云母
童佳琪等以新型细磨设备艾砂磨机代替球磨机进行锂云母磨矿来提升选别指标的浮选试验。研究结果表明，采用艾砂磨作为开路磨矿设备，磨至磨矿产品粒径≤0.074mm占60%，简单、高效实现了锂云母浮选矿物颗粒解离度要求，实验室采用CY205作捕收剂，WST作抑制剂，采用“一粗三精三扫”的选别工艺流程，可以获得含Li2O品位为5.15%、回收率为77.80%的锂云母精矿产品。研究结果对艾砂磨机在锂云母选厂中的实际应用具有一定的推广借鉴意义。
铜锌硫多金属矿石
阙成功等针对新疆阿舍勒复杂铜锌硫多金属矿石，铜锌硫矿物共生关系密切、嵌布粒度极细，在传统球磨机中磨矿作用下单体解离度不理想。加之生产产能扩增导致磨矿细度急剧下降，再磨球磨机溢流中目标矿物连生体丰富，铜精矿富集效果差。通过引进一台3900L艾砂磨机取代传统再磨流程，在排矿细度控制在D80为35μm左右，经过工艺调试使铜的回收率提高1.28%，铜精矿品位提高1.18%。
复杂共伴生铀稀土矿
任卓然等复杂共伴生铀稀土矿中有用矿物嵌布粒度微细，传统细磨过程中易产生过粉碎，导致资源回收率下降。为提高磨矿效率、减轻泥化，研究以该矿经粗磨—强磁选—重选后的尾矿为对象，系统对比了球磨机（闭路）与艾砂磨机（开路）的磨矿效果。结果表明：艾砂磨机的最佳磨矿条件为给料速度60L/h、介质填充率45%、转速1700r/min、矿浆浓度36%。在此优化条件下，制备-0.15mm含量95%的产品时，其-0.074mm粒级含量高达93.74%，较球磨闭路产品高21.42个百分点；同时，-0.025mm细粒级含量低8.65个百分点，有效抑制了过磨现象。艾砂磨机凭借其开路磨矿即可实现更优的窄级别磨矿产品分布，在提升磨矿效率、降低能耗与介质消耗方面展现出显著优势。
铁精矿
承德天宝矿业集团福元矿业为提高选厂铁精矿品位及回收率，委托华北理工大学对铁精矿进行了再磨再选试验研究。研究得出：铁精矿品位及回收率低的主要原因是二段磨矿粒度粗，磁铁矿单体解离度低，需增加三段磨矿降低精矿粒度；通过增加ALC-3900L型艾砂磨机作为第三段磨矿设备，使精矿-0.075mm和-0.045mm粒级含量分别提高到94.27%和81.35%，分别提高了17.77、23.57个百分点，精矿品位从62.32%提高到64.74%，铁回收率从42.47%提高到44.14%，全年增加净收入2743.09万元，经济效益显著。
硫金精矿
山东黄金冶炼有限公司采用分级磨矿工艺处理高硫金精矿，磨矿细度-0.037mm占95%，氰渣金品位在1.30g/t左右。为进一步探索降低氰渣金品位的可能性，开展了艾砂磨机磨矿半工业试验。结果表明：经艾砂磨机磨矿后，磨矿产品在-5.21μm、-9.86～+5.21μm2个细粒级的分布率增加，在+14.50μm各粒级的分布率降低，且艾砂磨机磨矿比较均匀；氰化浸出氰渣金品位从1.30g/t左右降低至1.10g/t，银品位从11.30g/t降低至9.50g/t，经济效益显著。
超细磁铁矿
本钢集团某超细粒级磁铁矿为了解决铁精矿品位低的问题，针对原磨矿设备效率低和磨矿产品过磨、欠磨的问题，采用ALC-1000L型艾砂磨机开展了半工业试验研究。试验结果表明：艾砂磨机磨矿产品粒级分布更窄，艾砂磨排矿与现场三段球磨旋流器溢流相比，经磁选后的铁精矿品位提高了3.65个百分点，尾矿品位降低了2.18个百分点，艾砂磨机分选指标较好，且节能降耗效果显著。
参考文献：
严洋：艾砂磨机在承德天宝矿业集团福元矿业的应用，承德天宝矿业集团
任卓然：基于某复杂共伴生稀土矿磁重选尾矿的艾砂磨机细磨先进性分析，东北大学
童佳琪：艾砂磨机在锂云母浮选分离的应用，江西理工大学
阙成功：艾砂磨在新疆阿舍勒铜矿的工业应用，新疆哈巴河阿舍勒铜业股份有限公司
李环：艾砂磨机在某黄金冶炼公司的试验研究，山东黄金冶炼有限公司
张春田：某超细粒级磁铁矿艾砂磨机三段磨矿半工业试验，本溪钢铁（集团）贾家堡铁矿有限责任公司
(中国粉体网编辑整理/昧光)
注：图片非商业用途，存在侵权告知删除！
