百特BeNano系列纳米粒度及Zeta电位仪:把“纳米世界”测准,究竟难在哪?


来源:丹东百特仪器有限公司 400-810-0069转3338

[导读]  百特BeNano系列的技术创新及综合性能。

在纳米科技飞速发展的今天,颗粒的粒径、分布及表面电荷性质已成为决定材料宏观性能的关键参数。从纳米药物制剂到半导体抛光液,从锂电材料到生物大分子,精准表征“纳米世界”的需求从未如此迫切。



然而,把纳米颗粒的粒度和Zeta电位测准,远非易事。动态光散射(DLS)和电泳光散射(ELS)虽已成为行业标准技术,但实际测试中仍面临诸多技术挑战。丹东百特仪器有限公司的BeNano系列,在这些挑战中不断突破,致力于为行业提供精准可靠的纳米表征解决方案。



纳米粒度测量:微弱信号与多重干扰的博弈

动态光散射技术通过检测颗粒布朗运动引起的散射光强波动,反演得出粒度信息。原理看似简洁,但实际测量中却暗藏重重关卡。



信号极其微弱是首要难题

纳米颗粒的散射光强度与粒径的六次方成正比,极微小颗粒的散射强度仅为微米级颗粒的百万分之一。要在如此微弱的信号中提取有效信息,对探测器的灵敏度提出了极高要求。

样品纯度与溶液性质的影响不容忽视

动态光散射对样品纯度要求较高,杂质颗粒会严重干扰测量结果。同时,溶液的折射率、粘度等物理性质直接影响颗粒的扩散行为,必须在测试前准确获知。

大颗粒“遮蔽”小颗粒是常见的陷阱

若样品中存在少量大颗粒,其极强的散射光会掩盖大量小颗粒的信号,导致测试结果严重失真。

浓度限制同样制约着应用范围

动态光散射的浓度下限由散射体内的颗粒数决定,超低浓度下信号不足;而浓度过高则会导致多重散射,使传统检测方法失效。



Zeta电位测量:捕捉“微米级”运动中的“赫兹级”频移

Zeta电位是反映颗粒表面带电性质的核心参数,对分散体系稳定性研究至关重要。电泳光散射技术通过测量带电颗粒在电场中运动产生的散射光多普勒频移来计算Zeta电位。然而,这一过程的技术难度更为苛刻。



频率变化极其微小是最大的物理挑战

颗粒电泳运动引起的光波频率变化仅有几十到几百赫兹,而激光本身的频率高达10??赫兹量级。要在如此巨大的“背景”中分辨出如此微弱的频移信号,对仪器的光学系统和信号处理能力是极限考验。

散射信号微弱且易受干扰

纳米颗粒本身散射光信号极弱,对噪音和环境扰动异常敏感。杂散光信号和探测器本底信号的低频干扰,会严重影响Zeta电位的测量精度。

环境因素的多变量耦合使问题更加复杂

样品的Zeta电位对分散介质的pH值、电导率、离子强度和浓度等环境因素高度敏感。pH值不仅影响Zeta电位的大小,甚至可能改变颗粒的带电符号。高浓度体系中的多重光散射还会导致传统电极信号失真。



BeNano系列:以技术突破回应测量难题

面对上述重重挑战,BeNano系列通过一系列技术创新给出了系统性的解决方案。

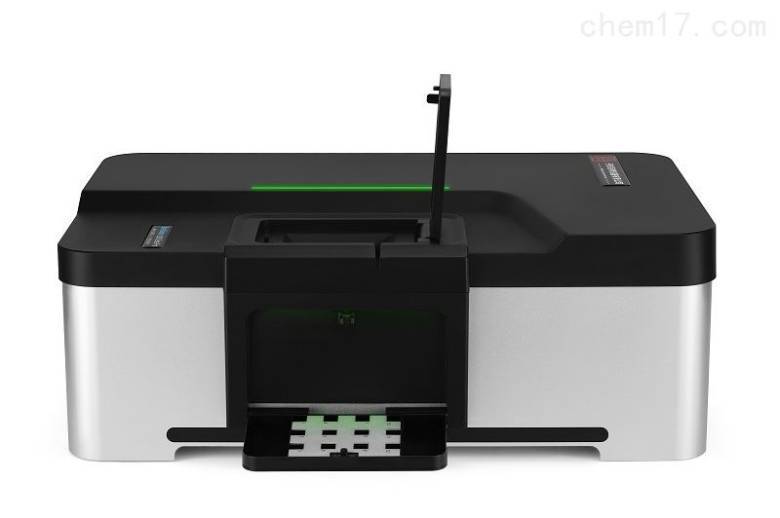

BeNano 180 Zeta Max 纳米粒度及Zeta电位仪



针对信号微弱问题,BeNano系列采用高灵敏度的雪崩光电二极管(APD)探测器替代传统PMT检测器,大幅提升了弱信号的检出能力。同时,光纤和光路补偿技术的应用极大优化了光路稳定性。

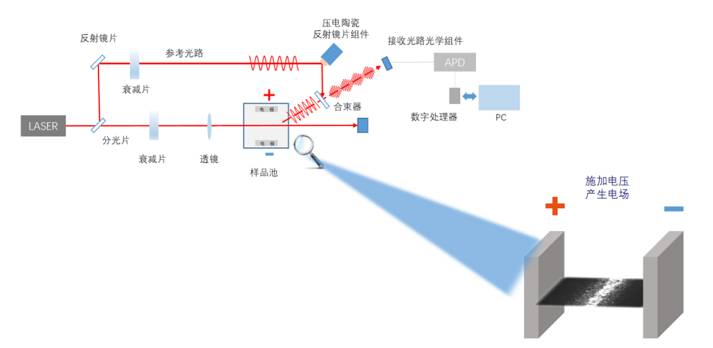

电泳光散射光路示意图

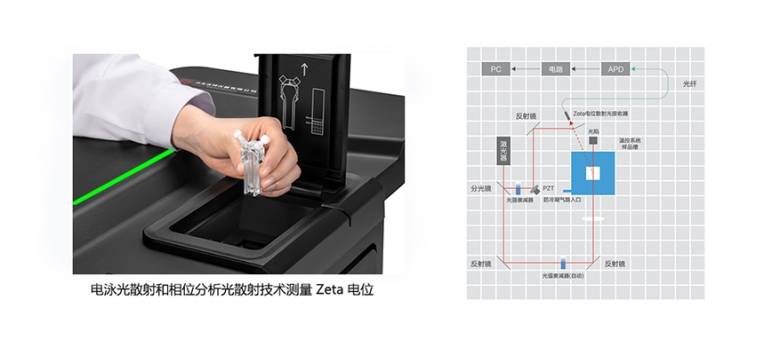

针对频率变化微小的难题,BeNano系列采用先进的拍频与相位分析光散射(PALS)技术。相关器支持最快25纳秒采样,配备最多4000通道10??动态线性范围,能够精准捕捉极微弱的频移信号。


针对检测范围与浓度限制,BeNano 180 Zeta Max集成了173°背向、90°和11.2°等多角度检测能力,可覆盖0.3nm至15μm的粒度范围。其高浓度电极有效抑制了多重散射干扰,使高浓度体系的Zeta电位测试成为可能。



针对环境因素影响,BeNano系列可选配BAT-1自动滴定仪,可对粒径和Zeta电位进行自动化的pH、时间和温度趋势测试,精准揭示样品在不同环境条件下的变化规律。






值得一提的是,BeNano 180 Zeta Max还集成了沉降法粒度测试、LEDLS颗粒浓度检测和液体折射率测定等功能,将动态光散射、电泳光散射、静态光散射和透射光检测四大技术融于一体。2025年,BeNano系列成功通过中国分析测试协会成果评价,专家组认定其综合性能达到国际同类产品先进水平。




相关应用



从纳米粒度的精准表征到Zeta电位的可靠测定,BeNano系列以扎实的技术功底回应着“测准纳米世界”的行业之问。在纳米科技深度融入各行各业的今天,这份“测准”的能力,正是推动研发创新与质量升级的基石。

×
