中国粉体网讯 冷喷涂技术，全称冷气动力喷涂，是表面工程与增材制造领域一项革命性的固态材料沉积技术。它彻底颠覆了传统涂层制备需“先熔化、再沉积”的固有模式，通过将金属或合金粉末在完全固态下加速至超音速并撞击基体，实现涂层的低温、高效、高质量成形。凭借其独特优势，冷喷涂正成为航空航天、高端装备、新能源等战略性产业不可或缺的关键技术之一。
技术原理：动能驱动的固态沉积
冷喷涂技术的核心原理可概括为“以动能替代热能”。其工作过程主要分为四个步骤：
1. 气体加速：高压的惰性气体（如氮气、氦气）或压缩空气，通过一个特殊的拉瓦尔喷嘴，被加速至超音速（可达300-1200 m/s甚至更高）。
2. 粉末注入：微细的金属或合金粉末（粒径通常在5-50微米）被送入该超音速气流中。
3. 高速撞击：携带粉末颗粒的超音速气流喷射向经过预处理的基体表面。当粒子的速度超过一个与材料和温度相关的“临界速度”时，便具备了沉积条件。
4. 固态沉积与结合：高速粒子以固态形式猛烈撞击基体，在瞬间发生剧烈的塑性变形。这一过程会产生“绝热剪切失稳”效应，破坏粒子表面的氧化膜，使洁净的新鲜金属在巨大的压力和局部温升（远低于材料熔点）下，与基体或已沉积的粒子通过强烈的机械咬合和原子扩散实现固态冶金结合。
冷喷涂原理示意图
整个过程的最大特点是材料始终保持在固态，温度远低于其熔点（通常工作气体温度低于800℃，基体温度可控制在150℃以下），这从根本上避免了因熔化带来的氧化、相变、烧损和热应力等问题。
冷喷涂与热喷涂：技术归属辨析
冷喷涂是否属于热喷涂技术，是一个在学术与产业界常被探讨的问题。从严格的技术原理上界定，冷喷涂与传统热喷涂有本质区别。传统热喷涂（如火焰、电弧、等离子喷涂）均依赖热源将涂层材料加热至熔融或半熔融状态，再高速喷射沉积，其结合机制以熔融粒子撞击形成的机械嵌合为主。而冷喷涂的粒子全程保持固态，依靠超音速动能产生的塑性变形实现结合，属于固态沉积范畴。
然而，在广义的产业应用分类中，冷喷涂常被纳入“热喷涂技术”的大家族。这主要基于三点共识：第一，其核心目的与传统热喷涂一致，都是在基体表面制备功能性涂层；第二，其工艺设备（送粉系统、喷枪、运动控制）与传统热喷涂有诸多相似之处，产业链高度重合；第三，其应用领域（耐磨、防腐、修复、增材制造）与传统热喷涂深度重叠。因此，从功能和应用视角出发，将冷喷涂视为热喷涂技术体系中的一个革命性分支或扩展，已成为行业惯例。这种归类强调了其作为表面工程解决方案的共性，同时也凸显了其“冷”工艺带来的独特价值。
核心优势：源于“冷”的独特价值
正是“固态沉积”这一根本特性，赋予了冷喷涂一系列传统热喷涂和熔覆技术难以比拟的优势：
低温特性，保护基材与材料本性：极低的热输入使其能完美处理对热敏感的材料，如铝合金、镁合金、钛合金，以及非晶、纳米晶等高活性材料，保持其原有的优异性能（如高导电性、生物相容性）。
涂层致密，结合强度高：高速撞击使粒子充分塑性变形，堆积致密，涂层孔隙率可低于1%。结合强度通常超过50MPa，甚至可达100MPa以上，性能接近锻件。
沉积效率高，材料利用率高：粒子反弹损失小，材料沉积效率通常超过90%，可实现每小时数十公斤的高速沉积，适合快速修复和大尺寸构件制造。
材料适应性广：适用于绝大多数具有良好塑性的金属材料，如铜、铝、钛、镍、钢及其合金，以及部分金属陶瓷复合材料。
绿色环保：无高温熔融过程，不产生弧光、有毒气体或烟尘，能耗较低，飞溅粉末可回收，是一种环境友好型技术。
工艺分类与关键材料
根据驱动气体压力的不同，冷喷涂主要分为高压冷喷涂（压力高于1MPa）和低压冷喷涂（压力低于1MPa）。高压冷喷涂使用预热气体，能加速更广泛的材料，制备的涂层结合强度高、致密性好，是工业应用的主流。低压冷喷涂设备更便携，但主要适用于铜、铝等较软材料，多用于现场修复。
粉末是冷喷涂的“墨水”，其特性（如粒度、形貌、氧含量）直接影响涂层质量。常用粉末包括：
纯金属粉末：如高导电/导热的铜粉、耐腐蚀/生物相容的钛粉、轻质高强的铝粉。
合金粉末：如耐高温的镍基合金、高硬耐磨的钴基合金、轻量化的铝合金。
复合粉末：如金属-陶瓷复合粉末（如Al-SiC），兼具金属的韧性与陶瓷的硬度、耐磨性。
广泛应用：从精密修复到增材制造
冷喷涂技术的应用正从传统的表面强化，迅速向高性能修复和固态增材制造拓展：
航空航天与高端装备维修：这是冷喷涂技术最成熟和关键的应用领域。它能对飞机发动机叶片、钛合金结构件、直升机传动部件等进行低温、无变形的原位修复，恢复尺寸与性能，成本可降低40%，周期缩短60%，已成为航空装备延寿和保障的重要手段。

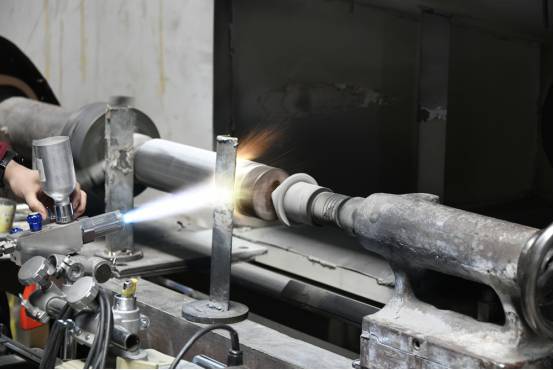

图源：兰州理工大学冯力团队
电子电器与热管理：利用其低温特性，可在精密电子元件上沉积高纯度、高导热的铜涂层或银涂层，用于5G基站散热器、芯片热界面材料、电路板导电线路等，显著提升散热和导电性能。
能源与化工防腐：在石油化工设备、海洋平台、核电部件表面喷涂锌、铝或其合金涂层，提供长效的牺牲阳极保护，对抗严苛的腐蚀环境。
新能源汽车与轻量化：用于制备轻量化部件的耐磨防腐涂层，或解决铜-铝异种材料的高效连接难题（如在铝散热器上喷涂纯铜层），提升电动汽车电池和电驱系统的性能。
增材制造与再制造：作为一种固态增材制造技术，冷喷涂可直接“打印”出致密的金属零件，尤其适合制造大尺寸、复杂结构的部件，或对废旧零件进行性能升级再制造，符合循环经济理念。
冷喷涂技术以其“冷”的智慧，开辟了一条全新的材料沉积路径。它不仅是传统热喷涂技术的重要补充，更是面向未来高端制造和绿色再制造的关键使能技术。随着材料科学、工艺控制和装备技术的不断突破，冷喷涂必将在更广阔的工业领域发挥其不可替代的价值，为制造业的转型升级注入强劲动力。
参考来源：
吴应东，等：冷喷涂增材制造技术应用研究进展
李文亚，等：冷喷涂固态增材制造技术：演变、现状与机遇挑战
兰州理工大学官网、超卓航科官网、中国粉体网等
（中国粉体网编辑整理/留白）
注：图片非商业用途，存在侵权请告知删除！
