氧化铝是一种常见的氧化物陶瓷材料，具有熔点高、硬度大、强度高和耐腐蚀等特点，是一种工业上极为常用的原材料。在氧化铝粉体的研究和应用中，不同形貌的氧化铝粉体在流动性、堆积密度、比表面积等方面存在差异，从而在实际应用中表现出不同的特性。
球形氧化铝
球形氧化铝是以氧化铝、氢氧化铝粉体为原料，经过物理或化学加工制得。相对于其他氧化铝材料，球形氧化铝具有比表面积小、流动性好、分散性好等特点，而这些特点造就了球形氧化铝的高导热性、高绝缘性、耐高温、高硬度、耐磨损、耐腐蚀等特性，使其广泛应用于导热材料、催化剂及其载体、电子封装、涂料和复合材料等领域。
受益于新能源汽车市场增长，再加上氧化铝价格下降使得其在5G、消费电子领域导热粉体材料中渗透率增加，2022-2025年全球球形氧化铝导热材料市场规模年复合增速将达28.2%，据QY Research统计及预测，预计2032年将攀升至6.35亿美元。

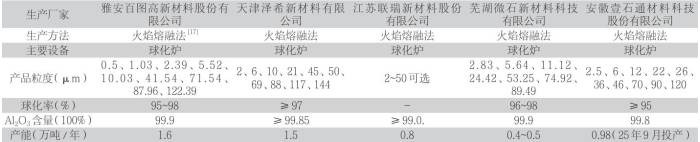

球形氧化铝主要生产单位及产能等情况
目前，球形氧化铝的生产商主要集中在日本、中国和韩国等，行业集中度较高。市场上常用火焰熔融法来制备球形氧化铝，主要采用约2050℃的温度将氧化铝多晶体熔融并收缩成球形，其形貌球形度高，流动性良好。
片状氧化铝

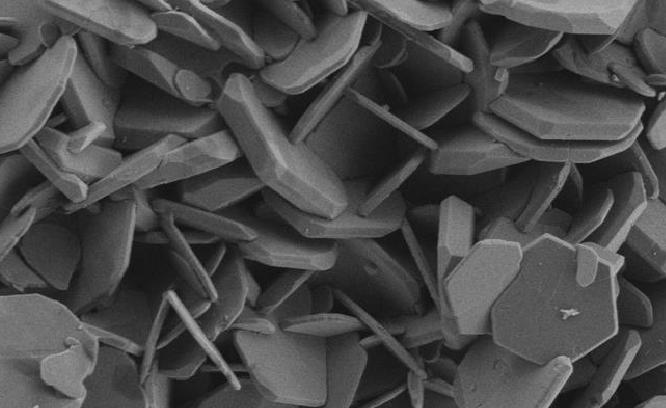

片状氧化铝作为一类新型二维增强相，因其特殊的几何形貌受到广泛关注。它不仅具备α-Al2O3的物理化学稳定性，其径向尺寸为微米级、厚度为纳米级的特殊结构，更使其兼具微米材料易分散与纳米材料高活性的双重优点，从而更容易在基体中实现均匀分布。
通过人工方法制备的片状氧化铝微粉径厚比可调，并且表面平整光滑，在水中分散性良好。这使得它有显著的光线反射能力和屏蔽效应，还具有良好的表面活性和优越的附着力。
单看导热效果，片状氧化铝当之无愧为最优选择。相比球形氧化铝，片状氧化铝更容易在聚合物基体内相互接触形成有效导热网络，其导热高、热阻小，且能够调节收缩性和热膨胀系数，可有效提高热界面材料的热导率。而形成有效的导热网络是导热性能迅速增长的关键，故在相同氧化铝填充量时，片状氧化铝作为导热填料时，导热性能是优于球形氧化铝的。但在实际应用中，片状氧化铝在聚合物中易引起体系粘度升高，影响加工性能，且易沉降导致材料分层，因此对成型工艺要求更高，是其在导热硅胶垫片中应用相对较少的主要原因。
棒状氧化铝
棒状氧化铝粉体则展现出高的长径比和良好的定向性。这种形貌的氧化铝粉体在电子材料和热传导材料方面具有独特的优势。其制备方法通常涉及到模板法、水热法等，通过这些方法可以实现对氧化铝粉体形貌的精确调控。棒状氧化铝粉体的独特性质使其在高性能复合材料、传感器以及能源存储等领域具有潜在的应用价值。

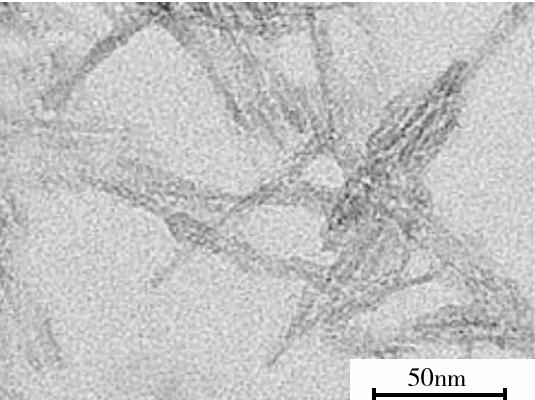

热解法所制棒状氧化铝TEM图像
角形氧化铝

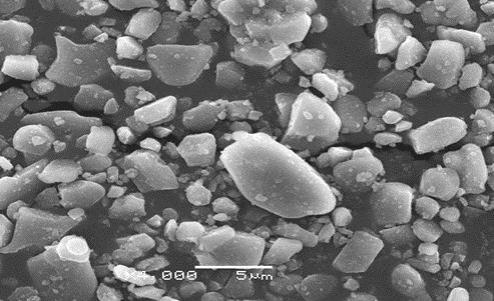

微观形貌呈不规则的氧化铝颗粒统称为角形氧化铝粉，其球形度较差，无机陶瓷膜支撑体的生产制备多以角形氧化铝粉为主要原料。此外，其具有较尖锐的边缘和角度，通常用于磨料、研磨和抛光材料，以及某些特定的耐火材料中，生产技术难度一般，通常作为复配配方中的低成本组分，与球形、类球形搭配，以较低成本实现一定程度的导热网络搭建。主要应用于低导热系数的导热垫片、导热灌封胶和导热硅胶等复合材料中。
多面体氧化铝
多面体氧化铝呈八面体、十四面体等多面体结构，外观趋近球形，但表面由多个光滑晶面构成，且颗粒内部为单晶，原子排列高度有序，几乎无晶界、缺陷存在，解决了因晶界干扰导致声子发生散射而降低导热性能的问题。但与球形氧化铝不同的是，它的表面是由14个晶面构成，形成类似“削切球体”的多面体结构。这种多面体形貌能够通过“面接触”，而非球形颗粒“点接触”的方式构建导热通路，显著扩大了颗粒间的传热面积，相当于为导热通路“拓宽车道”，降低界面热阻。

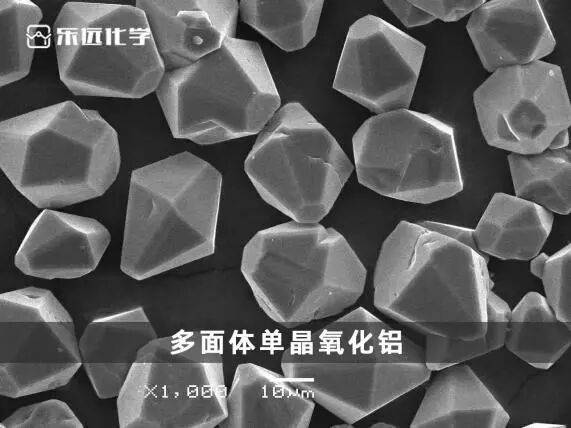

多面体单晶氧化铝，来源：乐远化学
除了以上形貌的氧化铝，还有纤维状氧化铝，在应用方面，氧化铝纳米纤维添加到聚碳酸酯、聚苯乙烯材料后与添加纳米微球相比在抗拉强度和刚度方面有着明显的优势，常作为环氧树脂的添加剂使用。
还存在一种花状氧化铝，这是一种典型的三维形貌粉体，该粉体制备方法相对复杂，需要多步反应和精确控制反应条件来实现。正是这种复杂的结构赋予了花状氧化铝粉体独特的物理化学性质，使其在高性能陶瓷、光催化以及生物医学等领域具有广阔的应用前景。
来源：
张岩岩等：导热氧化铝填料配方工艺对界面材料导热性能的影响研究
黄云镜等：球形氧化铝制备研究进展及国内工业化生产现状
苑志伟等：不同形貌氧化铝制备的研究进展
无机非金属材料科学、粉体网
（中国粉体网编辑整理/空青）
注：图片非商业用途，存在侵权告知删除
