中国粉体网讯 近日，中国科学院上海硅酸盐研究所能源和环境催化材料课题组通过合理的催化反应体系设计，制备了一系列具有压电催化效应的半导体材料，开展了压电催化析氢、压电催化生成双氧水、压电催化转化甲烷等方面的研究工作，揭示了能源小分子在催化剂表面的活化机制和转化反应机理，该研究工作对于推动利用自然界和人造震动能将含能小分子转化为绿色能源具有重要意义。

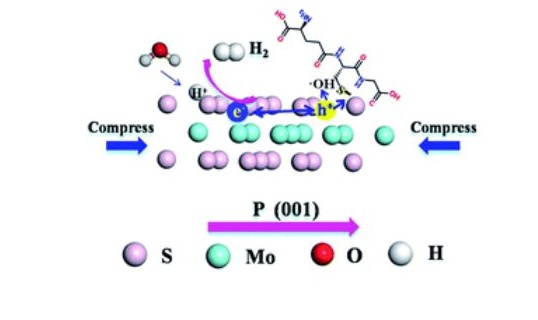

在外加超声作用下，超薄的MoS2内部能产生压电场。随着超声能量的增强，材料内部所产生的内建电场作用增强，载流子分离效率提高，因此当超声能量增加时，MoS2产氢效率大幅提升。对MoS2进行电极性以及表面极化修饰，不仅增加了材料表面的活性位点，使内建电场分离的电子与H+在同一位点累积，进一步促进了产氢效率的提升，还能构建空穴捕获位点，促进了载流子的分离，实现了约1250μmol·g-1·h-1的高产氢效率。这种压电效应与催化作用耦合的思想，为半导体催化以及纳米能量转换器件提供了新的解决思路，有望拓宽压电材料在催化领域的应用。研究结果发表于Journal of Materials Chemistry A6 (2018) 11909‐11915。
利用压电力显微技术表征了BiOCl、C3N4等材料的压电响应，并通过相关金属离子氧化还原反应证实了这些材料的压电催化活性位点。在空气气氛下，超声BiOCl或C3N4的纯水悬浮液可以分别得到28μmol/h和34μmol/h的H2O2产率，高于相应的光催化过程所得H2O2产率，表明这些材料在压电场下对氧气分子有更强的催化效应，压电催化反应的效率具有进一步应用发展的潜力。研究结果分别发表于ChemSusChem11 (2018) 527‐531，Journal of Materials Chemistry A6 (2018) 8366‐8373。

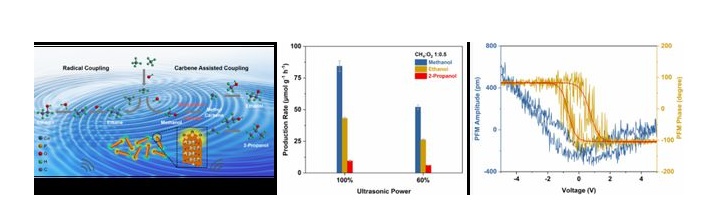

（a）甲烷在HAp上的压电催化转化示意图；(b) 超声振荡功率对转化效率的影响；（c）HAp电滞回线与场致位移曲线。
利用羟基磷酸钙HAp的压电催化效应，通过甲烷氧化与甲醇偶联的串联过程实现了甲烷向低碳醇的转化。通过探针分子的吸附以及Au3+还原反应验证了超声振荡下HAp的作用机制为压电催化而非超声催化。在超声振荡下，HAp的表面感应电荷能够分别作为表面阴极/阳极引发电化学反应，实现甲烷、氧气和水分子的活化，其中氧气和水分子活化后产生的羟基自由基可以进攻甲烷的C-H键使其转化为低碳醇。HAp上甲烷的压电催化转化能够获得甲醇、乙醇、异丙醇产物，产率分别为84.4、43.2、9.6μmolg-1h-1，且没有一氧化碳或二氧化碳的生成。该工作通过碳碳偶联延长了甲烷转化的反应路径，缓解了甲醇发生过度氧化的情况，同时提出了一个基于压电催化的C1化合物升级思路。研究结果发表于Nano Energy,79(2021) 105449‐105459.
该研究工作得到国家自然科学基金等项目的支持。
（中国粉体网编辑整理/山川）
注：图片非商业用途，存在侵权告知删除
