中国粉体网讯 随着电子器件向高功率、小型化和集成化发展，热管理已成为决定产品性能、可靠性及寿命的核心因素。氮化铝（AlN）具有高热导、高电阻、低介电损耗、低膨胀、优异的耐热震性及良好的力学性能等特性，成为高端散热解决方案的关键材料之一。

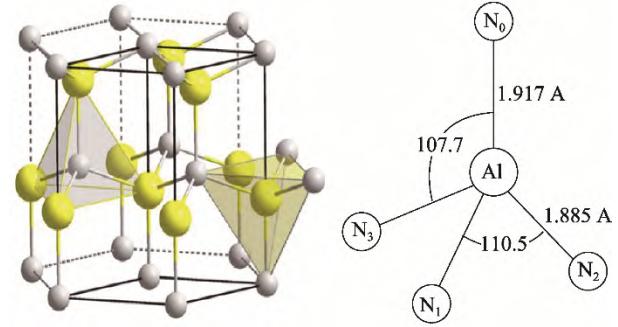

氮化铝（AlN）是一种具有六方纤锌矿结构的强共价键化合物，其晶体由Al-N共价键网络构成：Al原子占据八面体间隙，N原子形成四面体配位结构，其中Al原子位于八面体空隙之中，而N原子则占据四面体空隙的位置形成一个四面体结构。其晶体结构与BeO和SiC等材料相似，且具有高度方向性的共价键特性，因此AlN展现出优异的热导率等物化性能。
在氮化铝陶瓷中，热量主要通过晶格振动形式的格波传递。根据量子理论，晶格振动的能量具有量子化特征，其基本能量单元称为声子。声子在晶体中的传播与散射过程决定了材料的热传导能力。对于理想单晶氮化铝，其热导率主要受晶格本身振动特性的限制，可接近材料的本征热导率。然而，在实际多晶氮化铝陶瓷中，声子在传播过程中会不断受到各种散射作用的影响，从而缩短传播距离，使实际热导率明显低于单晶水平。因此，提高氮化铝陶瓷热导率的关键在于减少散射源、提高晶体结构的连续性，使声子能够更有效地传递热量。
目前实际应用中，氮化铝在高导热领域的应用主要集中在两个方面：封装基板和导热填料。
氮化铝基板：算力时代高端散热底座
功率电子器件正朝着高功率密度与高集成度方向不断发展，当前芯片热流密度已超过200W/cm2，对散热基板材料提出了严峻要求。氮化铝陶瓷基板因其优异的热导率、低介电常数及热膨胀系数与硅片高度匹配，可有效解决高功率器件散热、热应力失配等难题，已成为高性能热管理系统的关键基础材料。

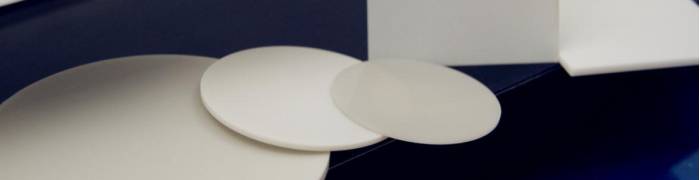

氮化铝陶瓷基板，图源：中瓷电子
高品质氮化铝粉体是获得高导热氮化铝陶瓷基板的先决条件，高端AlN粉体的制备技术基本被日本、美国、德国等发达国家垄断。近年来国内企业已实现AlN粉体量产，但短期内国内高导热氮化铝陶瓷基板用氮化铝粉体依赖进口的局面还难以改变。
氮化铝粉体的制备方法主要有碳热还原氮化法、直接氮化法、自蔓延高温制备法、化学气相沉积法、等离子体气相制备法等。目前，工业化生产主要采用碳热还原氮化法和直接氮化法，其中，碳热还原氮化法占据绝大部分市场份额，是目前国内外工业上制备氮化铝的常用方法。

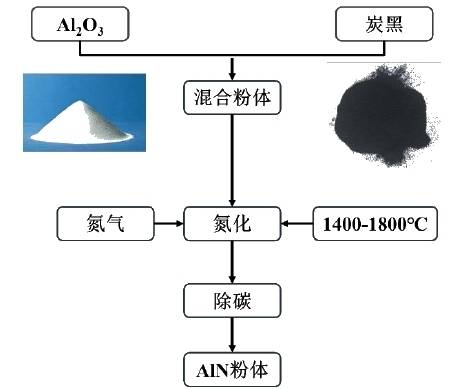

碳热还原氮化法以Al2O3粉体和高纯炭黑（C）作为前驱体，充分混合后置于流动的N2气氛中，并在1400℃-1800℃的高温条件下进行反应。Al2O3首先被高纯炭黑还原为单质金属铝，Al再与N2发生次级氮化反应生成AlN。该方法合成的AlN粉体具有粒径分布均匀、团聚程度低及纯度较高等优点。
直接氮化法通常在持续流动的氮气（N2）和氨气（NH3）气氛下，于高于900℃的温度下促使Al与气氛的反应，从而得到AlN粉体。该方法具有成本低、周期短、产量大及适用于大规模生产等优势。
烧结技术决定高导热氮化铝陶瓷微结构演化路径与热输运性能上限。常见的烧结工艺主要包括热压烧结、微波烧结以及无压烧结等。烧结过程中，除了工艺和气氛影响着产品的性能外，烧结助剂的选择也尤为重要，需要在促进致密化与控制晶粒长大之间寻求平衡点，同时兼顾助剂对材料热导率的影响。
氮化铝陶瓷的表面质量和加工精度对器件的性能和使用寿命具有重要影响。完全烧结后的氮化铝陶瓷硬度高（莫氏硬度7-8）、脆性大，属于典型的硬脆材料。现阶段单一的精密加工技术仍存在一些问题，为提高氮化铝陶瓷基板加工表面质量和加工效率，采取多种加工手段，如超声振动辅助磨削、超声辅助固结磨粒化学机械抛光等进行复合抛光技术或许为可行手段。
AI算力爆发催生光模块升级与服务器散热需求，为氮化铝陶瓷基板带来发展机遇。近几年，我国氮化铝陶瓷基板产业不断发展，但是拥有全产业链生产能力的企业还较少，本土企业正持续攻坚，逐步补齐粉体、基板、深加工等环节短板。
氮化铝填料，解锁TIM极致散热潜力
热界面材料（TIM）是热管理系统中重要组成部分，它填充在发热器件和散热器件之间，能够大幅降低接触热阻，提高传热效率。TIM主要有导热硅脂、导热凝胶、导热相变材料和导热垫片等，基本组成是高分子基体和导热填料，导热填料是TIM的核心组成。
图源：臻璟新材
AlN理论热导率高达320W/(m·K)，在实际应用填料中表现依旧远超常规的氧化铝。同时，因具备优异的电绝缘性，且其热膨胀系数与硅高度匹配，也使其成为兼顾导热与绝缘的顶级升级方案。另外，AlN的优势还体现在：
极佳的介电性能：氮化铝拥有较低的介电常数和介电损耗，这意味着它在高频、高速电路（如5G基站、射频器件）中不仅能快速散热，还能有效减少信号延迟和电磁损耗。
声子传输效率高：不同于金属靠电子导热，氮化铝的导热机制是声子传导，若晶格缺陷少、纯度高，则热量在微观层面的传导路径将极其通畅。
轻量化与结构适配：相比于某些金属填料，氮化铝密度适中，在实现同等散热效果的前提下，有助于降低整机重量。
但是，氮化铝实际应用中面临着一些挑战。
AlN粉末易在潮湿环境下与水发生水解反应，生成氢氧化铝（Al(OH)3）或羟基氧化铝（AlOOH），导致氮含量流失及氧含量升高，使其制备的陶瓷和热界面材料导热性能降低，阻碍其产业化应用。抗水解改性的核心思路是在AlN表面构建“物理屏障”或“化学钝化层”，阻断水分子与AlN的接触及质子传递。
化学改性通过AlN表面基团（如Al-OH）与改性剂发生化学反应，形成共价结合的保护层，具有结合力强、稳定性高的优势，是目前研究最广泛的技术路线，常见的改性剂包括硅烷偶联剂、无机或有机酸、聚合物与小分子等。物理改性是指通过机械混合、包覆或热处理等物理手段，在AlN表面形成物理屏障，具有工艺简单、无化学污染的优势，适用于对化学改性敏感的场景，主要分为液相包覆、物理气相沉积、热处理改性及液态金属涂层等方式。
小结
氮化铝作为新一代电子封装与热管理材料，其优异的热学性能和与半导体材料的兼容性使其在高功率器件领域具有不可替代的地位。随着氮化铝产业化不断成熟，国内厂商在供给端瓶颈上不断突破，氮化铝凭借其高导热等核心优势，未来也有望成为追求极致散热性能的首选。
参考来源：
[1]孙伟等：高导热氮化铝陶瓷的研究与应用进展
[2]李城臣：高导热氮化铝粉体制备工艺及性能研究
[3]李宽宽等：高品质氮化铝粉体材料制备工艺及应用性能研究
[4]贾宝瑞等：氮化铝粉末水解行为及抗水解改性研究进展
[5]粉体网
（中国粉体网编辑整理/石语）
注：图片非商业用途，存在侵权请告知删除！
