中国粉体网讯 圆锥式破碎机属于中细破碎设备，是广受欢迎的破碎设备之一，适用于破碎各种中硬、硬物料。
圆锥式破碎机是利用破碎锥在壳体内锥腔中的旋转运动，对物料产生挤压、劈裂和弯曲作用，粗碎各种硬度的矿石或岩石的大型破碎机械。装有破碎锥的主轴的上端支撑在横梁中部的衬套内，其下端则置于轴套的偏心孔中。轴套转动时，破碎锥绕机器中心线作偏心旋回运动，它的破碎动作是连续进行的，故工作效率高于鄂式破碎机。

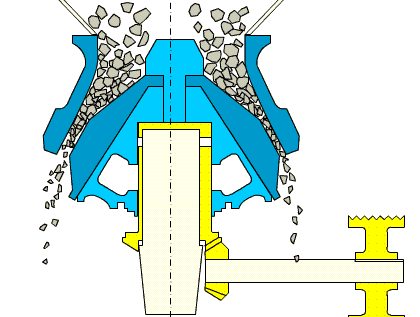

圆锥式破碎机动图
工作原理
圆锥式破碎机的主要部件有：固定圆锥形破碎环（定锥2）、活动的破碎椎体（动锥1）装在破碎机主轴（4）上，主轴的中心线O1O与定锥的中心线O′O于点O相交成β角。主轴悬挂在交点O上，轴的下方活动地插在偏心衬套中。衬套以偏心距r绕O′O旋转，使动锥沿定锥的内表面做偏旋运动，在靠近定锥处，物料受到动锥挤压和弯曲作用而被破碎；在偏离定锥处，已破碎的物料由于重力的作用下从锥底落下；因为偏心衬套连续转动，动锥也就连续旋转，故破碎过程和卸料过程沿着定锥的内表面连续依次进行。

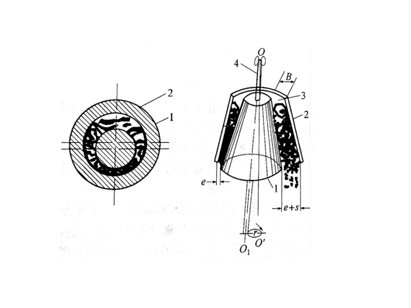

1-动锥；2-定锥；3-破碎腔；4-主轴
圆锥破碎机工作示意图
在破碎物料时，由于破碎力的作用、在动锥表面产生了摩擦力，其方向与动锥运动方向相反，因为主轴上下方均为活动连接，这一摩擦所形成的力矩使动锥在绕O1O做回旋运动的同时还做方向相反的自转运动，此自转运动可使产品粒度更均匀，并使动表面的磨损也较均匀。
分类
圆锥破碎机按用途可分为粗碎和细碎两种，按结构又可以分为悬挂式或托轴式两种。
用作粗碎的破碎机又称旋回式破碎机，因为要处理的物料较大，要求近料口尺寸大，故动锥是正置的，而定锥是倒置的。用作中细碎的破碎机，又称菌形破碎机。它所处理的一般是经初次破碎后的物料，故进料口不必太大，但是要求卸料范围宽，以提高生产能力，并要求破碎产品的粒度较均匀，所以动锥和定锥都是正置的。

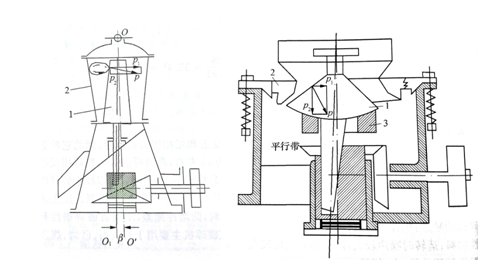

1-动锥；2-定锥； 1-动锥；2-定锥；3-球座面
旋回式破碎机示意图（左） 菌形破碎机示意图（右）
由于破碎力对动锥的反力方向，这两种破碎机动锥的支撑方式也不相同。旋回式破碎机反力的垂直分力P2不大，故动锥可以用悬吊方式支撑，支承装置在破碎机的顶部，因此支承装置的结构较简单，维修也较方便，菌形破碎机反力的垂直分力P2较大，故用球座面3在下方将动锥支托起来，支承面积较大，可使压强降低。但这种支承装置正处于破碎室的下方，粉尘较大，需有完善的防尘装置。因而其结构较复杂，维修也较困难。
特点及应用
粗碎圆锥破碎机和鄂式破碎机都可用作粗碎机械，两者相比较，粗碎圆锥破碎机的特点是：破碎过程是沿着圆环形破碎腔连续进行的，生产能力较大，单位电耗较低，工作较平稳，适于破碎片状物料，破碎产品的粒度也较均匀，产品粒度组成中超过进料口宽度的物料粒度较鄂式破碎机要小，数量也少。
缺点是：结构复杂，造价较高，检修较困难，机身较高，因而使厂房及基础构筑物的建筑费用增加；粗碎圆锥破碎机适合在生产能力较大的工厂中使用。
同粗碎圆锥破碎机一样，中细碎圆锥破碎机的优点是：生产能力大，破碎比大，单位电耗低；
缺点是：构造复杂，投资费用大，检修维护较困难。
