中国粉体网讯 在AI算力需求爆发的驱动下，全球半导体市场规模增长迅猛。
据WSTS预测，2026年全球半导体市场规模较2025年预计增长近90%，将达到1.511万亿美元，约合人民币10.2万亿元。
而高端粉体作为支撑芯片封装、MLCC、功率半导体散热基板等半导体元器件市场的“工业粮食”，其战略价值不可估量，支撑起规模超万亿的核心材料赛道。

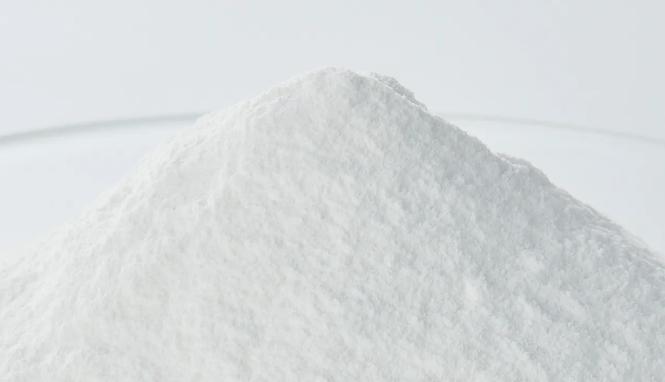

球形硅微粉：芯片封装核心填料
图源：联瑞新材
球形硅微粉是半导体先进封装环氧塑封料（EMC）与高频高速覆铜板（CCL）的核心功能性填料，凭借高球形度、低热膨胀系数及低介电损耗特性，解决芯片封装应力开裂与信号传输衰减难题。
日本电化株式会社(Denka)、日本龙森(Tatsumori)、日本雅都玛(Admatechs)、新日铁(Nippon)凭借先发优势，与全球主要芯片封装厂形成了长期、稳定的供货关系，高端市场份额占比超70%。

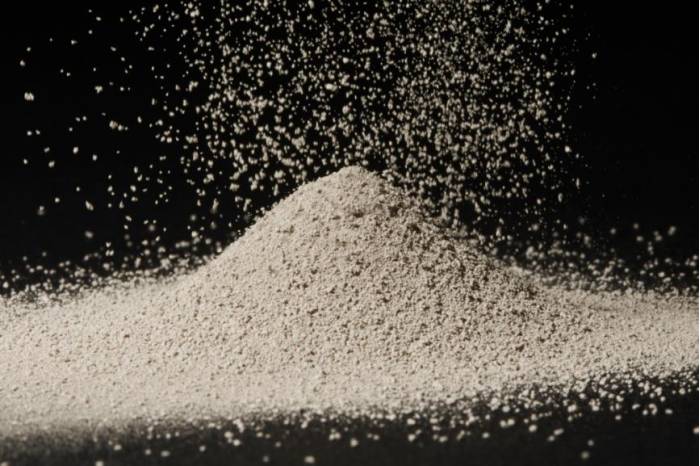

高纯氧化铝：导热与抛光的“多面手”
图源：住友化学
高纯氧化铝（纯度≥99.99%）在半导体领域核心用于晶圆CMP抛光磨料、晶圆制造设备关键部件、电子封装基板与绝缘层、蓝宝石衬底原料及先进封装导热填料，凭借高绝缘、耐等离子腐蚀、低α粒子辐射及可控热膨胀特性，全方位保障半导体器件生产与长期使用可靠性。
从市场格局看，国内高端领域用5N级氧化铝长期由海外企业掌控——日本住友化学（全球市占率约40%）与德国Sasol（约25%）构成主导格局。
MLCC介质粉体：钛酸钡
图源：TODA
在MLCC的结构中，陶瓷介质层是核心部分，其性能直接决定了MLCC的容量、耐压、频率特性等关键参数——而这一核心介质层的主要原料，正是钛酸钡。其具有高介电常数、铁电性和压电性等特性，使其成为不同电子元件的“全能选手”，被称为“电子陶瓷产业的支柱”。
日系企业整体垄断全球高端市场70%左右，包括堺化学、日本化学、富士钛、共立、东邦，其中堺化学全球第一，整体份额约计28%。
氮化铝粉体（AlN）：高端芯片散热核心刚需
图源：Tokuyama
氮化铝凭借其“散热+绝缘+宽禁带”的多功能特性，被誉为固态光源、电力电子、微波射频器件的“核芯”，用于AI芯片、功率模块、高速光模块等高散热需求场景的散热与封装，制造半导体设备中的关键精密部件（如静电卡盘、陶瓷加热器）及高导热界面填料。
目前，高端电子级氮化铝粉体市场仍由日本德山（Tokuyama）等日企垄断，占据约60%-75%份额。
金属粉体：导电与互联的关键材料
超细镍粉是MLCC内电极的关键材料，替代传统贵金属钯/银合金，显著降低制造成本，同时满足高频化、小型化电子元件的需求。因其高导电性和分散性，被用于电子浆料、印刷电路板（PCB）导电涂层，提升电子器件的导电效率和散热性能。在芯片封装中作为导电填料，增强材料的热导率和机械稳定性。
图源：JFE矿业
目前全球具备MLCC用纳米镍粉量产能力的企业不足10家，JFE矿业、昭荣化学、住友金属矿山、东邦钛业四家合计总份额超60%，牢牢把持传统高端供应链话语权。
银粉在半导体领域的核心作用是作为导电功能材料，制成导电银浆或银胶，用于芯片封装和互联，依托银优异的导电、导热特性实现电路导通与器件散热；典型应用包含芯片固晶粘接导电胶，以及IGBT、SiC等高功率功率半导体器件封装所用的低温烧结银工艺，同时也用于MLCC端电极、射频陶瓷基板线路、封装电磁屏蔽等场景。
图源：日本DOWA
日本DOWA、日本Fukuda、正荣化学（ShoeiChemical）、三井金属（MITSUI KINZOKU）等凭借研发实力、产品性能等优势在全球高端市场上占据重要地位。
日企能够占据半导体高端粉体赛道重要位置，是技术积淀、工艺装备、产业链协同与战略定力等共同铸就的系统性优势。
然而，变局也在发生。一方面，在全球人工智能(AI)应用普及浪潮的推动下，用于数据中心的高性能半导体需求大幅增长。据WSTS估算，2027年全球半导体市场规模有望达到1.9136万亿美元，同比增长27%。对于高端粉体需求也随之增长，而且朝着超细纳米化、超高纯低杂质、低放射性等方向迭代。另一方面，受地缘管控，外部供应链不确定性加剧，或面临断供风险。
半导体产业高速扩容叠加供应链自主可控刚需，为高端粉体国产替代打开关键窗口期与规模化落地空间。国内企业联瑞新材、壹石通、雅克科技、锦艺新材、凯盛科技、国瓷材料、博迁新材、新川新材、有研粉材、山东建邦、包头交大赛福尔、宝弘科技、扬州中天利等在各自领域深耕布局，国产替代加速推进。
信息来源：中国粉体网、QYR市场调研、相关企业官网等。
（中国粉体网编辑整理/黑金）
