在铁精矿提纯、金矿尾矿资源化、褐煤超细化、磷酸铁锂前驱体纳米化等矿物与能源材料加工中，粒径大、比重高、磨耗强仍是核心难题。传统球磨或常规研磨往往导致能耗高、细度不均、回收率低、燃烧效率差。
易勒创新采用“预破碎 + 高效两级研磨”工艺，结合专利耐磨设计与精准温控，为高难度矿浆提供低能耗、高产量、超细度的降本增效方案。
实测数据验证

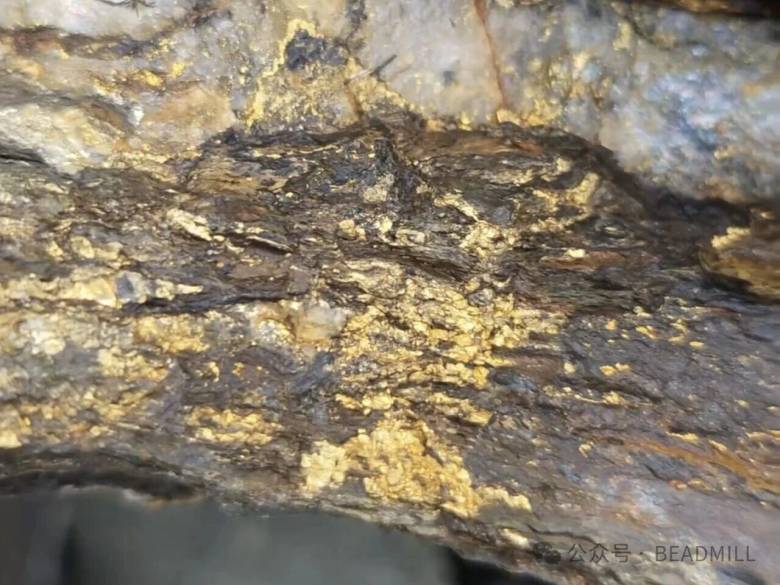

1.金矿尾矿超细研磨（资源化利用，提升金属回收）
物料组成：1.5kg粉体 + 3L水
初始粒径： D50 = 28.67μm，D90 = 106.9μm
仅8遍循环研磨后：D50 = 0.477μm（细化近60倍），D90 = 1.425μm
客户实际效果：氰化浸出率从86%提升至94%以上（提升8个百分点以上），金属回收率显著提高，经济效益突出。
行业参考：超细研磨至P80≈10μm时，金回收率可从75%提升至92%以上；本案例已达亚微米级，效果更优。
2. 铁精矿超细研磨（提升品位，改善浮选）
物料组成：1.3kg粉体 + 3kg水
初始粒径：D50 = 55.02μm，D90 = 169.4μm（原始D90≈170μm）
工艺：1-6遍研磨，转速1300-2500rpm，温度40°C
研磨后：D50 = 2.153μm，D90 = 6.337μm，满足D80 ≤ 6.5μm（2000目）
特殊表现：浆料粘稠度好、流动性佳、沉降明显减少，后续浮选效率提升，铁精矿品位显著提高。
行业参考：铁矿球磨或HPGR研磨后，比表面积增加，细颗粒比例更高；易勒砂磨机在相同能耗下实现更窄粒径分布。

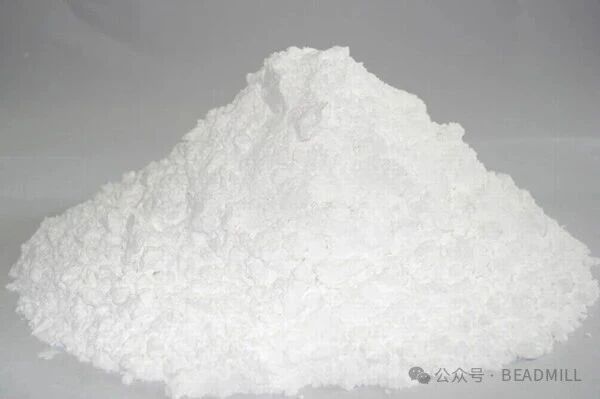

3. 铁磷 + 碳酸钙混合研磨（电池材料前驱体纳米化）
物料组成：铁磷+碳酸钙，固含量约20%
初始粒径：D50 = 0.8μm，D90 = 3.1μm
工艺：4遍研磨，3000rpm，温度20-25°C
研磨后：D50 = 0.1μm（纳米级），D90 = 0.3μm
效果：物料流动性良好，为磷酸铁锂等电池正极材料提供理想细度与均匀分布，提高电化学性能。

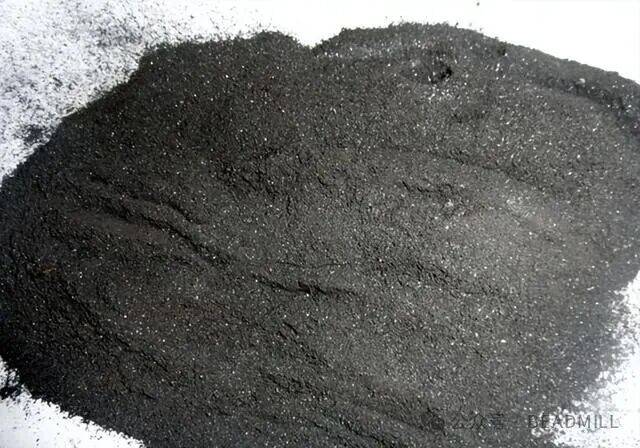

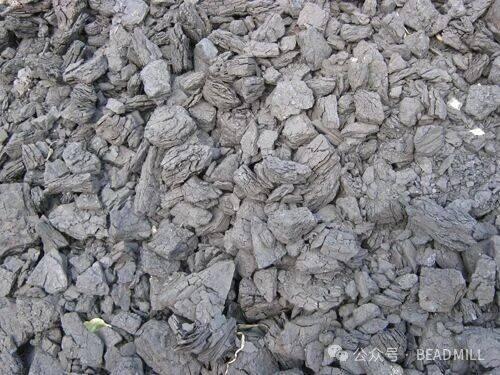

4. 褐煤超细研磨（提高燃烧效率，降低能耗）
物料组成：褐煤 + 水
初始粒径：D50 = 10.2μm，D90 = 45.6μm，D97 = 76.3μm
工艺：1-3遍研磨，3000rpm，温度25-30°C
研磨后：D50 = 1.8μm，D90 = 8.9μm
效果：超细煤粉显著改善燃烧效率，减少未燃碳损失，降低电厂能耗与排放。
所有案例均采用水作为介质，浆料流动性良好，研磨后沉降减少，便于连续化生产。
能耗优势：在单位能耗下处理量大，远优于传统球磨（搅拌磨在细磨阶段能效更高，尤其P80<20μm时）。
温度严格控制在35-40°C，避免物料变性或溶剂挥发。
核心技术壁垒与优势
专利型集装式双端面机械密封，专为高比重、细颗粒矿浆设计，杜绝泄漏与污染。
耐磨材质可选：氧化锆、碳化硅、硬质合金陶瓷等，设备寿命长，金属污染率极低。
结构优化：国际先进长径比 + 大面积管状栅网离心分离器，实现更高研磨效率与彻底珠料分离。
温控系统：多重冷却，温度波动<5°C，适合热敏矿物。
产能覆盖：从0.5L实验室机到1000L工业大流量机，流量0.5-15000 L/H，功率0.75-500kW，转速0-3000rpm，出料细度可达纳米级。
研发支撑：微纳米检测实验室配备ZETA电位纳米粒径分析仪，提供免费带料实验与完整粒度分布报告。
专注砂磨机领域30年，50+工艺工程师团队，积累海量高磨耗矿物处理经验；
20+项专利技术，设备通过CE、ISO9001认证，服务全球100+国家和地区；
整厂输出能力：从实验室试磨 → 方案设计 → 生产线交付 → 安装调试 → 终身技术支持（3年配件库存，12个月免费更换核心部件，保修后仅收成本费）；
市场验证：油墨、涂料、电池材料、农药、稀土、钛白粉、碳酸钙等领域均有成熟超细生产线；矿物领域复购率高，用户反馈“技术可靠、用着放心、回收率/效率明显提升”。
无论您的物料是铁精矿、金矿尾矿、煤粉，还是铁磷/碳酸钙混合浆，易勒都能用数据证明：更细的粒径（D50可至0.1μm）、更窄的分布、更低的能耗、更高的回收率或燃烧效率。
欢迎带料免费到上海青浦21000㎡园区实验室试磨，我们现场出具多组D10/D50/D90数据、ZETA电位、沉降测试报告，为您量身定制最优方案。
