在第三代半导体碳化硅（SiC）赛道上，0.1μm 的精度误差可能导致良品率暴跌 15%，单晶圆成本激增数千元！从晶体生长到晶圆加工，每一道工序都在考验设备的精度极限。
2025年8月20-21日在江苏·苏州由中国粉体网主办的第三代半导体SiC晶体生长及晶圆加工技术研讨会现场，复拓科学仪器（苏州）有限公司携三大杀手锏级产品震撼亮相，直击行业痛点：
✅ 膜厚测量仪 Premier 50：精准到 Å 级的膜厚把控，告别外延层厚度不均导致的器件失效
✅ 光学表面形貌仪：纳米级粗糙度检测，让微缺陷无处遁形
✅ 晶圆厚度测量系统：±1μm 的厚度测量精度，解决翘曲超差引发的封装难题
🔥 三大主推产品，如何颠覆行业认知？

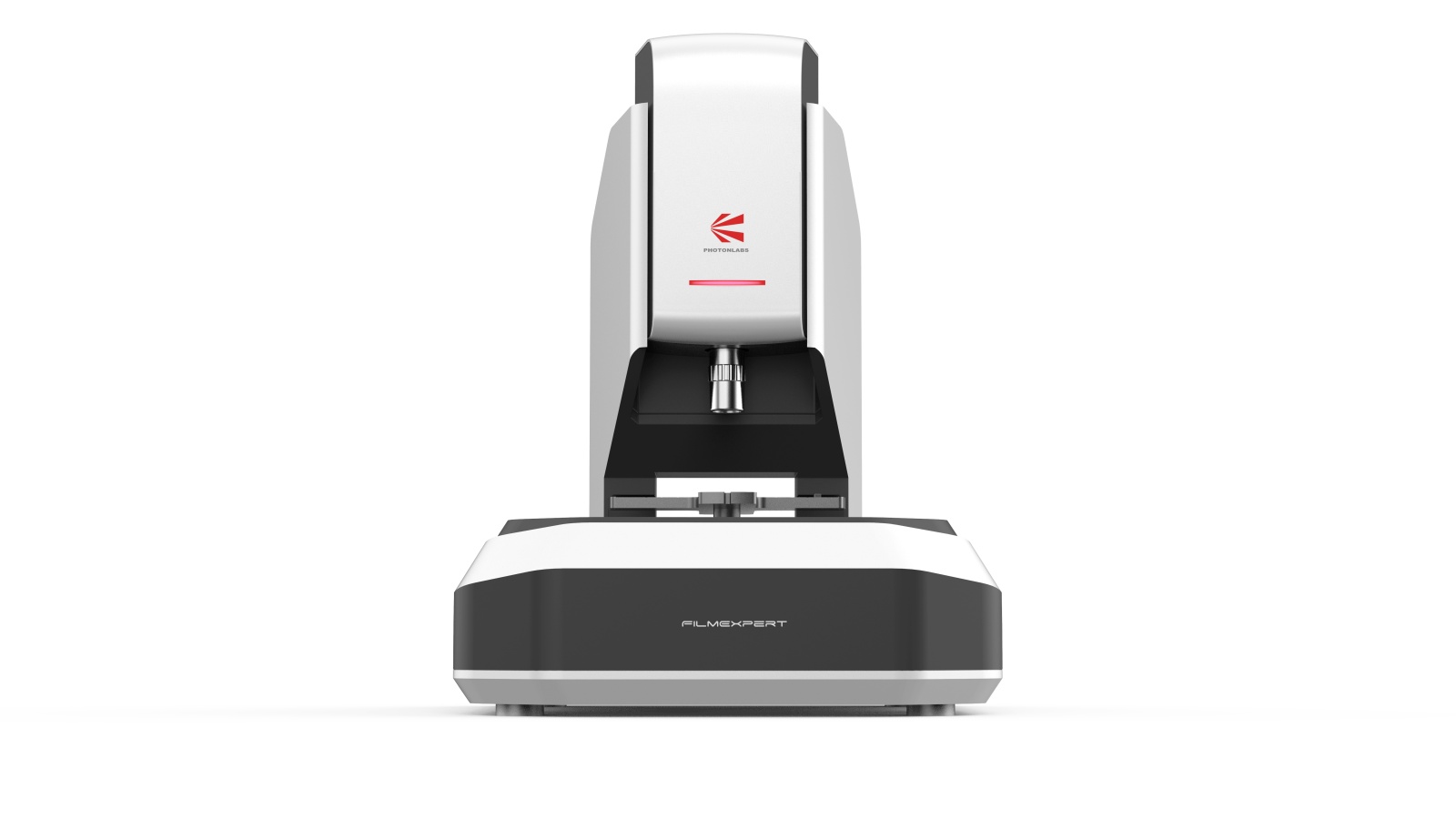

1️⃣ 膜厚测量仪 Premier 50—— 外延层的「纳米级标尺」
SiC 器件性能高度依赖外延层质量，但传统测量方式误差高达 ±5%，导致批次性良品率不足 70%！Premier 50 凭借光谱椭偏 + 激光干涉双技术融合，实现：

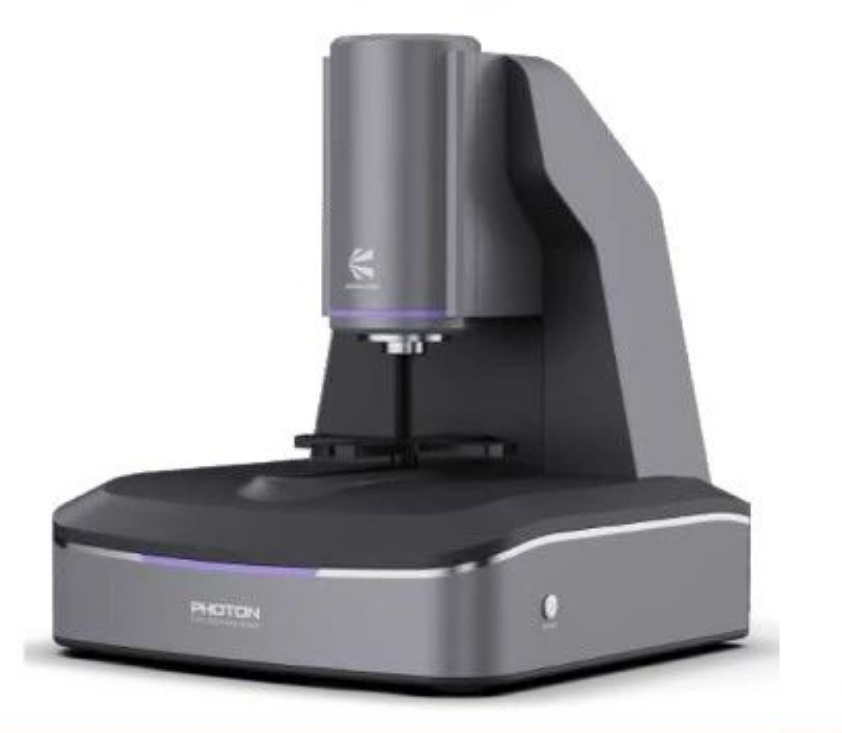

2️⃣ 光学表面形貌仪 —— 缺陷检测的「纳米显微镜」
SiC 晶圆表面的微小凸起或凹陷，可能造成器件击穿电压下降 20%！复拓这款设备搭载白光干涉 + 共聚焦复合技术，做到：

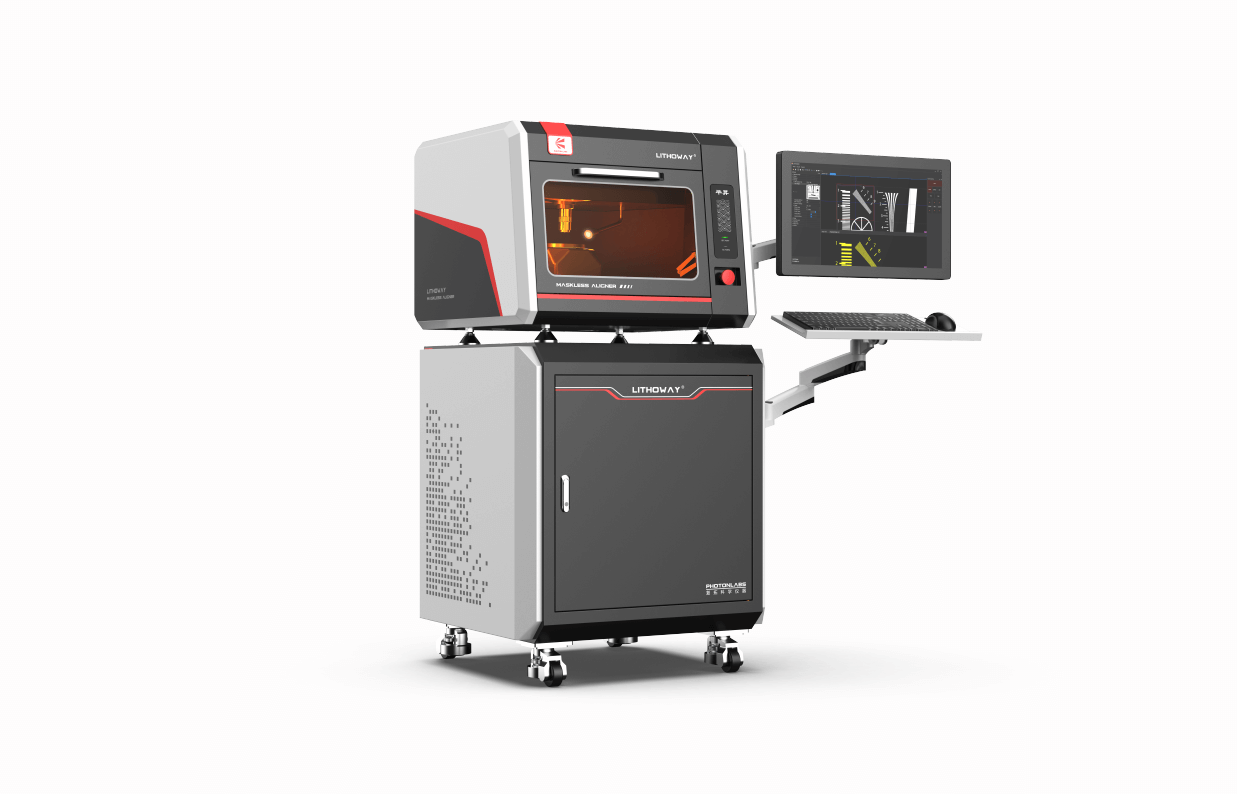

3️⃣ 晶圆厚度测量系统 —— 厚度控制的「微米级卫士」
晶圆厚度不均会导致封装应力集中，引发芯片失效！该系统采用多光束共焦测量技术，实现：
📢 参会即享「三重硬核福利」，错过再等一年！
1️⃣ 零距离技术体验：现场操作三大设备，实测自家样品数据（限前 20 名预约）
2️⃣ 定制化解决方案：复拓专家团队一对一诊断产线精度问题，出具优化报告
3️⃣ 展会专属优惠：现场签约设备享折扣 + 年度校准服务
碳化硅器件成本每降低 10%，市场份额就能提升 20%！这是一场关乎企业未来 5 年竞争力的技术博弈。现在扫码联系会务组锁定席位！
