中国粉体网讯 锂云母精矿提锂是锂的主要来源之一，尤其随着新能源汽车、电子产品和储能系统中，锂离子电池在电子设备和电动汽车中的用量快速增加，锂的需求逐渐增大。同时锂云母尾矿的产出量会逐渐增加。
锂云母尾矿是由长石为主石英为辅的主要矿物组成的混合产品，尾矿中的长石和石英未达到有效的分离，导致产品可应用市场定位不明朗，只能作为建筑材料少量配合料用，附加值大打折扣，且市场价格和市场需求极不稳定，造成了严重的经济损失和资源浪费。通过对锂云母尾矿的综合利用，分选出质量可靠，成分指标合格稳定的长石和石英产品，既不浪费宝贵的矿产资源，实现矿物价值的最大化利用，又可解决尾矿占地又不安全的现实困境，实现整体矿产资源的有效综合利用。
刘庭忠等研究了四种花岗岩型矿尾矿，其主要成分为石英、云母和长石，根据尾矿的特征进行综合利用，生产绢云母粉、日用陶瓷用石英和日用陶瓷用长石。
陈斌经矿物分析发现锂辉石浮选尾矿中有回收价值较高的云母、长石和石英等矿物，采用浮选—磁选—浮选的工艺流程对该尾矿进行了分选，分别得到了18.31%的云母精矿、37.38%的长石精矿和28.07%的石英精矿，实现了固体废弃物的资源化利用。

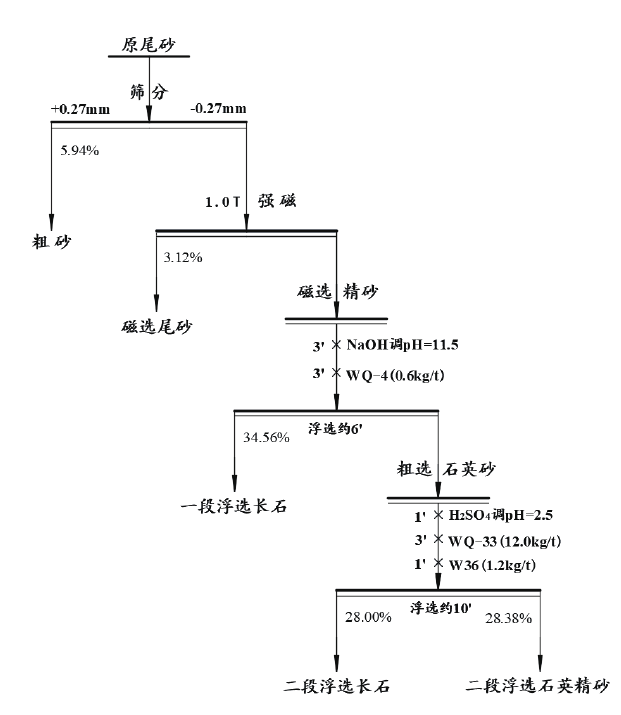

锂云母浮选尾矿再利用工艺
合肥万泉公司通过对三家锂云母尾矿的综合利用试验，SiO2、Al2O3、Fe2O3含量分别为80.17%、11.58%、0.06%的原尾矿经过筛分去除粗砂后，进行磁选，得到的磁选精砂含有81.50%、10.71%、0.03%的SiO2、Al2O3、Fe2O3，对磁选精砂进行两次浮选，得到一段长石、二段长石和最终的石英精砂，此时通过筛分、磁选和两次浮选分离富集后得到的石英精砂SiO2、Al2O3、Fe2O3含量分别为99.26%、0.39%、0.0016%，并且白度高达95.9，符合制备光伏玻璃的质量要求。对选矿工艺过程中各段产品的具体化学成分及白度检测结果表明，该工艺可以使得尾矿样品中的长石和石英得到彻底的分离，既使得长石的品位得到很好的富集，大大提高了产品的附加值，同时从中分离的高纯度石英砂成分品位达到了光伏玻璃硅质原料乃至达到了更高纯度要求的高精尖应用领域的相关硅质原料成分指标要求。

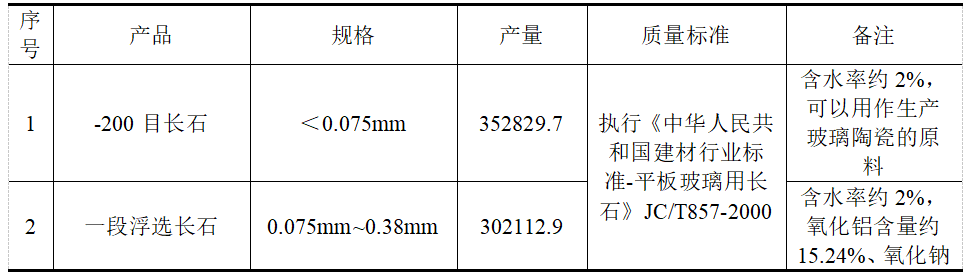

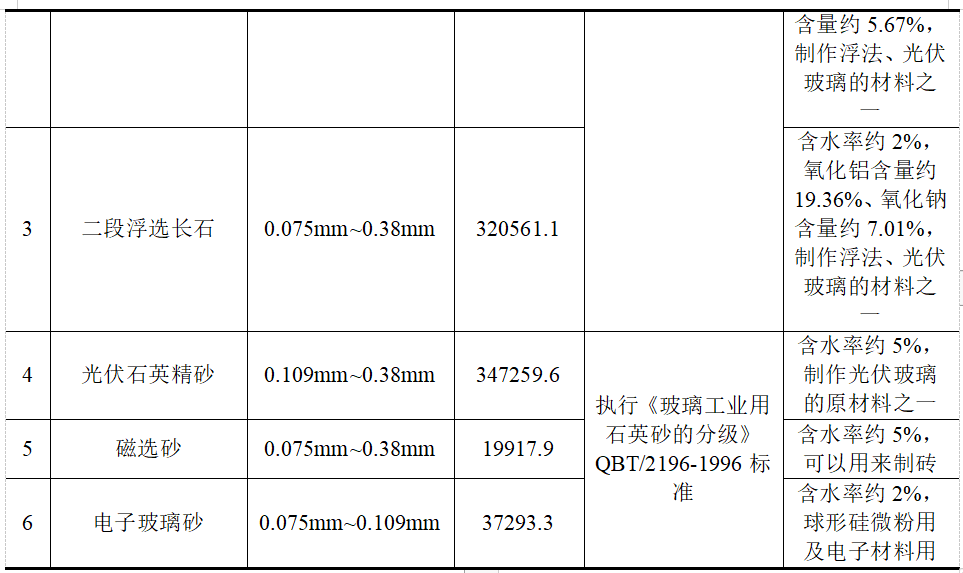

项目产品方案

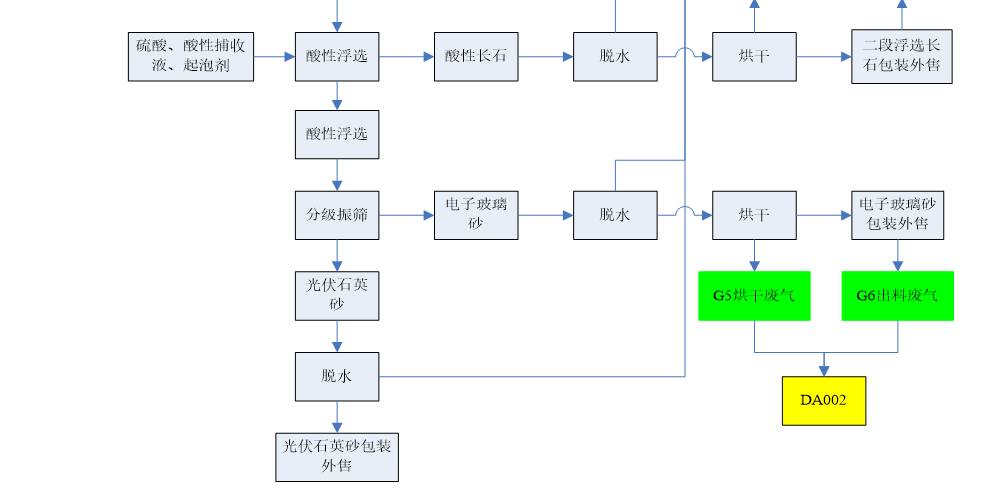

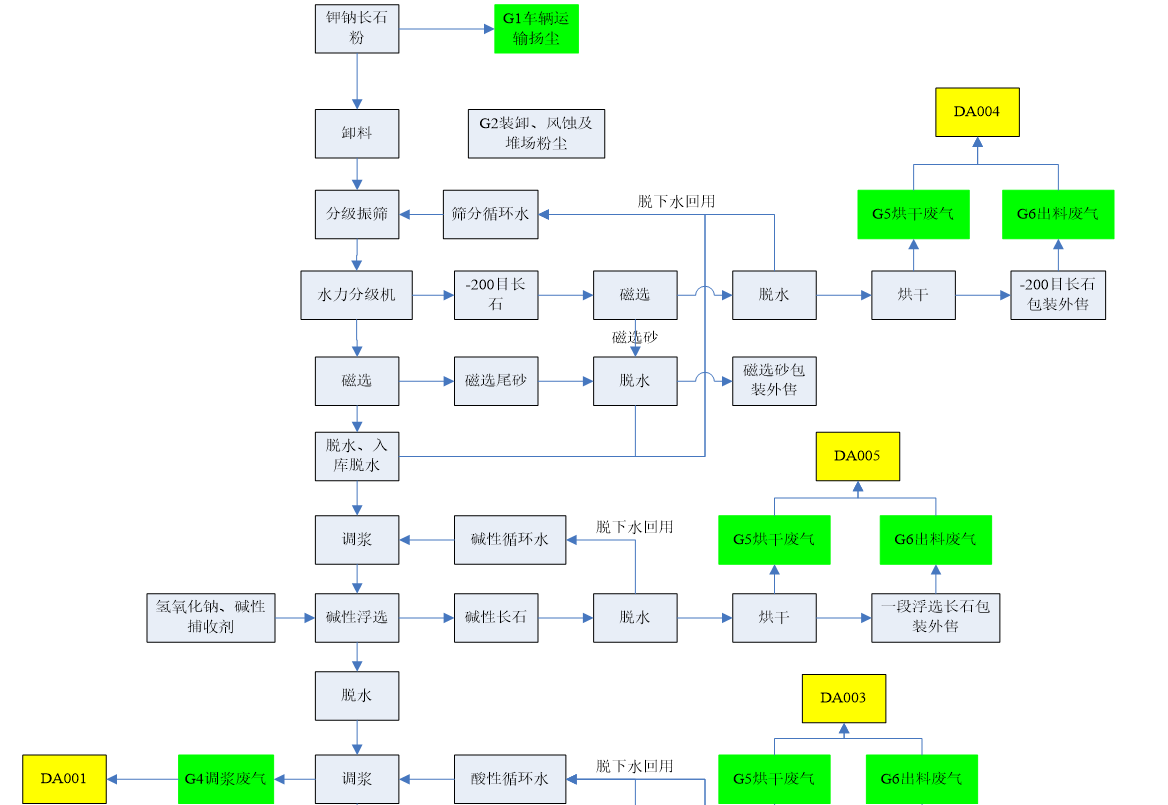

江西九岭硅业有限公司项目生产工艺流程
江西九岭硅业有限公司年产100万吨硅材料项目总投资约5.6亿元，项目以锂云母尾矿为原料，主要生产工艺流程为卸料、筛分（-200目长石）、水力旋流、磁选、浓缩、脱水（磁选砂）、调浆、碱性浮选（一段浮选长石）、脱水、酸性浮选（二段浮选长石）、循环浮选、分级振筛（光伏石英精砂）、分级振筛（电子玻璃砂）。项目建成后，可形成年产硅材料100万吨，其中-200目长石352829.7吨，磁选砂19917.9吨，一段浮选长石302112.9吨，二段浮选长石320561.1吨，光伏石英精砂347259.6吨，电子玻璃砂37293.3吨。一段长石，二段长石，石英砂，电子玻璃砂统称为硅材料，磁选砂和-200目长石为普通陶瓷用长石。
结语
总而言之，目前锂云母尾矿综合利用率低，无法达到废弃矿物的资源化利用，相关研究较少，而从锂云母尾矿中分离回收的石英砂和长石可用于制作光伏玻璃等，是一个十分具有前景的方向，对提高矿物资源利用效率、保护环境、推动经济可持续发展具有重要意义。
参考来源：
秦传明等.锂云母精矿提锂及尾矿综合利用研究进展
宜春市生态环境局.江西九岭硅业有限公司新建年产100万吨硅材料项目环境影响报告书
（中国粉体网编辑整理/初末）
注：图片非商业用途，存在侵权告知删除！
