中国粉体网讯 混合设备是粉体材料厂商主要设备之一，以三元材料的加工生产为例，混合设备通常设置在配料设备与煅烧设备之间，为煅烧提供均匀的混合料。三元材料的混合是将计量比的锂盐和三元前驱体同时加入混合设备进行混合，一般分为干法混合和湿法混合，大部分三元材料厂采用干法混合，相较于湿法混合来说具有简单易行、能耗低等特点。

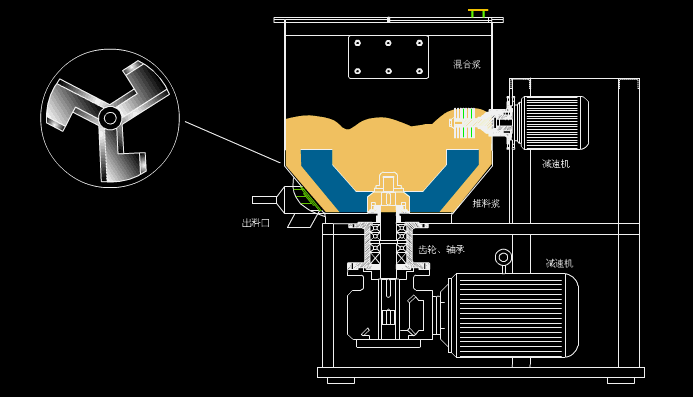

高速混合机
三元材料常用的混合设备有高速混合机、球磨混合机等多种，而就这两种混合设备而言，高速混合机在很多方面优于球磨混合机，以体积为500L的高速混合机和体积为1500L的球磨机相比，具体实际生产参数对比如下文所示：

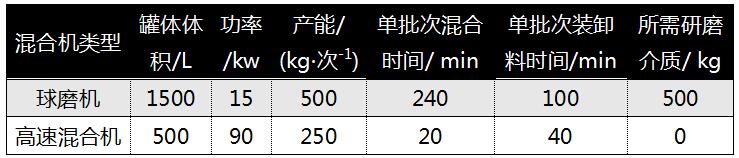

表1 混合机参数
1、混合时间和能耗
500L的高速混合机每次可混合250kg物料，混合一次时间约为20min，耗电30kW，若将每次装卸料时间40min计算在内，则混合1000kg物料共需240min，耗电为120kW。
1500L的球磨机每次可混合500kg物料，混合一次的时间约为240min，耗电为60kW，若将每次装卸料的时间100min计算在内，则混合1000kg物料一共需要680min，耗电为120kW。
可见混合量相同时，高速混合机所需时间较短，能耗相同。若按照表1中的参数，500L的高速混合机日产能为6t左右，而1500L的球磨机日产能为2t左右。所以一台500L的高速混合机的产能为一台1500L球磨机的三倍。
2、混合残留
高速混合机的物料残留在1%左右，即混合250kg有2.5kg残留，但残留物料只在第一次混合留于底部，后期不参与混合。球磨的物料残留则为2%以上，即混合500kg物料有10kg残留，且这些残留料还会和新一批次的混合物料混合在一起，破坏混合比例。
3、生产成本
高速混合机使用过程中没有易耗件，而球磨机需要定期更换研磨介质球，一般情况下，每混合50t物料的研磨介质更换费用约4000元人民币。若一个月产量为600t,球磨设备需要球珠更换费用约人民币48000元/月。
4、设备占地空间
高速混合机体积较小，占地空间小于球磨设备的1/3，可以解决设备在厂房设计上的问题，若给高速混合机配置自动上料计量设备，将更节约空间。
5、混合效果
考察不同混合设备的混合效果，将混合后物料各取三个样品测试锂化比例，查看各个取样点的偏差程度。表2为球磨机混合和高速混合机混合后材料的不同取样点锂化值。从表中可以看出，高速混合机的混合均匀度明显好于球磨机。

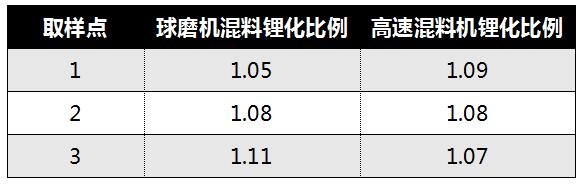

表2 球磨机和高速混合机混合后材料不同取样点锂化值对比
