【原创】一文了解浮选机的分类和特点


来源:中国粉体网   星耀

[导读]  2022年11月10日至11日,中国粉体网将在江苏徐州举办“2022第六届全国石英大会暨展览会”。山东鑫海矿业技术装备股份有限公司的董事长张云龙将带来题为《国内外矿业项目开发现状及案例分享》的报告。

中国粉体网讯  浮选机是选矿厂中用于选别矿物的设备之一,在浮选过程中,矿浆需加入一些药剂,然后经过一些操作使得矿粒选择性附着于气泡上,随之上升实现了矿物间分离。


浮选机分类


浮选机大致可分为四大类,分别是:机械搅拌式浮选机、气动式浮选机、反应-分离器和浮选柱。机械搅拌式浮选机与气动式浮选机于20世纪早期就已开始在生产上应用,而反应-分离器和浮选柱在20世纪中后期才发展起来。


机械搅拌式浮选机是技术最成熟且应用最广的类型,其特点是通过机械驱动叶轮搅拌矿浆,并使空气分散到矿浆中。该类浮选机根据充气方式不同,分为充气式和吸气式两类;根据矿浆流动方式不同,分为串槽式与开流式两类。

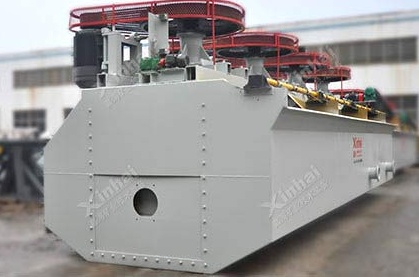

机械搅拌式浮选机(图片来源:山东鑫海)


气动浮选机的特点是没有搅拌叶轮,不能自吸气,也不能自吸矿浆,仅依靠压入空气搅拌矿浆和产生浮选气泡。鑫海BSF型充气式浮选机集BSK和XCF、KYF型的优点而设计的,如改进了叶轮导流和传动部分等不足,提高了空气和药剂的利用率,浮选指标好,适用于金属和非金属矿的选别作业,处理简单矿石的粗选、扫选尤其出色。

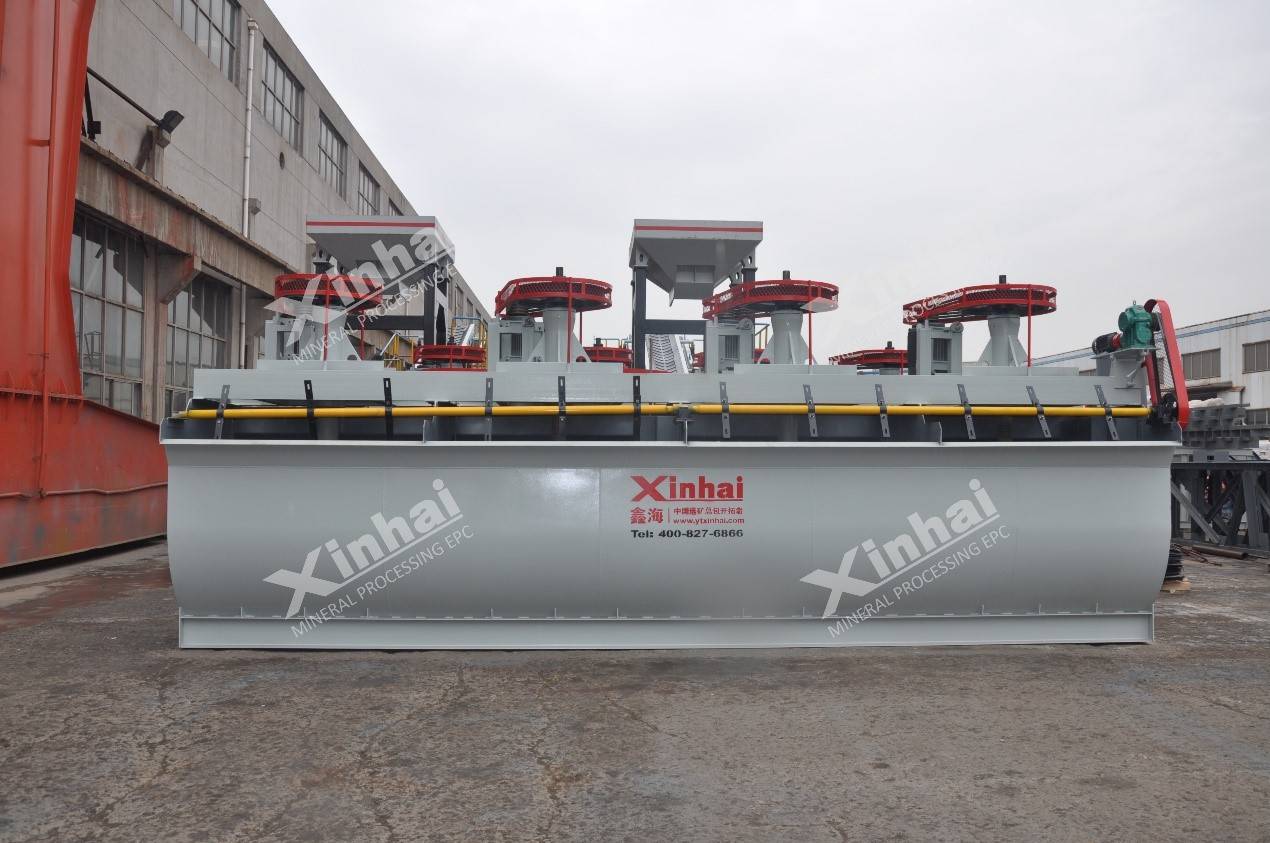

鑫海BSF型充气式浮选机


反应-分离器将浮选机的“反应”与“分离”功能分开,矿浆与空气先给入反应器中,在强紊流状态下相互反应形成矿化气泡,然后再进入分离器中,在静态流环境下实现不同矿物的分离。这样的设计对于促进细粒物料的回收和提高分选精度有利。


浮选柱是针对细粒物料的回收而发展起来的,其基本特征是气泡与矿浆逆向流动,或矿浆与冲洗水逆向流动。


国内部分典型浮选机

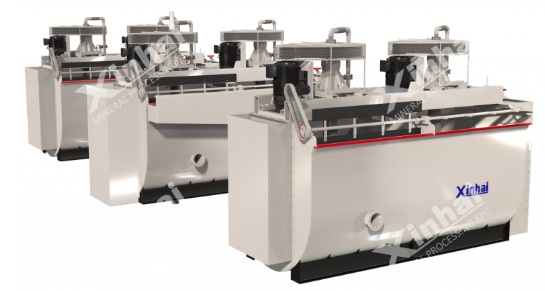

①XCF-KYF型联合机组




KYF浮选机和XCF浮选机是选矿厂常见的两种浮选设备。对于新建选厂而言,KYF浮选机需要各作业间相差300-500mm的高差,加大了基础建设成本;对于老厂改造来说,由于选矿厂的高度和流程高差已固定,很大程度上限制了KYF浮选机的应用。对此,山东鑫海采用KYF浮选机与XCF浮选机构成联合机组,解决了KYF浮选机的阶梯配置问题,节省了泡沫的使用消耗,减少了设备管理与维护作业,从而降低投资成本,提高选矿效率,实现1+1>2的效果。


♦水平配置,降低基建投资

♦降低功率消耗,减少设备损耗

♦特殊结构设计,改善选矿效果

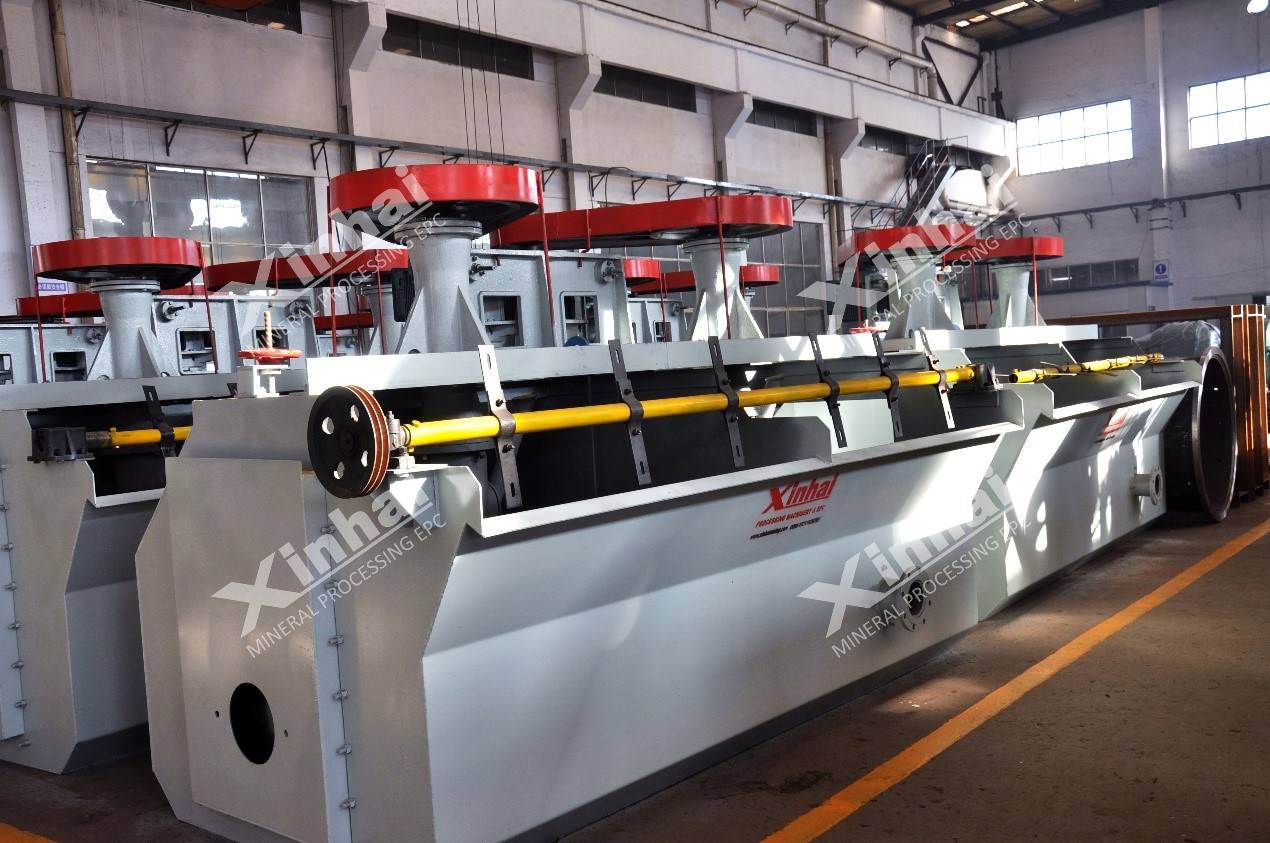

②XJB棒型浮选机





XJB棒型浮选机属于机械搅拌式矿用浮选机,能自吸气;根据吸浆与否可分为吸入槽式(可自吸浆)和直流槽式(不能自吸浆);根据刮泡方式可分为单边刮泡和双边刮泡方式。对于入槽式XJB棒型浮选机,其中间产品的返回一般无需砂泵扬送,在流程配置方面具有较强的优越性和灵活性。XJB机械搅拌式浮选机在国内外一直被广泛使用,在各类浮选机中保持着优势地位。XJB棒型浮选机适用于中小型选矿厂,处理密度大、粒度粗的金属矿石,尤其对铅、锌、钼、硫和硅砂的选别效果比较好,可应用于粗选、扫选、精选。


♦搅拌力度强,矿浆和空气的运动轨迹好,特别适用于告别比重大、沉降速度快、物料较粗的矿物;

♦浆、气、药三者混合速度快并且混合均匀;

♦浮选效率高;

♦XJB棒型浮选机停车后易于重新启动。


山东鑫海“EPC+M+O”选矿流程


浮选机是选矿设备中很重要的设备。作为国内比较好的浮选机生产厂家之一,山东鑫海矿业技术装备股份有限公司(简称“山东鑫海”)主要提供机械搅拌式浮选机和充气搅拌式浮选机两种矿用浮选机设备,可广泛用于各种大中小型浮选厂。


目前国内外矿业项目的开发建设往往都是根据已有经验或简单拷贝方案,并不会做前期的科学规划方案,导致出现投资超预算、不能按期达标达产、投产之后不断技术改造等各种状况。针对上述问题,山东鑫海提出了包含设计和研究、设备制造和改造、调试与交付、项目管理和矿山运营的创新型、定制化的选矿方案,涉及各个矿山建设环节,能够增加资源转化率,实现项目投资、成本、效益和运转率一体化。


2022年11月10日至11日中国粉体网将在江苏徐州举办“2022第六届全国石英大会暨展览会”。山东鑫海矿业技术装备股份有限公司董事长张云龙将带来题为《国内外矿业项目开发现状及案例分享》的报告。





参考来源:

【1】随婕斐,等.浮选机应用现状与展望.化工矿物与加工.2020.

【2】山东鑫海矿业技术装备股份有限公司

【3】中国粉体网

(中国粉体网编辑整理/星耀)
