光路，是粒度仪的灵魂。长期以来，进口品牌凭借多光束拼接技术在市场上占据主导地位，但多光束拼接会产生散射光信号间断连接偏差，多波长光源会引入样品折射率测量偏差。如何用更简洁、更精准的光路设计突破这一瓶颈？百特用一张“光学底牌”——双镜头斜入射技术，给出了答案。
单光源的极限挑战
传统单镜头激光粒度仪面临一个根本性困境：散射光探测角度有限，难以覆盖从纳米到毫米级的全粒径范围。为扩大探测角度，国际主流厂商普遍采用双光源光学系统，包括同轴双光束系统和异轴双光束系统。
然而，双光束方案看似解决了角度覆盖问题，却带来了新的痼疾——两个光源轮流工作，每个光源对应一组散射信号，反演计算时需要将两组信号进行拟合，造成数据的不连续、不完整。此外，不同波长的光源本应匹配不同的样品折射率，而实际测量中却只能使用单一折射率参数，直接影响细颗粒端的测试准确性。
双镜头斜入射：用“无源”打败“有源”

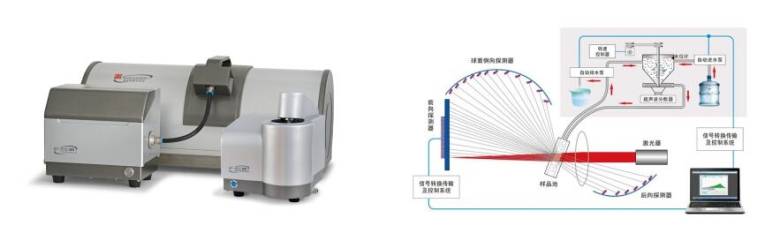

百特的破局之道，是用一个无源器件——镜头，替代有源器件——激光器。双镜头斜入射光学系统由大功率泵浦偏振激光器、进口镜头组、石英样品池以及前向、侧向和后向光电探测器阵列共同组成。通过独特的激光斜入射设计，仪器仅依靠单光束便可完成全角度散射光信号采集。整套光学系统搭配96个分布于前向、侧向和后向的光电探测器，探测角度达0.02°至165°，测量范围覆盖0.01至3500μm。
与双光束系统相比，这套方案的优势是结构性的：
第一，可靠性更高——镜头是无源器件，寿命和可靠性远高于激光器；
第二，基准唯一——单一偏振光光源使所有探测器接收的散射光强具有唯一基准，避免了双光源的基准偏差；
第三，信号连续——所有探测器信号连续采集、无间断，无需数据拟合；
第四，可测量样品折射率——能精确获取任何样品的折射率实部和虚部，从源头保障未知折射率样品的测试准确性。

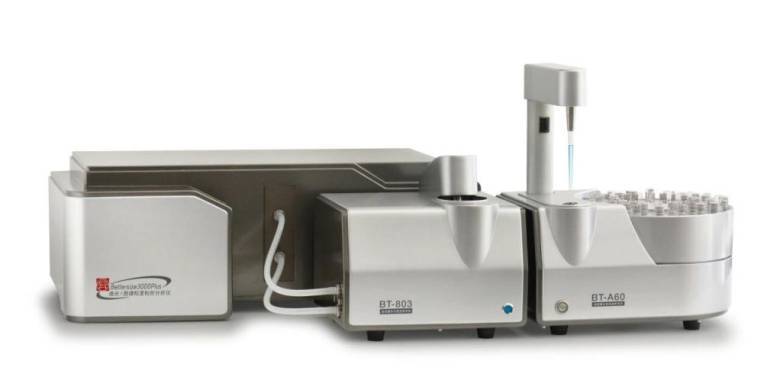

Bettersize3000plus激光图像粒度粒形分析仪
正反傅里叶结合：用一束光打穿全角度

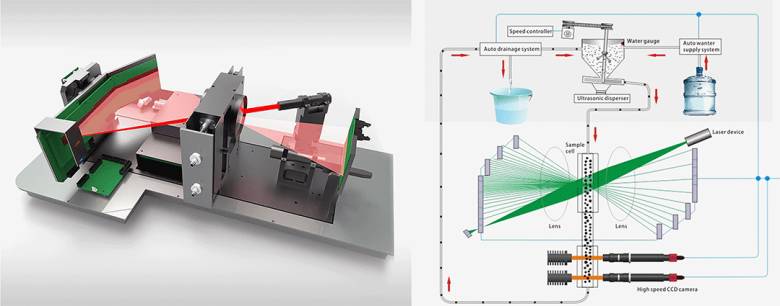

双镜头解决了“用什么测”的问题，而正反傅里叶结合解决了“怎么测到”的问题。激光粒度仪的光学系统有正傅里叶和反傅里叶两种。百特将两者结合：前向和侧向散射光由反傅里叶光学系统产生、接收和处理，后向散射光信号由傅里叶光学系统产生、接收和处理。用一束单激光、一套光路，实现了散射光的全角度接收。
2016年12月，百特正式提交了“一种正、反傅里叶光路结合的激光粒度仪”发明专利申请；2021年3月获得国家知识产权局授权。
技术验证：三个行业场景验证实战价值

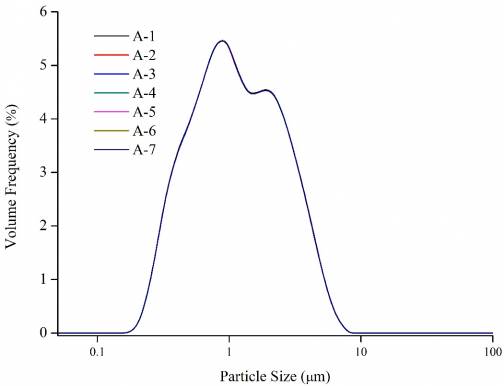

锂电正极材料：D100精准捕捉。 锂电池正极材料的粒径分布直接影响电池性能。百特实验室采用Bettersize3000对磷酸铁锂连续测试7次，D10、D50、D90的重复性分别仅为0.13%、0.07%和0.09%，远优于ISO13320国际标准要求。
更重要的是D100指标——传统激光粒度仪对D100的测量存在技术盲区而Bettersize3000的双镜头斜入射光路中并联了一套成像系统，能够实时捕捉大于50μm的粗颗粒影像，成功检测到锂电正极材料中3500μm的最大颗粒，填补了行业空白。
药用微球：百特BeNano 180 Zeta Max在PMMA微球混合体系测试中，对5.4μm、9.5μm、14.9μm和18.5μm四种粒径混合的微球体系，能够清晰分辨出多组分的各自峰位，分辨率优于1:1.5倍，展现了双镜头斜入射技术对多组分混合体系强大的识别能力。
炭素在线监测：百特BT-Online1在线激光粒度监测系统直接安装在炭素输送管道上，通过文丘里技术自动取样、测量、回收，全过程密闭运行。系统可向控制中心实时传输监测信号，通过DCS系统自动调控生产设备，让炭素企业从“事后抽检”升级为“实时闭环控制”。
从2008年世界首台双镜头激光粒度仪Bettersize2000问世，到双镜头斜入射技术的成熟落地，百特用近二十年时间打磨出了这张“光学底牌”。它不仅让国产激光粒度仪在量程、准确性、重复性和分辨力等主要技术指标上达到国际先进水平，更用单光束、单光源的简洁方案，证明了在精密仪器领域，真正的技术领先从来不靠堆料，而靠对物理原理的深刻理解和精巧实现。
