【原创】硅料四大天王:半导体级多晶硅,咱们搞还是不搞?


来源:中国粉体网   平安

[导读]  国内多晶硅料龙头,为何对半导体集成电路的关键基础材料莫衷一是?

中国粉体网讯  多晶硅按纯度分类,通常可以分为太阳能级多晶硅和电子级多晶硅,而电子级多晶硅纯度要求至少达到99.999 999 9%~99.999 999 999%(9 N~11N)甚至更高的13N,被专家称之为“人类工业化能够获得的最纯净的物质”。

电子级多晶硅材料是制造集成电路的关键基础材料,目前95%以上的功率器件和集成电路都是以硅材料为基础制作的。半导体产业作为先进制造业的支柱产业,其下游应用端涵盖了新能源汽车、通信、人工智能、物联网、大数据、计算机、航空航天、军工等各大领域,是实现科技强国、贯彻落实国家创新驱动战略的重要产业。

然而,长期以来全球电子级多晶硅都被美国、日本和德国寥寥数家企业所垄断,国内市场长期依赖进口。尤其是12英寸直拉用多晶硅及8英寸区熔用多晶硅严重依赖进口,主要产能集中在美国Hemlock、德国Wacker、日本Tokuyama等企业。

据中国光伏行业协会数据显示,2023年,全球多晶硅产量约为160.8万吨,其中:电子级多晶硅产量约3.88万吨,太阳能级块状硅约为134.9万吨、颗粒硅约为22万吨。世界规模前五的多晶硅企业全部集中在中国,总产量之和为112万吨,产量集中度较高。但是,电子级多晶硅企业多集中在欧美、日本。国内多晶硅料龙头企业,对于集成电路产业的初始原料电子级多晶硅的态度莫衷一是。


通威股份:暂无大规模切换半导体级多晶硅的规划


今年上半年在接受机构调研时,通威股份表示其全资子公司永祥股份目前拥有1000吨半导体级多晶硅产能,产品已顺利通过下游客户验证,并实现海外出货。通威股份分析认为,全球半导体级多晶硅需求近年来较为稳定,因此公司暂无大规模切换半导体级多晶硅的规划。后续公司在继续提升半导体级硅料品质的同时,将同步做好市场需求的动态评估。



通威永祥新能源可用于集成电路的电子级多晶硅


值得一提的是,通威股份对于半导体级多晶硅料全球市场的判断,与粉体大数据研究近期推出的《中国半导体用石英材料市场研究分析报告(2024~2027)》对半导体级高纯石英的分析结论较为一致。


协鑫:国内规模最大的半导体级多晶硅生产企业

2015年,协鑫集团和国家集成电路产业投资基金共同合作成立了鑫华半导体,致力于突破电子级多晶硅的提升技术。

2017年,鑫华半导体实现5000吨/年电子多晶硅生产线建成投产,电子级多晶硅产品解决了痕量杂质提纯、高等级洁净控制等“卡脖子”技术难题。2022年,旗下内蒙古鑫华1万吨电子级多晶硅项目开工建设,2024年4月,据媒体报道该项目顺利竣工。

2019年,鑫华半导体产品被评为“江苏省专精特新产品”。2020年,鑫华半导体荣获工信部下属的赛迪咨询颁发的“IC独角兽企业”称号。2021年,公司《集成电路用高纯电子级多晶硅大规模产业化技术》获得江苏省科学技术三等奖。2023年,获批国家级专精特新“小巨人”。

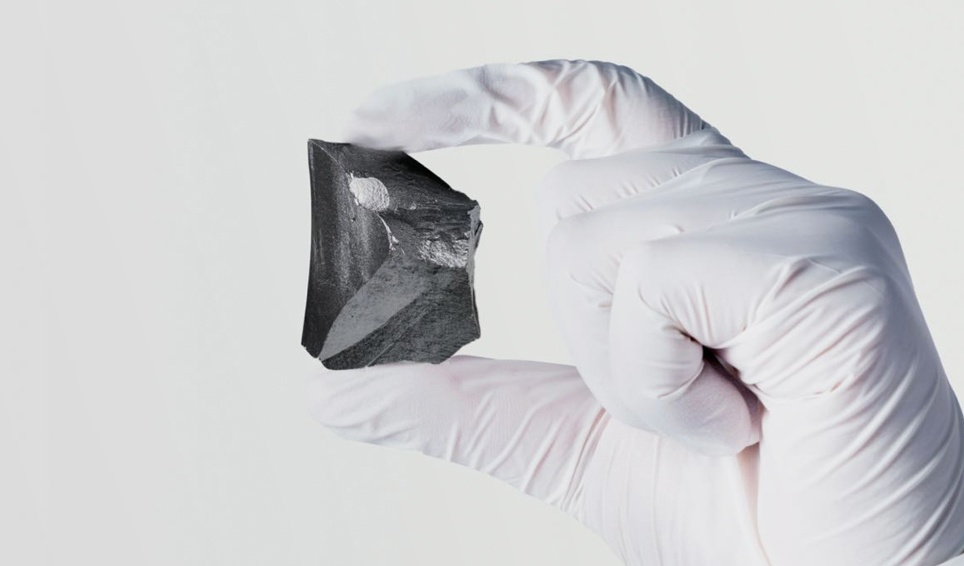

协鑫电子级多晶硅


据当地媒体报道称,“通过多年的技术攻关和升级,鑫华半导体现已成为国内规模最大的半导体产业用电子级多晶硅生产企业。其产品的关键指标已达到国际先进水平,通过国内大部分领先的半导体硅片厂商认证,形成规模化销售,为国内集成电路产业的安全稳定发展奠定了坚实基础。”

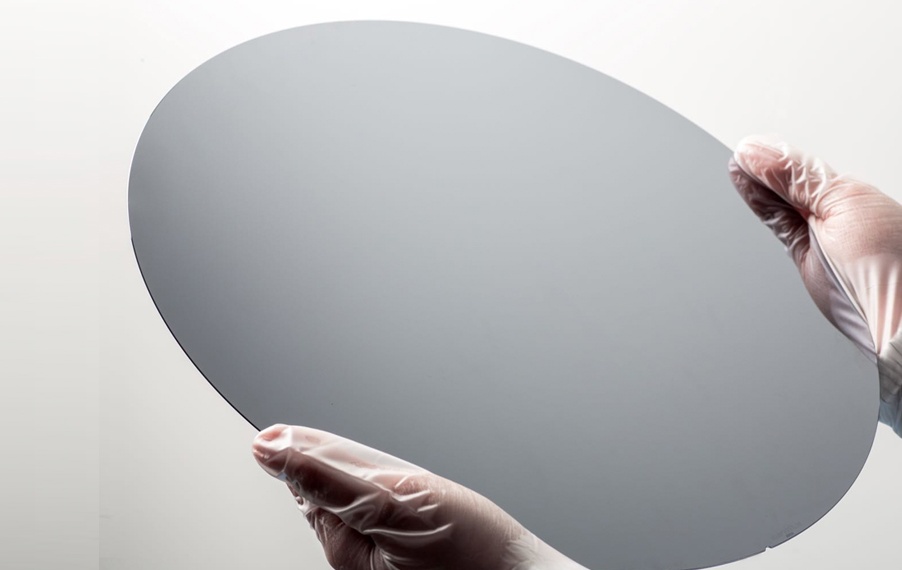

协鑫半导体级大硅片


大全能源:首批半导体级多晶硅产品顺利出炉


今年5月,大全能源半导体首批产品在内蒙古顺利出炉。这一进展为大全能源半导体级多晶硅(即芯片用电子级多晶硅)的量产奠定了基础,进一步提升公司在电子信息产业领域及原材料行业的技术实力和产业竞争力。

据大全能源项目负责人介绍,芯片用电子级多晶硅的工程建设过程极其严苛,需对洁净施工过程中的每一个环节进行点对点的管控,以实现质量可追溯。同时,工厂秉持用标准、用制度管理的原则,彻底消除质量隐患。

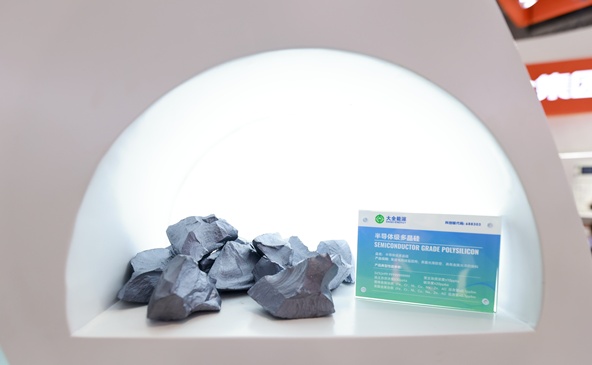

大全能源半导体级多晶硅


据此前的报道,2021年,大全能源规划在内蒙古自治区包头市建设20万吨高纯多晶硅项目和2.1万吨半导体级硅基材料项目,预计总投资242.5亿元。其中,一期年产1000吨半导体级多晶硅项目占地约135亩,于2022年二季度正式开工,并在2023年9月成立内蒙古大全半导体有限公司进行独立运营。

“首批产品顺利出炉是大全技术创新和产业升级的重要成果,是质量体系和生产运营体系高度融合的结果,下一步我们将进入质量爬坡阶段,并尽快进行产品分级验证。近期已有国内外多家下游客户表达了合作意向,我们正在积极沟通过程中。”内蒙古大全半导体有限公司负责人表示。


新特能源:尚未建设半导体级多晶硅专门的生产线


去年有投资者向新特能源的母公司特变电工提问,涉及新特能源电子级多晶硅的公告。特变电工回复称公司准东年产20万吨一期10万吨多晶硅项目按电子级进行设计,用于光伏发电领域,未用于半导体领域。公司尚未建设半导体多晶硅专门的生产线。

也就是说,特变电工及新特能源对外宣称的电子级多晶硅,其实是更宽泛意义上的多晶硅料,而不是特指半导体集成电路用的多晶硅料。到目前为止,我们并未发现有关新特能源半导体级多晶硅的公开详细报道。


小结


目前国内半导体硅片厂商仍依赖进口硅料,主要原因还是在于进口产品的质量和供应更为稳定,国内大硅片企业也期望国内硅料企业尽快实现质量稳定、产量有保障的大规模供应,从而在半导体原材料供应上进一步实现自主可控。

虽然说半导体级多晶硅料和光伏用硅料的生产工艺流程十分相似,但两者毕竟属于完全不同的行业,这使得两者的设计理念、设备材料选型、洁净管控及生产运营体系都存在很大差别。

同时,硅料厂商还要应对不同下游客户的需求,以及技术升级迭代带来的挑战。从目前全球市场约4万吨的整体需求以及技术壁垒的难度来说,“光伏转半导体”或仅适合于极个别的硅料厂商。

资料来源:新华网、新华财经、国际金融报、徐州日报、徐州发布、通威股份、集微网、中国粉体网。

(中国粉体网编辑整理/平安)

注:图片非商业用途,存在侵权告知删除!
