中国粉体网讯 生物降解塑料可在土壤、海水、淡水、堆肥等环境条件下，被自然界的微生物转换成二氧化碳（CO2）或/和甲烷（CH4）、水（H2O）及其所含元素的矿化无机盐，是可以完全降解的一类塑料。
目前市场上生物降解产品主要有聚乳酸（PLA）、聚对苯二甲酸丁二醇酯（PBAT）、聚羟基烷酸酯（PHA）、聚碳酸亚丙酯（PPC）、聚己内酯（PCL）等。
1、生物降解树脂改性方法
（1）生物降解树脂
不同的生物降解树脂在性能有较大差异。PBAT具有较好的韧性和热稳定性，但强度相对较低，制品的光泽性一般；PLA结晶性较好，有良好的耐热性和力学性能，但是韧性较差，材料脆性大；PBS与PBAT相比，在力学性能上有提高，但韧性稍差于PBAT；PPC是一种非晶的热塑性聚合物，阻隔性能、生物相容性及抗冲击性较好，呈现无定形状态，透明性好，但玻璃化转变温度低、耐温性能差；PCL具有较好的生物相容性和加工性能，但熔点低，耐热性一般。
（2）改性方法
针对不同生物降解树脂性能的差异，在进行配方设计时，通常根据加工和应用要求，采用不同生物降解树脂共混的方法进行改性。
生物降解树脂改性的方法一般有生物改性、化学改性及物理改性等方法。生物改性较为常见的是在发酵的过程中引入羟基烷酸等结构单元，生成不同链段组合的聚合物。化学改性一般通过化学反应生成接枝、嵌段等聚合物，改善可降解材料的物理化学性能。物理改性通过调整不同的共混组分及其比例，对可降解材料的性能进行调控。在实际使用过程中，化学改性和物理改性经常结合使用，针对材料的性能、选用不同的助剂按照不同配比设计生物降解树脂改性配方，改善生物降解材料的性能。
2、无机填料共混改性
（1）滑石粉共混改性
滑石粉在耐热性、耐酸性、绝缘性等方面表现优异。经剥离处理的滑石粉具有片层状结构，是改性生物降解塑料较常用的无机填料之一，可明显提高改性生物降解塑料的刚性、耐热性及尺寸稳定性等。此外，滑石粉还具有一定的成核剂作用，能够提高生物降解塑料的结晶度和结晶速度；含有滑石粉的制品在与食品接触时，滑石粉不易迁移至食品，安全性比较高。段雨婷等研究表明，滑石粉在复合材料体系中起异相成核作用。随着滑石粉使用量的增大，改性复合材料的结晶度、结晶温度、冲击强度均明显上升。滑石粉的粒径对生物降解塑料性能具有一定影响。吴爽等研究表明：小粒径的滑石粉可以降低PLA球晶的尺寸、提高结晶度和拉伸强度。Barletta等研究表明，经处理的滑石粉表面官能团可与PLA分子链的端基发生物理、化学相互作用，从而改善聚合物的热稳定性、力学性能，得到满足不同需求的PLA产品。
(2)碳酸钙共混改性
CaCO3共混改性生物降解塑料，可起增强增韧作用，同时可充当润滑剂改善树脂的流动性，并且在一定限度促进生物降解塑料的降解性能。生物降解塑料常用的活化碳酸钙粒径极小、活性高，因此其在PBAT等树脂改性中补强效果较高。通过碳酸钙改性后材料能快速、完全生物降解，且极大降低了产品成本，例如对制造膜袋类产品等，具有更好的实际操作性。
肖运鹤等研究发现，在利用超细碳酸钙对PBAT进行填充改性时，当超细碳酸钙的质量分数在10%，相容剂质量分数为3份时，PBAT/超细碳酸钙共混物的拉伸性能得到了很大程度地提高。当超细碳酸钙的质量分数达到20%时，制成膜袋后，依然有较好的力学性能。除碳酸钙之外还有滑石粉、蒙脱土也可作为无机填充对PBAT进行改性，能有效降低PBAT共混物成本，增强部分性能。刘逸涵等利用铝酸酯偶联剂改性处理CaCO3，并将改性CaCO3与PLA共混。通过力学性能测试和SEM分析表明，经偶联剂处理的CaCO3可大幅提升PLA的断裂伸长率、冲击强度，且偶联剂增加了CaCO3在PLA基体中的分散效果。
(3)玻璃纤维共混改性
玻璃纤维（GF）具有较高的力学强度、弹性系数、耐热性和绝缘性等，通常用于增强复合材料。GF可有效弥补生物降解塑料性能的不足，还可以显著降低产品的成本，扩展生物降解塑料的应用范围。于志省等研究表明：GF经硅烷偶联剂处理后形成的极性基团可与聚合物形成氢键相互作用，提升聚合物与GF的相容性。当GF的含量为20%~30%时，复合材料出现韧-脆转变。Wang等将硅烷偶联剂改性的GF与PLA熔融挤出。结果表明：GF的含量越高，复合材料的力学强度越高。当GF含量为20%时，复合材料的拉伸强度和弯曲模量可提高2倍，冲击强度可提升3倍。
3、生物降解塑料配方设计与建议
（1）吹塑料配方
目前常见的吹塑料配方较多采用PBAT树脂作为基础树脂进行改性。为了克服PBAT拉伸强度及熔体强度偏低的问题，配方设计时通常添加PLA、PPC、PCL树脂与PBAT树脂进行共混，PLA可增加PBAT的强度，PPC与PBAT相容性好，PCL可提高吹塑膜的水氧阻隔性。较为常见的是添加PLA树脂，以改善吹塑膜的强度。

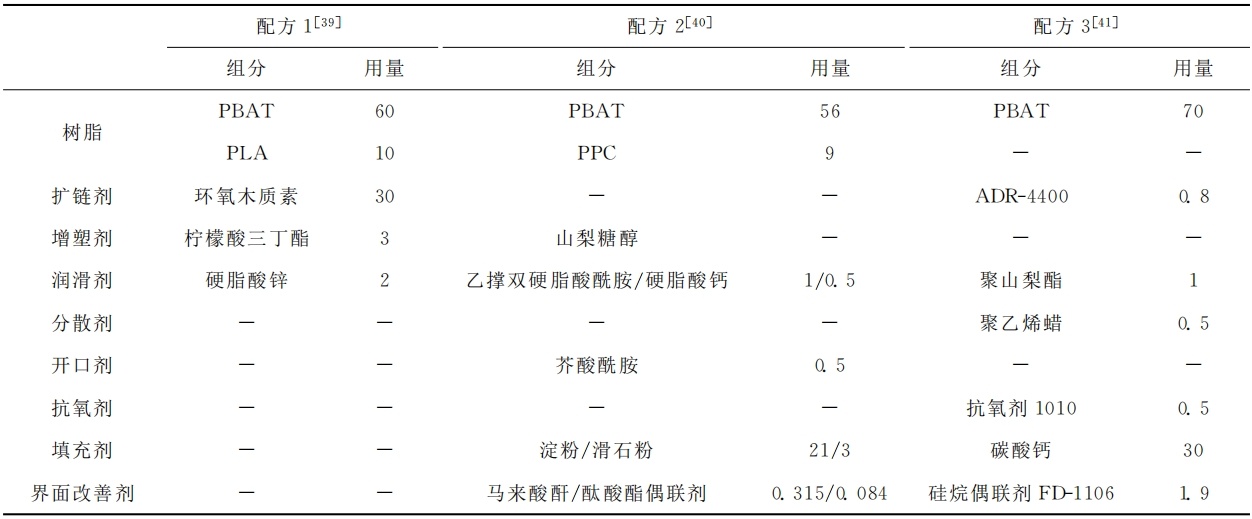

生物降解吹塑料配方
对于生物降解塑料的使用，有较多的配方基于降低生物降解塑料的成本的考虑，会添加填充剂，如碳酸钙、滑石粉、木粉等填料。为了提高填料的填充量，同时能够使填料较为均匀地分散在树脂基体中，通常会采用偶联剂、分散剂对填料进行处理。为提高生物降解塑料的环境稳定性，一些配方中也会添加防老化助剂。
（2）注塑料配方
注塑工艺一般要求材料具有较高的强度，在常见的几种生物降解树脂中PLA树脂具有较高的强度。多数注塑料配方中PLA是较为常用的基础树脂。为了克服PLA较脆、韧性差等问题，配方设计时通常添加PBAT、PBS、PPC、PCL等树脂与其进行共混，在克服PLA树脂缺点的同时，发挥其他树脂的加工和使用优势。

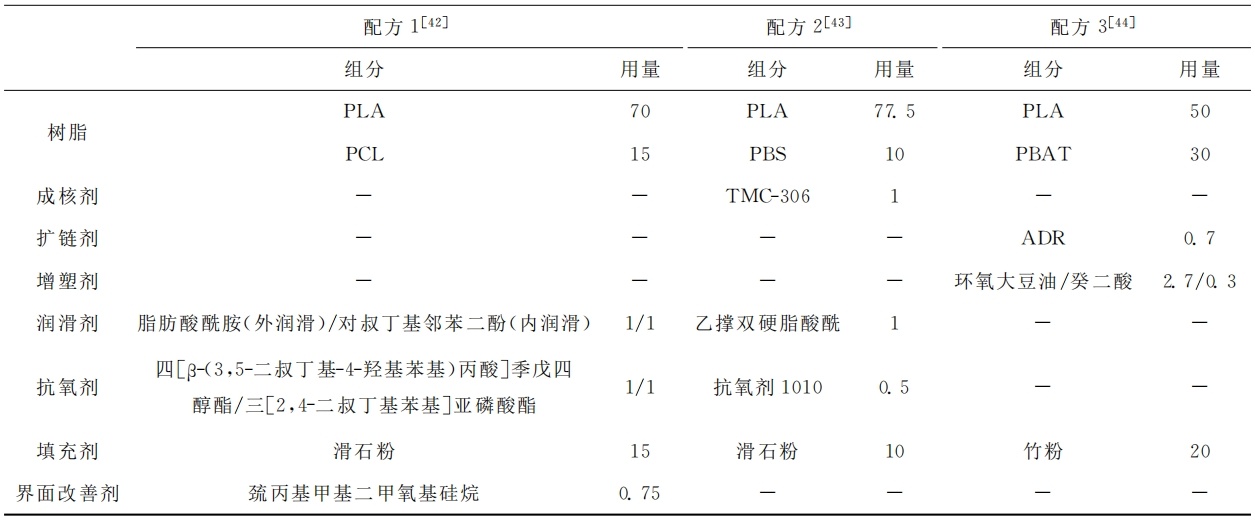

几种生物降解注塑料配方
进行注塑料配方设计，需考虑调控配方体系的熔体流动性和熔体强度。可选择高熔融指数的树脂，同时考虑采用增塑剂、润滑剂，增加熔体的塑性和流动性，采用扩链剂或熔体增强剂提高熔体强度。通常生物降解塑料在注塑过程中会产生收缩现象，存在一定的收缩率。因此一些配方中会添加部分填料，比如滑石粉、碳酸钙等，可有效地降低注塑制品的收缩率，保证制品的尺寸稳定性，同时也可以降低生物降解塑料的成本。
（3）挤出料配方
不同于吹塑和注塑需要较高的熔体流动性能，挤出料需要控制熔体流动速度在较小的范围。较多的挤出料配方采用PLA、PHA等树脂作为基础树脂。PLA是研究较为成熟的一种生物降解树脂，常用于注塑、挤出等。PHA熔融黏度大，可作为挤出料的调粘树脂使用，调控树脂熔融指数。

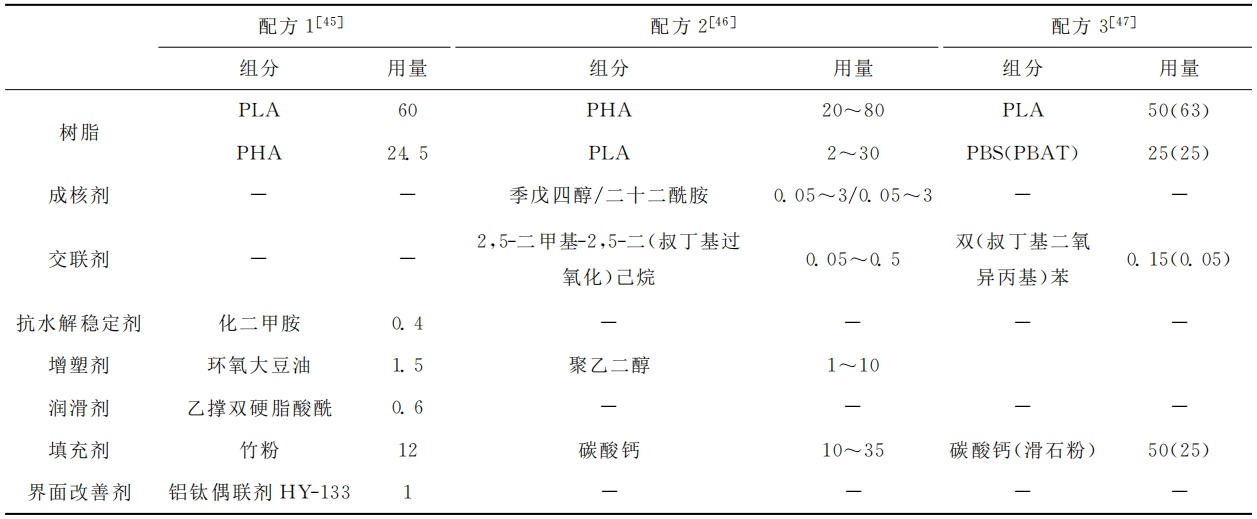

一些生物降解挤出料配方
在生物降解挤出料配方中较为常见的是填料组分，填料的使用会增加熔体黏度，降低熔体流动性，降低成本。例如，采用高填充碳酸钙可大幅降低制品成本，但大量填充碳酸钙往往会造成塑料力学性能降低，为弥补塑料力学性能的损失，配方中采用交联剂，促使树脂分子链形成三维网络结构，提升塑料力学强度。
此外，在加工工程中，常加入增塑剂增加熔体流动性，同时为减少熔体在挤出过程中与模具等机械设备的摩擦，可以在配方中添加少量润滑剂，增加熔体的润滑性，减小熔体与设备表面的摩擦，有利于挤出成型。为增加挤出过程中的熔体强度，较多配方中添加有交联剂，促使熔融挤出过程中熔体分子链之间发生交联反应，形成三维网络结构，这也使得制品的机械性能会有较大改善。
结语
生物降解材料改性技术的核心是化学方法和物理方法的结合，其价值是实现性能提升和降本两大目的。在此基础上，对于粉体材料的研究和应用是改性效果的进一步提升，也是粉体材料附加值的更大展现。
参考文献
杨青，等：生物降解塑料改性配方设计与建议，中化学科学技术研究有限公司
胡晨曦，等：无机填料在生物可降解塑料改性的应用进展，中石化(北京)化工研究院有限公司
陕洁，等：可生物降解塑料的合成及其改性，新疆昌吉学院
(中国粉体网编辑整理/昧光)
注：图片非商业用途，存在侵权告知删除!
