脂肪乳自1962年瑞典成功开发以来，不仅作为能量补给剂，而且更加广泛地用作制药领域的药物载体。由于脂肪乳属热力学不稳定体系，有聚集和絮凝等现象，脂肪乳初乳的颗粒大小又对成品粒度有着重要的影响，而成品乳粒的粒度和分布是注射液脂肪乳质量的核心，关系到注射液的稳定性、有效性和安全性，因此需要在生产过程中对乳粒粒度进行严格控制。

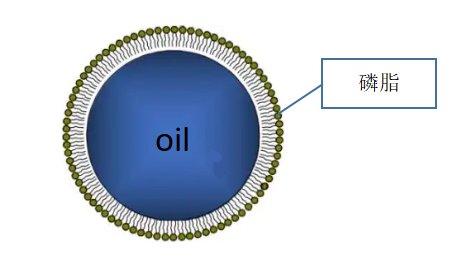

图1. 脂肪乳结构图
本次研究采用《中国药典 通则 0982第三法 光散射法》对脂肪乳进行粒度及分布测试。使用的仪器是丹东百特Bettersize2600激光粒度分析仪，所测的脂肪乳是经不同高压均质条件下得到脂肪乳。
图2. Bettersize2600激光粒度分析仪
脂肪乳的高压均质过程是利用液压动力所产生的超高压能量使物料通过狭缝瞬间释放，在剪切效应、空穴效应、碰撞效应的作用下使初乳达到均质、分散、乳化效果。用Bettersize2600对不同高压均质次数的三种脂肪乳进行粒度分布及体积平均径测试，得到如图3所示的结果。

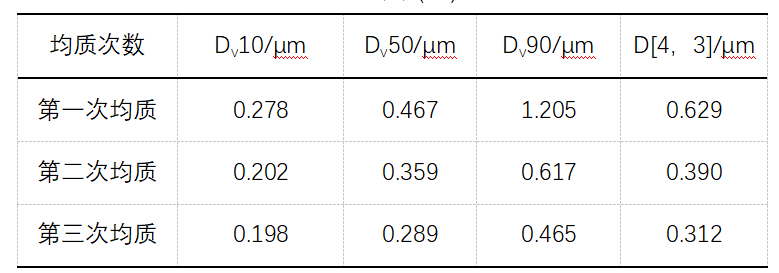

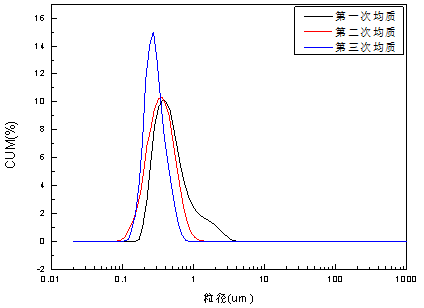

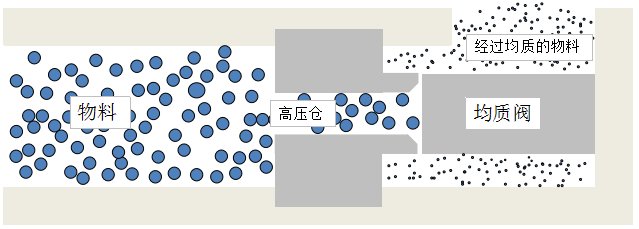

图3. 高压均质机工作原理及不同高压均质次数的粒度分布
从图3可以看出，经过第一次高压均质后体积平均粒径D[4，3]为0.629μm，不符合药典小于0.5μm的要求，且1μm以上的乳粒超过10%；经过第二次均质后体积平均粒径D[4，3]为0.390μm，已经符合药典要求，但1μm 以上的乳粒还有约1%，还存在不符合药典的风险；经过第三次均质后体积平均粒径D[4，3]为0.312μm，已经没有1μm以上的乳粒，粒度分布也更窄，完全符合药典的要求。除了均质次数之外，温度、压力、乳化剂、稳定剂等条件也的影响脂肪乳粒度的重要条件。

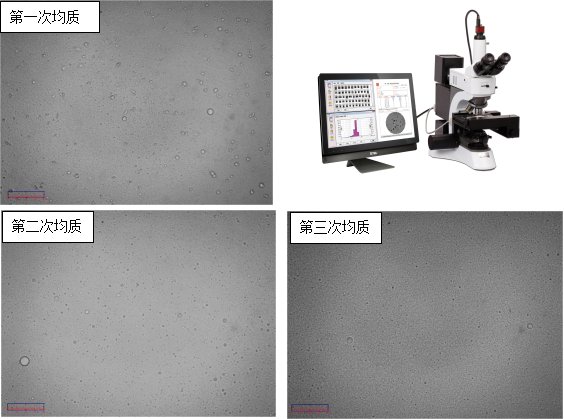

图4. 不同高压均质次数后的的脂肪乳显微图像
对将经过一次、二次、次均质后的脂肪乳用显微图像系统拍摄乳粒图像，验证Bettersize2600激光粒度分析仪对大颗粒的测试结果。从图像上可以看出，一次均质后还有不少几微米的大颗粒，二次均质后这种大颗粒就明显减少，三次均质后就完全没有大颗粒了。
结论：用Bettersize2600激光粒度分析仪可准确检测脂肪乳注射液的粒度分布和体积平均径，对脂肪乳及其制品的生产过程进行有效的质量控制。（丹东百特综合实验室 曲艳玲）
