技术期刊|柔性曲线输送的几种方式


来源:捷赛机械

[导读]  在设计输送方案时,曲线输送可以提供很大的便利性,也为工艺设计中空间利用、设备节省、减少钢结构等带来诸多好处,针对市面上主要的一些曲线输送方式,今天我们做简要介绍。

中国粉体网讯  在设计输送方案时,曲线输送可以提供很大的便利性,也为工艺设计中空间利用、设备节省、减少钢结构等带来诸多好处,针对市面上主要的一些曲线输送方式,今天我们做简要介绍。


一、气力输送


气力输送是指以气体为载体,利用气体前后压差产生的压降气流提供推力来输送管道中物料。


根据气源的位置,大致可分为吸送式(负压,罗茨真空为气源)、压送式(正压,罗茨风机为气源)以及吸送与压送混合式。


01、吸送式空气输送

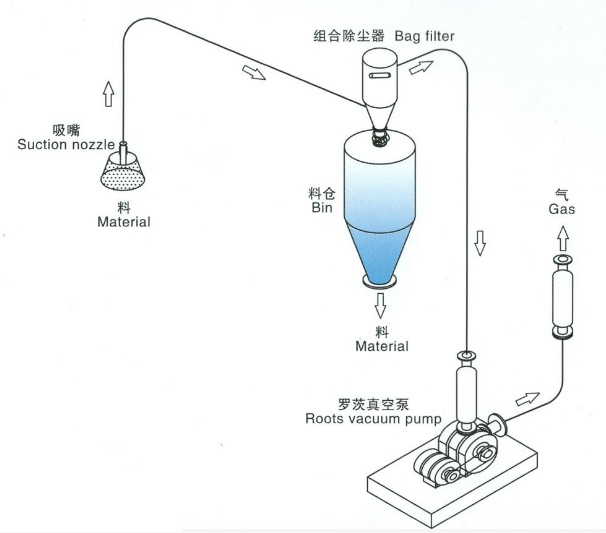

吸送式气力输送,是将空气与物料一起吸入管道,用相对低气压力的气流进行输送,因而又称为真空吸送。


适用于物料不易收集或进料情况,可从多处向一处集中输送。吸送式输送距离一般不超过50m,能耗相对压送式较高。




02、压送式气力输送


压送式气力输送,是用高于大气压力的压缩空气推动物料进行输送,又称为吹送。


适用于从一处向几处进行分散输送,相同工况下能耗低于吸送式。


与吸送式相比,输送距离可大为增加,最远距离可达到200m(如采用空压机高压泵仓密相输送可达2000m)。

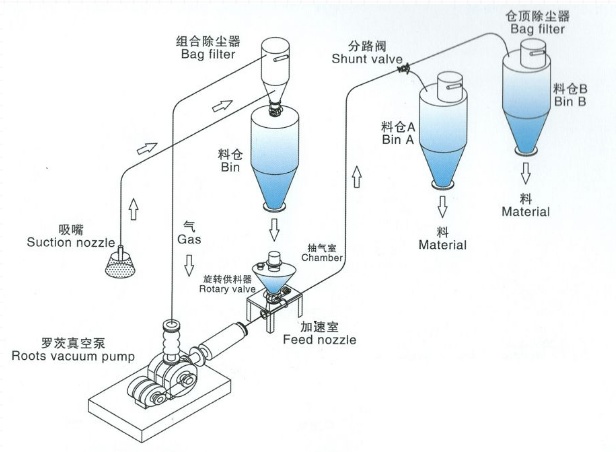

03、吸送与压送混合式气力输送


吸送与压送混合式,即真空泵前段为空气吸入,形成吸送输送,真空泵后端为气体排出,形成正压输送。




优点

布线灵活,适应性强,输送距离远,输送系统相对密封

输送中一般不会有螺栓等异物部件、污染物掉入风险

成本低,施工周期短,实施容易,安装方便


缺点

高噪音、高能耗、易粉尘溢出,作业环境差

易堵塞、易磨穿管道,尤其是弯头部分,维护麻烦

物料输送中易破碎,易分级

高粉尘存在爆炸风险


适用

常规的低水分、低容重、低粘连性,规则的小直径颗粒

输送过程中需要降温或者加热的物料

对于输送危险品化学原料时,可使用惰性气体进行输送


不适用

易吸水,粘性大或高水分的物料

颗粒大的物料

容重大的颗粒

流动性差,外形不规则的物料

磨啄性比较大的物料


二、管链(线)输送机


管链(线)输送是在密闭管道内部通过齿轮马达驱动链条,带动固定在链条上的圆形盘片推送物料进行输送,可以实现水平、垂直、弯曲等曲线输送。


目前市面主要有环扣链和钢缆绳传动两种形式。

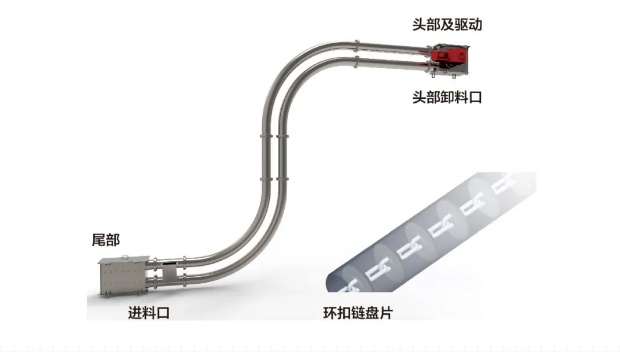

01、环扣链驱动形式


环扣链驱动形式是以环扣链条与齿轮啮合旋转产生驱动力,带动固定在环扣链上的盘片在管道移动,实现物料连续输送。




因其工况适应性强,在食品、化工、医药、饲料、环保等多领域得到广泛应用。除了普通粉粒体物料输送外,还可以用于高温(最大200℃)、高磨损、长距离,腐蚀性等特殊物料输送。


系统内部可以实现简单的自动清洁。


02、钢缆绳驱动形式

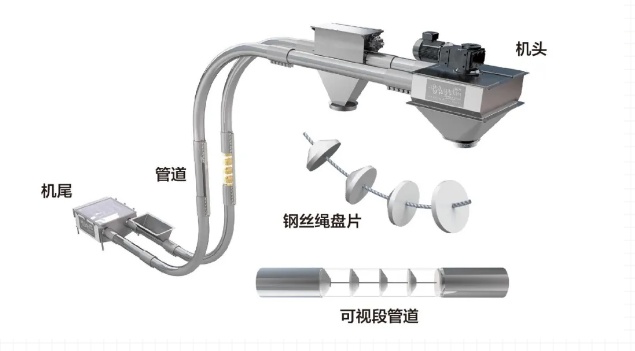

钢缆绳驱动形式是盘片与钢缆绳固定结合形成等节距的链节,驱动轮与盘片啮合转动产生驱动力,带动盘片在管道内移动实现输送。




此种输送清洁性强,系统内极少的残留,非常适合用于高清洁性,高纯净度,易破碎,严格食品级物料输送应用。内部系统可以实现高度自动清洁,如空气吹扫,毛刷清洁,消毒剂/热水冲洗,杀菌等。


因此种形式有一定技术难度,市面并不多见,以美国克伯韦(Cablevey)公司为代表产品。


捷赛机械为行业管链(线)输送机代表供应商,目前广泛应用于豆皮,豆粕,白豆片,面粉,淀粉,米粉,大米,玉米胚芽,麦芽,宠物饲料,药品,添加剂,白土,干化污泥等物料输送。


优点

灵活布局、任意弯曲,满足三维空间曲线工艺设计需求

输送完全封闭,无粉尘溢流,避免对环境的污染

轻柔安静,降低物料破碎,适合输送易碎物料

中间段免维护,节省大量钢结构投资

多点进料,多点出料,多点同时出料均可实现

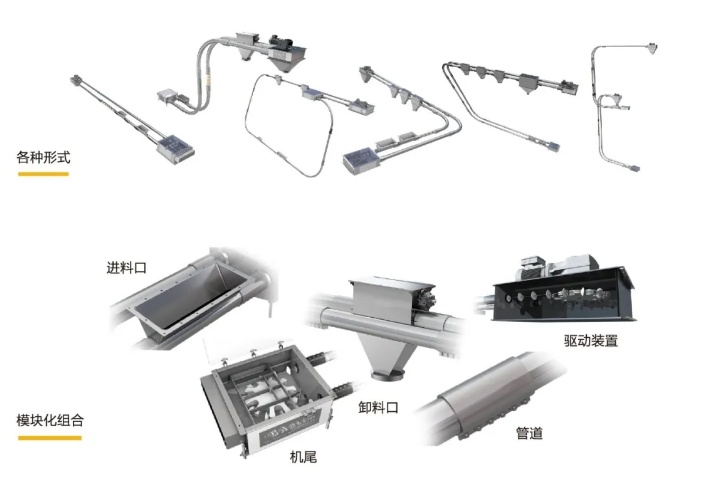

模块化组合,容易二次改造和方案二次调整




缺点

产量小,目前最大产量仅60m3/h,仅适合小产量物料输送

不适合高水分、高粘连性、吸水性,下料不畅物料输送

因每个项目方案的差异,定制化出图生产,相对成本较高


三、圆管带式输送机

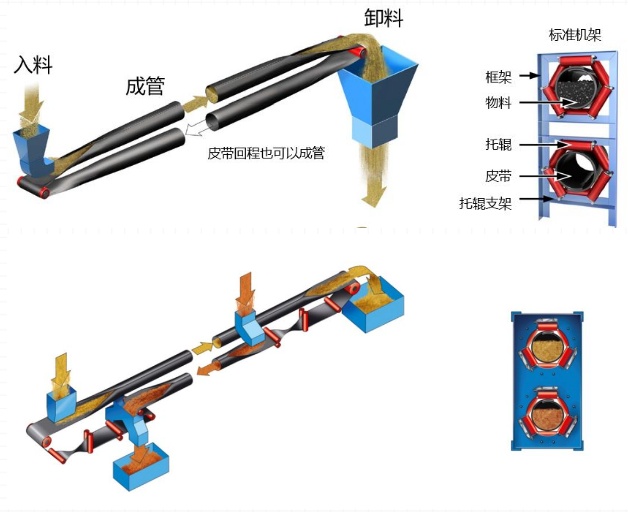

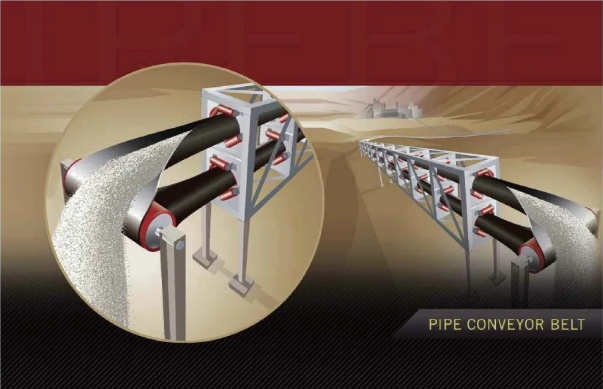

在槽形带式输送机基础上发展起来的一类特种带式输送机,采用数个托辊组成正多边形托辊组以强制输送带形成圆管状,密闭地连续输送各种粉状、粒状和块状等物料。






在粮食、发电、煤炭、矿山、炼钢、港口码头等行业应用较多,主要用于复杂的长距离输送环境,实现超长距离超大产量输送,一般单台输送距离可达5-7km,最大输送量达7200 m3/h。


捷赛机械为行业圆管带式输送机代表供应商,推荐应用于港口装卸,厂区驳运,户外长距离,低噪清洁等输送需求,也特别适合玉米,稻谷等易破碎物料输送。


优点

柔性布置设计,三维空间转弯

长距离、大容量输送,避免了中间转运站的设立和相应辅助设备的投资和维护费用

立体空间布局,适用输送路径上有建筑物或者不可移动的阻碍物的郊野户外环境

无需外壳即可实现散装物料的封闭环保输送

返程管带也可输送物料,实现物料双向输送

低噪音,低维护

无需庞重的钢结构支撑,仅需要简单的钢结构投入




缺点

因机头机尾皮带成卷需要必要长度,不适合短距离输送

转弯半径与管径成正比,不适合小空间内设计布局

不适合对皮带有较大粘连性物料输送

运行阻力随运行速度的增大而增大,实际设计中运行阻力系数的选择较困难,需要有一定技术能力的厂家才能提供可靠设备

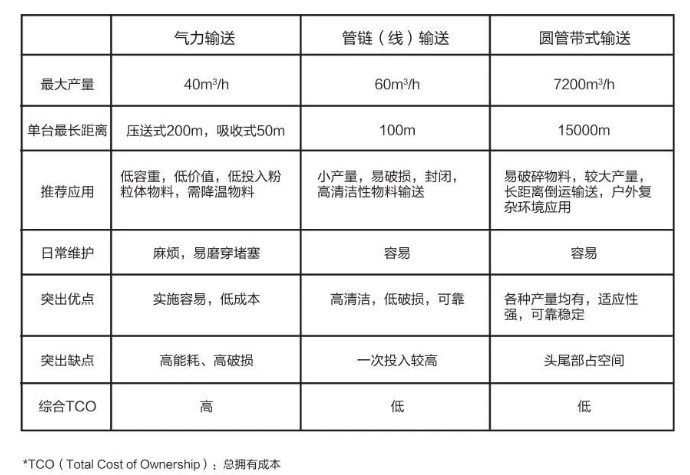

四、三种形式对比




五、其他非三维弯曲输送


如下设备因不具备三维输送能力,所以不能算曲线输送,这里做简单介绍。

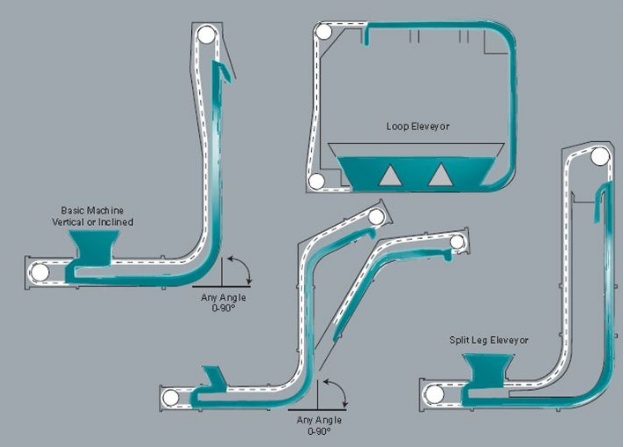

01、弯曲刮板机


最大产量可到1200m3/h,能够实现水平,倾斜,垂直,环形的二维方向输送,常见弯曲刮板机形式如下。


捷赛机械可提供各种形式的弯曲刮板,环形刮板,广泛用于于榨油厂,卸料坑等特殊应用环境。




02、Z型斗提机


链条带动畚斗实现Z字形或C字形输送线,最大提升高度可到50m,总长最大可到90m,最大输送能力40m3/h,可多点进料,多点出料。


此设备因具有较好的防破损能力,常用于食品物料输送,也多用于包装设备喂料。

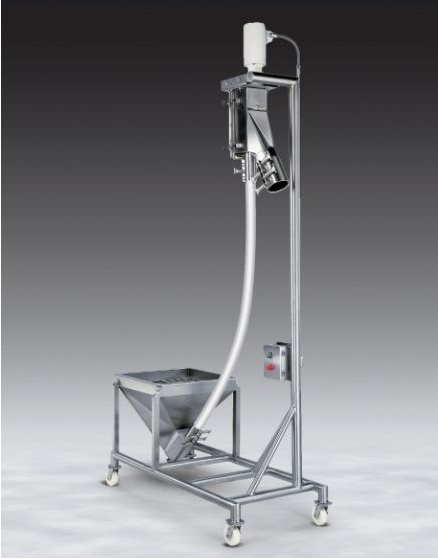

03、柔性绞龙


一般产量不超过10m3/h,长度不超过6m,无轴弹簧或螺旋片作为输送推动部件。


因距离短、产量小,使用中受到较大限制,仅用于一些小产量物料的上料和短距离转运,一般用于短距离设备上料。
