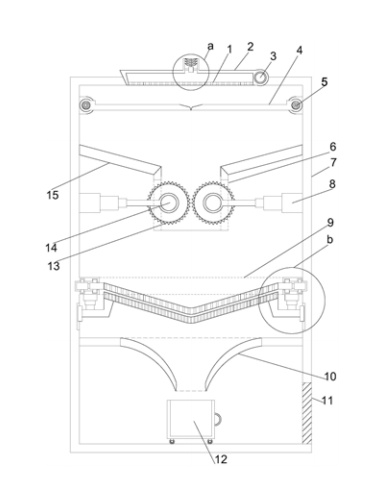

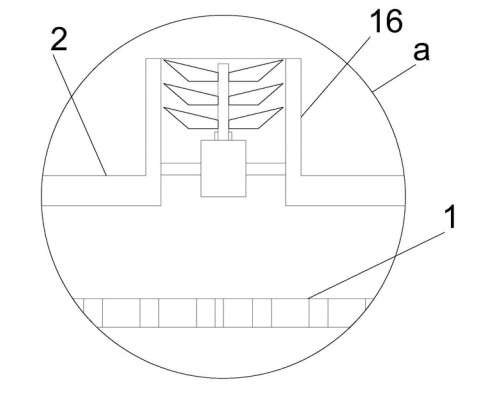

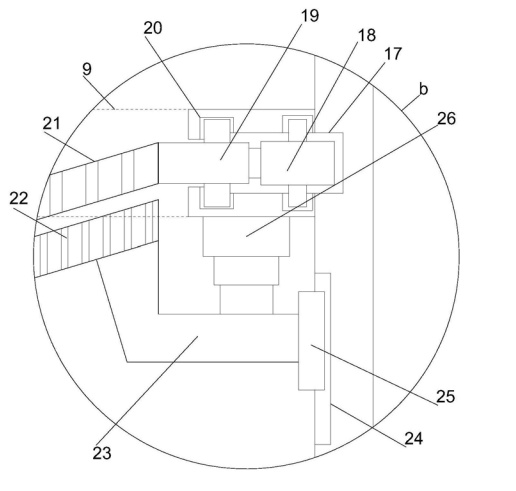

发明名称：一种熔融石英粉研磨装置
摘要
本发明涉及熔融石英加工领域，具体是一种熔融石英粉研磨装置，包括竖直设置的支撑安装筒，支撑安装筒的右下角设置有出料孔，支撑安装筒的内部中间位置内侧水平设置有传动安装环，传动安装环上方的支撑安装筒中间位置竖直设置有导料安装筒，导料安装筒的上端设置有锥面导料板，锥面导料板的边缘固定在支撑安装筒内，所述支撑安装筒的上端中间位置设置有转动安装罩，锥面导料板上方的支撑安装筒内对称设置有转动落料板，通过主动导流除尘，使得装置内部导料顺利，通过集中导料，控制间距的破碎，并通过同步升降控制研磨的精度，使得装置的研磨加工适应性强，能够显著提升装置的效率和质量。

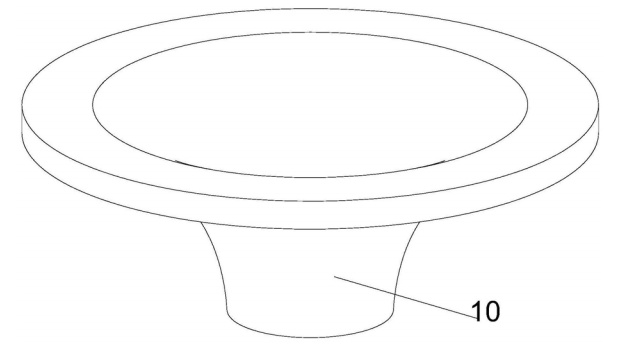

1-多孔导流板；2-安装罩；3-电控转轴；4-落料板；5-复位转轴；6-导料安装筒；7-支撑安装筒；8-液压伸缩柱；9-转动安装环；10-弧边锥面导料筒；11-出料孔；12-移动导料车；13-转动破碎辊；14-驱动转轴；15-锥面导料板；16-导流风机；17-安装槽；18-驱动齿轮；19-导向转动齿环；20环状导向槽；21-锥面研磨板；22-落料孔；23-升降安装环；24-升降导向槽；25-升降导向柱；26-同步升降柱

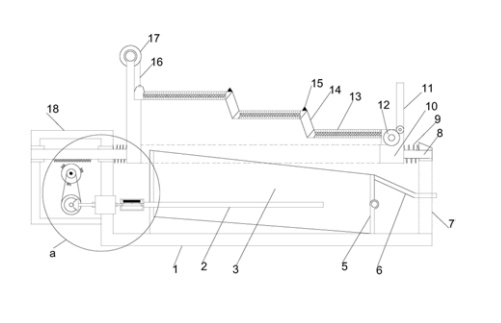

发明名称：一种熔融石英浮选装置
摘要
本发明涉及熔融石英生产领域，具体是一种熔融石英浮选装置，包括水平设置的支撑安装筒，支撑安装筒的左端设置有传动安装罩，支撑安装筒的正上方水平设置有L型晃动安装架，支撑安装筒的底部中间位置竖直设置有斜底安装筒，斜底安装筒右端正对的支撑安装筒上设置有出料孔，所述L型晃动安装架的右端通过支撑转轴向左设置有三阶梯转动板，L型晃动安装架的底部左右两端均水平设置有晃动导向柱，通过多级筛分，首先去除干扰的大尺寸颗粒，再通过振动斜面浮选，提升浮选的质量和效率，且通过晃动加速筛选的进行，通过倾角的调节，进一步提升装置的作业效率，同时导料高效稳定。
1-支撑安装筒；2-振动传动柱；3-斜底安装筒； 5-出料闸门；6-浮选斜导料板；7-出料孔；8-导向柱；9-复位弹簧；10-L型晃动安装架；11-转动导料板；12-支撑转轴；13-滤网；14-三阶梯转动板；15-限位块；16-牵引绳；17-电控绕线轮；18-传动安装罩；

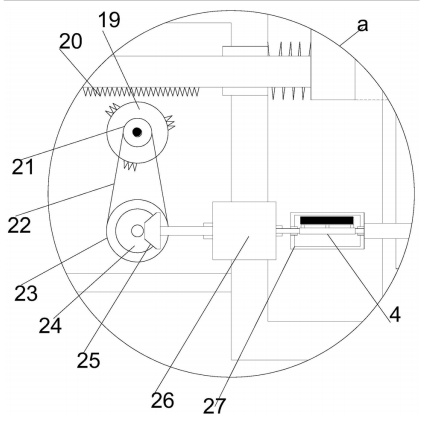

4-转动振动轮；19-周期齿轮；20-导向齿条；21-传动带轮；22-传动皮带；23-主动带轮；24-传动锥齿轮；25-有驱动锥齿轮；26-驱动电机；27-振动安装罩；
发明名称：一种熔融石英硅微粉加工设备
摘要
本发明涉及一种熔融石英硅微粉加工设备，在斗提机和原料仓之间连接磁选机，去除原料中含铁废料，废料从下料口分出。磁选过的原料经皮带秤进入球磨机，产品进入分级机，分级后合格产品通过除尘后进入成品仓，通过大螺旋、灌包机灌包。分级后不合格的副产物经蝶阀返回球磨机进行二次加工。在整个生产过程中，各个模块之间通过环保除尘管道连接环保除尘器，收集到的粉尘有专人回收利用。本发明将磁选和除尘两个模块很好的融入生产设备中，整套装置运行最多需要两名工人操作即可，在生产过程中整个车间可以实现无粉尘操作，集约且环保，得到超纯硅微粉。

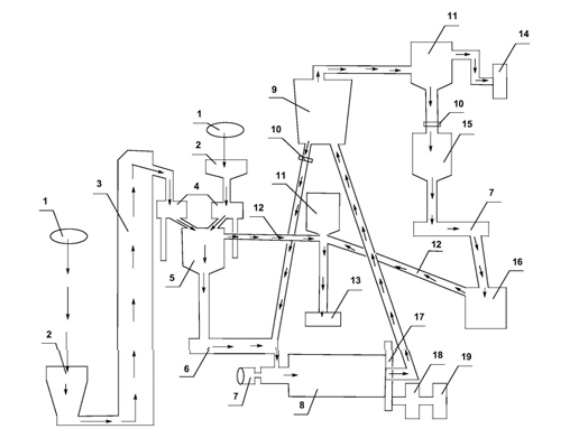

1-行吊；2-投料口；3-斗提机；4-磁选机；5-原料仓；6-皮带秤；7-螺旋；8-球磨机；9-分级机；10-蝶阀；11-环保除尘器；12-环保除尘管道；13-粉尘回收包；14-引风机；15-成品仓；16-灌包机；17-联动轴；18-减速机；19-电机

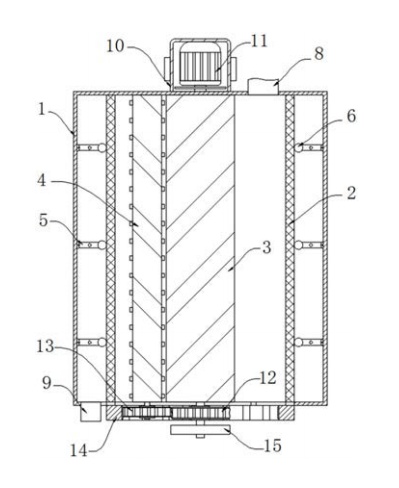

发明名称：一种熔膜铸造用熔融石英砂清洗装置
摘要
本实用新型公开了一种熔膜铸造用熔融石英砂清洗装置，包括壳体，所述壳体中设有环形结构的筛网，所述筛网将壳体内部分为内空间和外空间，所述壳体连接有转筒，所述转筒的侧面设有压筒，所述压筒和转筒连接有传动装置，所述内空间中开设有进料口，所述外空间开设有出料口，所述传动装置包括机箱，所述机箱内设有电机，所述电机与转筒过盈配合连接。本实用新型在电机的带动下，筛网、转筒和压筒分别转动，使得在压筒和转筒挤压下，石英砂被二次加工，使其满足尺寸条件后流出，并提高壳体内清洗液与石英砂的接触面积，提高清洗效果，在弹簧弹力作用下会使得连杆上的滚珠敲打筛网，使得筛网上附着的固体颗粒脱落，提高了筛网的过滤效果。
1-壳体；2-筛网；3-转筒；4-压筒；5-连杆；6-滚珠；7-弹簧；8-进料口；9-出料口；10-机箱；11-电机；12-太阳轮；13-行星轮；14-内齿轮；15-支座；
发明名称：一种熔融石英设备用防堵装置
摘要
本实用新型公开了一种熔融石英设备用防堵装置，包括设备外壳、驱动组件和转动杆，转动杆设置在设备外壳上，转动杆与驱动组件转动设置，且转动杆转动插设在设备外壳的前端上，转动杆位于设备外壳内的一端上固定设置有转盘，且转盘的前端边缘铰接有铰杆的一端，铰杆的另一端铰接在滑动管的外管上，且滑动管滑动设置在滑动杆上，滑动杆的下端固定设置在设备外壳的内底壁上；该实用新型中，通过增加了防堵杆，防堵杆的设置在驱动组件的带动下，会使得防堵杆上下运动，通过防堵杆的上下运动达到疏通进料管的作用，从而达到防堵的效果，本实用新型，结构设计合理，在实际工作中，可以达到防堵的效果。

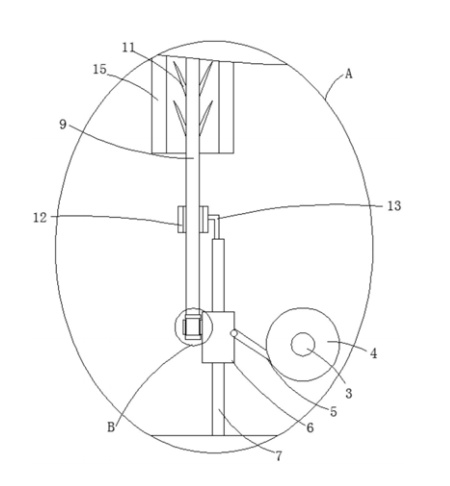

1-外壳；2-驱动组件；3-转动杆；4-转盘；5-铰杆；6-滑动管；7-滑动杆；8-固定块；9-防堵杆；10-下限位块；11-搅拌爪；12-螺纹管；13-支撑杆；14-限位块；15-进料管；

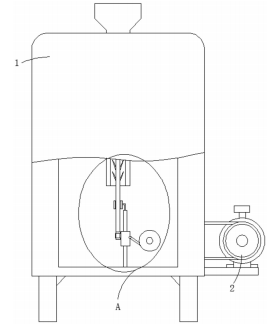

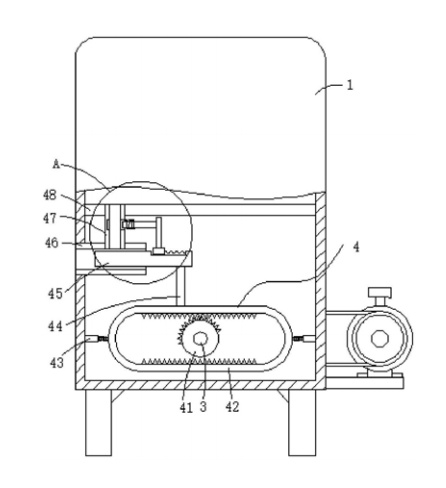

发明名称：一种熔融石英用定量分拨装置
摘要
本实用新型公开了一种熔融石英用定量分拨装置。本实用新型提供了一种熔融石英用定量分拨装置，包括设备本体、传动设备、转动杆和定量控制装置，传动设备设置在设备本体上，转动杆转动设置在传动设备上，定量控制装置设置在转动杆上，且定量控制装置设置在设备本体内；本实用新型中，通过增加了推动板、出料管和卸料管的组合结构，熔融石英通过卸料管进入出料管中，由于推动板在出料管内循环式运动，因此通过该种循环运动，可以保证每次推出的熔融石英含量一致，同时增加了限位板，这样可以保证通过卸料管进入出料管内的熔融石英每次的量一致，从而使得整个设备，在工作定量推动时，可以保证每次的量一致。
1-本体；2-传动设备；3-转动杆；4-定量控制装置；41-缺齿轮；42-环形齿轮；43-弹性伸缩杆；44-支撑杆；45-推动板；46-出料管；47-卸料管；48-隔板；

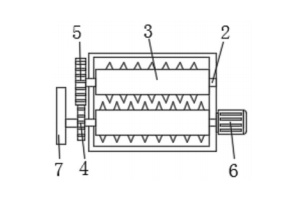

发明名称：一种熔融石英颗粒加工用上料装置
摘要
本实用新型公开了一种熔融石英颗粒加工用上料装置，包括外筒管，所述外筒管的内壁转动连接有两个平行设置的转轴，所述转轴的外壁固定套接有粉碎辊，两个所述转轴的同一端分别固定连接有主动齿轮与从动齿轮，且主动齿轮与从动齿轮相互啮合，其中一个转轴远离主动齿轮的一端固定连接有电机。本实用新型电机运行，带动转轴和与其位置对应的粉碎辊与主动齿轮转动、主动齿轮带动从动齿轮与其位置对应的粉碎辊转动，与从外筒管的上端口加入石英颗粒，石英颗粒落在两个粉碎辊上，由于主动齿轮与从动齿轮轮齿数目不同，从而使得两个粉碎辊差速相对转动，增加破碎齿对石英颗粒的剪切力，粉碎辊上的破碎齿将石英块打碎，便于加热熔融。

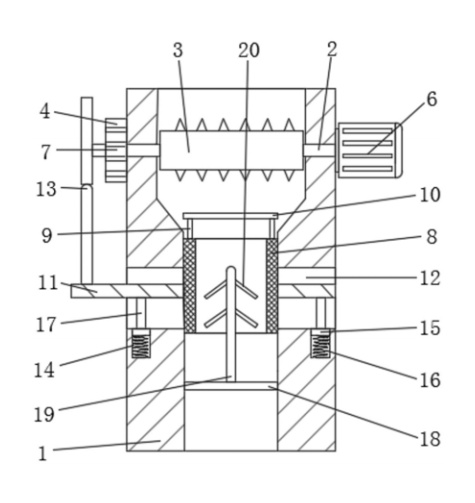

1-外筒管；2-转轴；3-粉碎辊；4-主动池轮；5-从动齿轮；6-电机；7-凸轮；8-内筒管；9-第一连接杆；10-挡板；11-滑杆；12-滑槽；13-压杆；14-空腔；15-滑块；16-弹簧；17-第二连接杆；18-横杆；19-竖杆；20-多组倒钩；
