中国粉体网讯 滤波器是基站射频核心部件，其主要部件是使发送和接收信号中特定的频率成分通过，而极大地衰减其他频率成分。基站滤波器主要有金属同轴腔体、陶瓷介质谐振和陶瓷介质三类。随着5G技术的发展，陶瓷介质滤波器逐步替代传统金属腔体滤波器成为主流。
陶瓷介质滤波器的优势
陶瓷介质滤波器是经粉体干压烧结后，两面覆银作电极金属化，经直流高压极化后产生压电效应。陶瓷片两面形变后产生电场而具有串联谐振特性。由于上述电磁波谐振发生在压力陶瓷介质内部，不需要固定谐振器，因此介质滤波器的体积较小。
另一方面，由于微波陶瓷粉体较金属腔体具有更高Q值的材料特性，大幅减小了插损，具有高带外抑制、温度漂移特性好、温度适用范围宽泛、多种形式的封装结构和输出接口形式的特点，满足了基站滤波器小型化的发展趋势，成为适配5G技术框架下，因频段增加而设备滤波器需求数量的增加、对高频谐振器Q值与功率容量的更高要求。

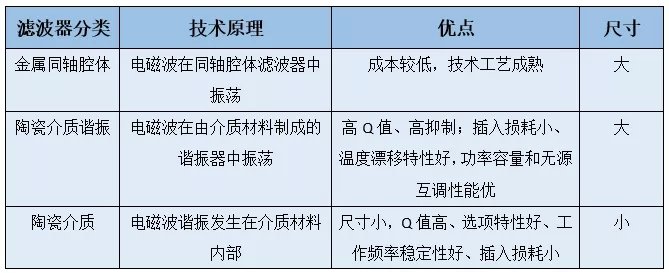

三种滤波器对比
陶瓷介质滤波器的生产

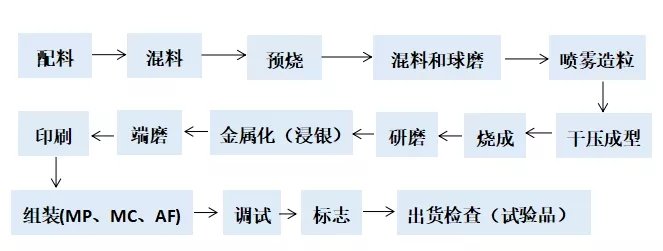

陶瓷介质滤波器生产工艺流程图
陶瓷介质滤波器的上游原材料主要是陶瓷粉体和介质谐振器。陶瓷粉体对滤波器性能具有重要影响，高介电常数(εr)和低介质损耗（Q×F值）是核心性能指标。介质谐振器由陶瓷粉体材料制作而成，其优点是体积小、便于实现电路小型化、温度稳定性高，以及使用上不受频率限制（包括毫米波频段）。高介电常数、低介质损耗和高Q值是核心性能指标。
陶瓷粉体不是自然界天然存在的，需要通过多种材料按照一定的比例铸压然后人工合成，制作工艺较为复杂。国内目前掌握陶瓷粉体生产工艺的厂商有国华新材料和灿勤科技等。
陶瓷滤波器的市场前景
5G基站向着小型化、轻量化和高集成化发展，Massive MIMO（大规模天线）技术使得天线的数量倍数增长，通道数达64甚至128个，因此对于滤波器的需求量将大量增加。陶瓷介质滤波器凭借高Q值，低插损，高介电，小尺寸、轻量化和低成本的优势，成为5G基站滤波器的主流。
目前，四大基站终端中，华为和爱立信倾向于陶瓷介质滤波器，中兴和诺基亚目前仍以小型化金属腔体滤波器为主，未来将向陶瓷介质滤波器过渡，陶瓷滤波器的市场份额将不断提升。据研究机构预测，5G时代全球基站数将近850万台，按每个基站3面天线，每面天线64个滤波器估算，介质滤波器需求16亿只，陶瓷介质滤波器全球市场容量约566亿元。
国内陶瓷滤波器企业
国华公司
广东国华新材料科技股份有限公司成立于2011年，是国内陶瓷材料及器件的龙头企业风华高科的子公司。公司以高科技研究成果为主线，致力于高技术、高附加值、前沿功能陶瓷材料及新型微波通信器件的研发和生产。
东山精密
东山精密集团是全球杰出的高科技、成长型企业，“致力于为智能互联世界制造技术卓越的核心器件”，专注于通信设备、精密金属结构件、LED技术及电子电路领域解决方案。
灿勤科技
江苏灿勤科技股份有限公司专业生产陶瓷介质滤波器、介质波导滤波器、介质谐振器、天线、腔体滤波器等，产线覆盖从陶瓷粉料备制到元器件成品出厂的全过程，是全球首家量产5G介质波导滤波器的生产商，亦是元器件技术国产化进程中的领头企业。
参考资料：
材料测试网.陶瓷介质滤波器在5G新时代的前景
豆丁网.行业研究报告-通信5G系列-滤波器市场空间倍增，陶瓷介质为主流
中国报告网.2018年中国滤波器行业趋势：5G时代陶瓷介质滤波器有望成为发展主流
百度.5G行业研究：基站陶瓷介质滤波器的高速发展之路
各公司官网
（中国粉体网编辑整理/初末）
注：图片非商业用途，存在侵权告知删除
