中国粉体网讯
金属粉末的物理性能主要表现在以下几方面：
1.金属粉末的粒度与粒度组成
金属粉末的粒度与粒度组成首先取决于金属粉末的制取条件，它对金属粉末的压制和烧结时的行为以及制品性能有着很大的影响。
使用颗粒直径来表征金属粉末粒度只有对于理想的球形金属粉末才是精确的，而对其它形状的金属粉末只能做近似的描述。金属粉末冶金多孔材料所用的金属粉末粒度主要在几微米到500微米之间。

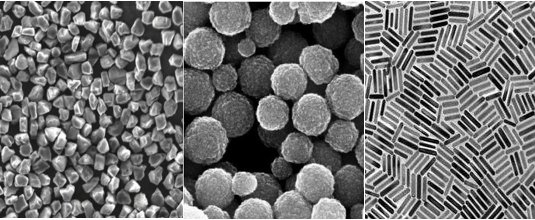

2.金属粉末颗粒的形状
金属粉末颗粒的形状是金属粉末性质的一项重要指标，它对金属粉末的工艺性能有很大的影响。制品的强度、透过性以及性能的均匀性(各向同性)都与金属粉末颗粒形状有关。
球形金属粉末和非球形金属粉末都可用来生产多孔材料，但是为了提高制品的孔隙均匀性和透过性而希望金属粉末是球形的。为了便于描述球形金属粉末，我们引用球形金属粉末的长轴与短轴之比值这样一个特征系数，并把这个系数小于1.2的金属粉末视为球形金属粉末。
对于复杂形状的金属粉末，可借助于与同等体积的球体的偏差来表示，或者用颗粒长度：宽度和厚度之比例来表征。在制造高透过性的多孔材料时，金属粉末的球形率(即球形金属粉末颗粒数与金属粉末总数之百分比)要求达到60%以上。
3.金属粉末的比表面
大多数反应都是在颗粒的表面上开始的，因此金属粉末颗粒的表面积与其容积或重量之比——比表面，是金属粉末冶金工艺中的重要参数之一，它直接影响金属粉末的压制性能与烧结性能。
就大多数金属粉末而言，比表面值可从每克0.01平方米到每克几十平方米之间。金属粉末的比表面不仅取决于金属粉末的粒度和形状，而且也和颗粒的表面状态(或称表面的发达程度)有关。
金属粉末粒度越细，形状越复杂，表面越粗糙，那么金属粉末的比表面就越大;相反，金属粉末粒度越粗，形状越规则(比如球形)，表面越光滑(无凸凹不平现象)的金属粉末，比表面就越小。而金属粉末的粒度、形状和表面状态又由金属粉末的制取条件和方法所决定。
4.金属粉末的真密度和显微硬度
金属粉末颗粒的密度，通常比生产它的原材料的理论密度小，这是因为许多方法制造的金属粉末都存在相当多的内部孔隙和大量的点阵空位。所谓金属粉末的真密度是指只包括颗粒内部闭孔孔隙的金属粉末的密度。金属粉末的真密度随制粉方法的不同而异，而且金属粉末的真密度还与氧化物的含量有很大关系。
金属粉末颗粒的显微硬度是表征金属粉末塑性的一种指标，显微硬度值在很大程度上取决于基体金属中各种杂质与合金元素的含量，并与晶格歪扭程度有关。在制备多孔材料时，金属粉末具有一定的硬度对于保证制品的高透过性能是有益的，因此，对于塑性好的金属(如钠钛粉)，为了达到一定的硬度值，往往在压制前进行研磨。
5.金属粉末的晶格状态
金属粉末颗粒通常是由各种尺寸的晶粒组成，而晶粒的尺寸和取向也取决于金属粉末的制造方法。在许多情况下，金属粉末粒度和晶粒尺寸之间是有联系的。在雾化法生产金属粉末的过程中，液滴从熔融液相冷却下来，较小的颗粒冷却得快，因而雾化金属粉末细颗粒的晶粒通常比粗颗粒的小。
一般说来，金属粉末是在非平衡条件下制得的，因此，各种方法所制取的金属粉末都不同程度地存在着晶体缺陷。例如，在还原氧化物时，氧化物的晶体结构要转变成金属晶体结构，但实际上这种转变是不完全的;雾化金属粉末由于很快从液态中结晶析出，并且存在氧化物，当然也就可能有晶格缺陷存在。
