中国粉体网讯 透气膜是允许水蒸气扩散透过但阻隔液态水渗漏的一种微孔膜，目前主要用于制造卫生防护用品以及透气性防雨布等制品，在医疗卫生、个人护理、建筑、农副产品包装等领域有广泛应用。
透气膜为什么用碳酸钙?用什么样的碳酸钙？
透气膜生产工艺过程是先将以碳酸钙为主的无机填料填充聚酯，然后经过流延或吹塑方式制成薄膜，最后通过对薄膜施加单向或双向拉伸作用，使聚酯基体与碳酸钙颗粒表面发生分离并在填料颗粒之间形成相互连通的微孔道，从而形成微孔透气膜。

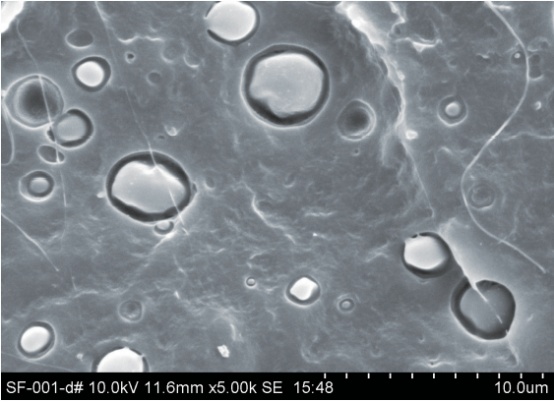

透气膜与填料“致孔”微观结构
一般而言，透气膜中碳酸钙粉体中位粒径D50稳定在1.8～2.2μm，BET为5-15m2/g，不过各企业产品依旧存在差异，国内外产品稳定性也存在差异。在透气膜制备工艺过程中，碳酸钙粒径大小和分布性能直接影响到加工流动性，进而决定了透气膜的生产速度和工艺稳定性，也对透气膜的拉伸成孔性、孔结构、透气性能和力学性能产生重要影响。
如何生产透气膜用碳酸钙?

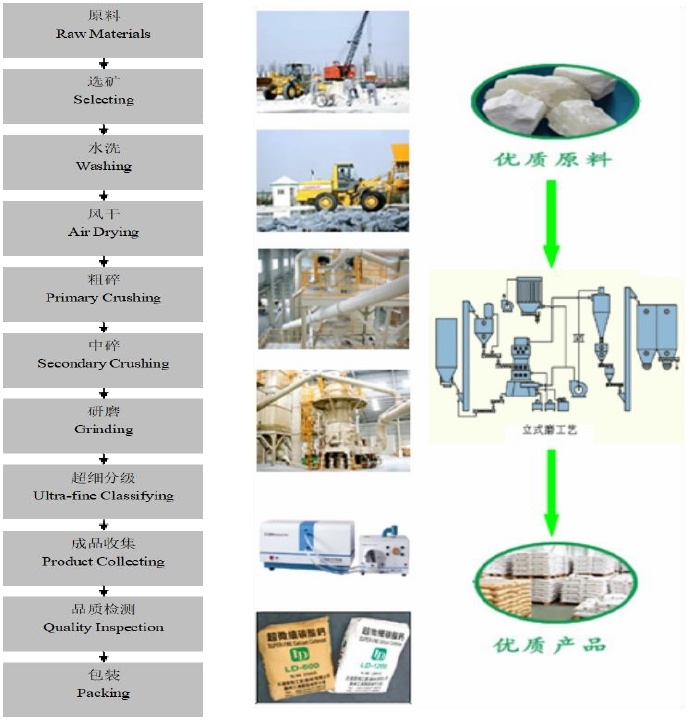

考虑到重质碳酸钙的化学性质以及生产效率与效益，较多企业采用干法制备的方式。
国产透气膜用碳酸企业、市场、装备、制备工艺、产品方面有哪些不足?
企业和市场方面：
目前，我国重钙产业情况是企业小规模生产，因此产业规模化程度低，而资源密集型粗放式加工仍占较大比例导致同行间无序竞争激烈，企业经济效益普遍低下，同时产业应用的装备与技术存在能耗高、规模小或污染严重等问题，大型节能规模化加工装备与工艺技术开发应用较少，精细化深加工设备与技术相对落后，等诸多原因导致我国重钙行业发展远远落后于发达国家。
工艺和装备方面：
（1）专用精细重钙粉体主要被世界碳酸钙巨头企业——瑞士OMYA、法国IMERYS等外企垄断。
（2）加工装备技术被德国ALPINE、ATRITOR等外企垄断，工艺技术被法国、日本等外企掌握。外资企业垄断后进行饥饿营销造成国内市场空白，导致透气膜成本居高不下，严重制约了我国透气膜企业的产品市场竞争力。
产品方面：
（1）颗粒粒径过小，而分散性差和吸油值高，会造成透气膜品质不稳定，且增加与树脂混合时的工作强度；小粒径粉体颗粒本身具有较大的比表面积和表面能，容易引起粉体团聚形成假大颗粒，导致粉体难以分散，影响透气膜生产工艺的稳定性和使用效果。
（2）颗粒粒径过大或球形化程度差，会造成流延后膜内的孔隙变大，导致透气膜透水，严重时可能会产生断膜。况且颗粒过大将会影响自身性能。
如何优化透气膜用碳酸钙生产工艺?
对于重钙干法制备工艺而言，最核心的工艺就是粉磨技术，其能直接影响粉料的产品质量。而根据重钙立磨粉磨过程，需要注意的是重钙粉料在经过粉碎成块后，需要控制粉料的颗粒大小要求及保证粉料功能特性，以达到透气膜原料要求。就核心工艺和装备而言，粉磨工艺中入料粒度、磨辊碾压压力、磨盘转速、料层厚度，分级工艺中分级机转速、风机风压与风量等等都是极为重要的优化思路。
2024年4月10日~11日，第三届全国碳酸钙产业高值化发展交流大会将在江西·吉安举行，届时合肥大学秦广超教授将在大会上作《膜用重质碳酸钙粉体粉磨分级工艺研究》主题报告，结合透气膜等专用重质碳酸钙粉体产业化关键技术，从粉磨、分级和流场稳定技术角度，为大家做专业讲解和汇报。
专家介绍
秦广超，合肥大学教授/原中国建材集团教授级高工，“十三五”期间推动碳酸钙产业创新发展先进个人，中国无机盐工业先进个人，全国非金属矿产品及其制品标准化技术委员会委员，中国非金属矿工业专家委员会委员，广西精品碳酸钙产业集群专家委员会专家等。
主要研究碳酸钙等矿物材料加工工程与应用，主持国家重点新产品/科技部科研院所专项资金/安徽省重点研发/广西重点研发等省部级项目7项；获广西科学技术二等奖2项，安徽省科学技术三等奖1项。（全国）非金属矿科学技术一等奖2项/二等奖2项，碳酸钙行业创新奖等奖励5项。
起草建材行业标准1项，修订国家标准1项；另发明专利10余项，实用新型专利6项，发表论文30余篇。
参考来源：
汪海晨，等：透气膜用重质碳酸钙粉磨分级研究，合肥学院
粉体网等
(中国粉体网编辑整理/昧光)
注：图片非商业用途，存在侵权告知删除！
