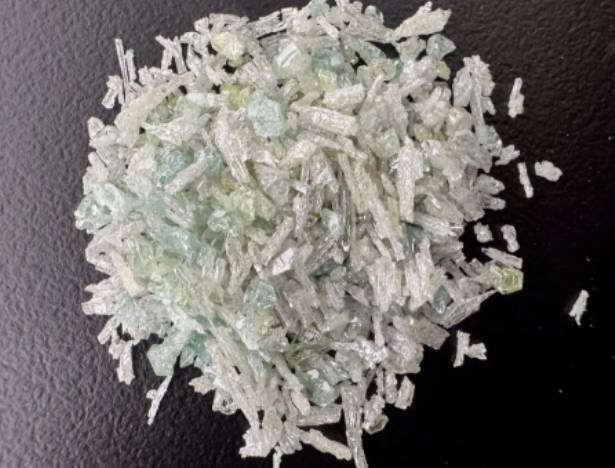

碳化硅这波竞争，大家眼睛都盯着衬底、器件，谁扩产、谁上车、谁拿单。但真往上游走一步，你会发现，高纯SiC粉体才是那个“不显眼、却卡量产节奏”的环节。它不站在聚光灯下，可长晶稳不稳、良率高不高、成本能不能压下来，都绕不过它。

行业里有个挺真实的现状：实验室里，谁都能拿出一罐高纯粉体，指标漂亮，跟海外巨头比也不虚。可一上产线，问题就来了——纯度飘、杂质超、批次不稳、成本下不来。说白了，纯度是实验室门票，量产才是产业终局。今天不扯太多学术理论，就从产业落地、成本控制、量产难度这几个角度，把几条主流路线摊开聊聊。

艾奇逊法：老工艺，便宜量大，但高端局基本没戏

提碳化硅粉体量产，绕不开艾奇逊法。百年老工艺，电弧炉高温反应，便宜、量大、成熟，传统磨料、普通陶瓷这些中低端场景全靠它撑着，全球产能占比也高。

但它的短板也很致命：原料杂质多，反应可控性差，粉体金属杂质高，纯度上限低。后期再怎么提纯，也很难做到PVT长晶用的高纯源粉标准。所以到了高纯半导体粉体这条赛道，艾奇逊法基本已经退出竞争，只能做基础产能补充，撑不起国产高端碳化硅突围。

碳热还原法：国产量产主力，也是现在最难啃的骨头

国内做高纯SiC粉体量产的企业，绝大多数都在攻碳热还原法。原因不复杂，现阶段它性价比最高。

相比艾奇逊法，碳热还原法可以通过优化高纯硅源、碳源配比，精准调控高温反应环境，把杂质压下来，稳定做出电子级高纯微米粉体，基本能满足碳化硅衬底长晶的基础需求。从量产角度看，设备门槛适中，产能扩展性强，不用死磕超高精密进口设备，适合国内企业快速放大。

但痛点也真痛：能耗高、反应温度苛刻，粉体还容易团聚，批次一致性很难控。很多企业小试、中试数据很漂亮，一扩产就露馅——粒径不均、微量杂质波动，下游长晶良率跟着受影响。

所以现阶段的碳热还原法，是国产粉体的“基本盘”。但真想追上海外高端水平，绕不开三件事：降能耗、稳批次、控杂质。

CVD气相法：纯度是真高，成本也是真高

单论纯度，CVD化学气相沉积法是天花板。气相前驱体反应合成，结晶质量好，杂质极低，高端PVT长晶、高精密半导体场景很吃这一套，也是海外高端长晶级SiC粉体的主流路线之一。

但问题也很直接：它不太适合大规模量产。设备贵，反应慢，粉体收集难，对气源和设备内部配件纯度要求还特别高，整体成本自然下不来。结果就是，CVD能做出顶级粉体，但做不出产业需要的产能。

短期看，它很难成为国产粉体突围的主力路线，更多还是高端小众场景补位。

燃烧合成、等离子体法：低成本黑马，先过量产验证关

这两年，燃烧合成法、等离子体法很热，研究和产业化试水都多，算是低成本量产的潜力赛道。

它们最大的亮点是反应快、能耗低、成本优势明显，还能做纳米级、高活性的高纯SiC粉体，正好踩中行业“降本增效”的需求，也避开了传统碳热还原高能耗的痛点。

但问题也很明显：量产稳定性不够。工艺容错率低，一放大，粉体形貌、纯度批次差异就难控，而且缺少下游长晶企业长期批量验证。现在看，它们属于“潜力足够、落地不足”，未来可能是差异化突围的关键方向，但还得磨工艺、攒量产数据。

没有最优工艺，只有最适合量产的工艺

把几条路线放一起看，行业现状很清楚：传统工艺够量产，但纯度不够；CVD够纯度，但产能不足；新工艺有潜力，但还没成熟。碳热还原法，仍是当下兼顾纯度与产能的最优解。

高纯碳化硅粉体这场仗，早就不是单纯比技术路线。谁能保证高纯度的同时，把批次一致性稳住、把成本压下去、还能稳定规模化供货，谁才有资格谈突围。

国产替代进入深水区，粉体作为上游核心原材料，工艺迭代、量产突破的速度，最终会决定整个国产碳化硅产业能走多高。
