中国粉体网讯 在氧化铝及其系列产品的生产中，Na2O含量是评价原料纯度与制品性能的重要指标，直接关系材料的力学强度、电绝缘性、光学性能及高温稳定性。随着电子陶瓷、平板显示、新能源及高端耐火材料等领域对低钠氧化铝需求的持续增长，行业对Na2O含量的控制标准日趋严格。
高纯氧化铝，来源：Polar
然而，在现行拜耳法工艺条件下，Na2O易在铝酸钠溶液中循环富集，并以附着碱和晶间碱等形式赋存于氢氧化铝及最终氧化铝产品中，难以在后续工序中完全脱除。如何在保证生产效率与能耗水平的前提下，实现Na2O含量的精细化控制，已成为制约氧化铝企业产品质量提升和成本优化的核心问题。
Na2O从何而来？
在拜耳法生产氧化铝的过程中，杂质氧化钠主要沿两条路径进入最终产品：一是以附碱和晶间碱的形式赋存于中间产物氢氧化铝中，二是在高温煅烧阶段由钠盐分解或固相反应重新生成。
铝土矿溶出时，部分钠以可溶形式进入铝酸钠溶液，并在后续分解、过滤、洗涤环节中部分残留在氢氧化铝颗粒表面及内部。若洗涤强度不足或粒度偏细，附着的母液碱难以彻底去除，这部分碱在焙烧时会与氧化铝反应生成β-Al2O3等含钠相，直接提高成品中的Na2O含量。同时，铝酸钠溶液在循环过程中因浓缩、蒸发等操作不断富集钠，当局部过饱和或分解条件不当时，易在晶粒边界析出含钠铝酸盐，形成难以通过常规水洗脱除的晶间碱。
另外，在采用烧结法或联合法处理高硅铝土矿时，为了改善矿石的反应活性，通常需要加入碳酸钠等碱性助剂，这外加的钠在熟料溶出和脱硅阶段部分进入溶液，但有部分则会固结在水化石榴石等中间相中。尽管通过多段逆流洗涤可回收大部分附碱，但仍有一定比例的钠残留在固相，并在后续焙烧中转入氧化铝晶格或晶界。
除此之外，赤泥堆放以及母液苛化等步骤一旦未能及时完全回收，也会导致钠元素在体系中反复循环，从而间接增加到最终产出的氧化铝产品当中。因此，氧化钠的存在伴随了从矿石的加工溶解、溶液的循环回收，到中间体的沉淀分离，直至最后经过高温转晶等一系列生产步骤。氧化钠不仅种类繁杂，且遍布全厂，要对其浓度加以控制，就必须在整个生产工艺过程中进行全面把控。
如何脱除杂质Na2O？
目前常见的氧化铝脱钠方法主要有水热法、洗涤法以及添加剂脱钠法。
水热法脱钠
水热法脱钠是指将拜耳法生产的三水铝石置于高压釜中进行热处理，三水铝石在高温高压下发生氢键断裂、脱水和晶层破碎等后转化为一水软铝石，包裹碱和晶间碱随之被部分释放出来溶于水中。这种脱钠方法具有设备要求低、操作性强以及经济环保的优点。
洗涤脱钠
Na2O在氧化铝中主要存在形式有三种：附碱、晶间碱、化合物碱。附碱可通过洗涤去除，晶间碱和化合物碱较难洗掉。晶间碱为三种碱赋存形式中占比最大，且无法通过物理洗涤的方式去除，但通过调整种子分解的工艺制度可减少晶间碱含量。
洗涤法一般采用硫酸、纯水、热水等形式，由于硫酸等可与Na2O发生中和反应，酸洗的脱钠效果比热水和纯水好，可以洗掉附碱和少量晶间碱，而热水洗和纯水洗只能去除附碱。
煅烧过程添加脱钠剂
部分氟系、氯系和硼系添加剂如AlF3、NH4F、MgCl2、NH4Cl、H3BO3等均有促进氧化铝结晶生长和脱钠的双重作用，但不同添加剂对于这两种不同的作用效果具有侧重点。
氧化铝中杂质氧化钠的控制策略
多参数协同优化
在氧化铝产品向高端化、功能化发展的背景下，Na2O含量已成为决定其市场定位与附加值的关键指标。因此，控制策略的核心在于从系统工程的视角出发，对影响Na2O赋存形态和迁移路径的多维工艺参数进行协同设计与优化，而非孤立地调整单一工序。实践中，产品Na2O含量可近似视为各工序Na2O“输入-迁移-输出”的叠加结果。
工艺制度动态适配
为了将Na2O控制策略有效落地，必须打破传统固定参数、离线调整的模式，构建能够根据实时工况进行自适应调节的动态工艺制度。其核心在于将分解、焙烧等关键工序的控制逻辑从静态设定升级为动态寻优，使工艺参数始终与矿石性质、设备状态及产品质量目标相匹配。
在烧结环节，可根据在线粒度仪及比表面积的检测数据，适时调整回转窑或流化床各温区的温度值及燃料供给量。若发现最终产物α-Al2O3的转化率偏低，可通过自动调节烧结曲线适度校正，在不影响产量的基础上，通过调控相变进程降低Na2O的负面影响。
原料与设备精细化管控
面对日益旺盛的市场需求，末端治理已无法满足高端领域的使用要求，因此控制思路必须前移，在原料端和设备端精雕细琢，从根源上限制Na2O的带入和夹带，在设备内部阻断其异常沉积及循环累积的路径。
在原料控制环节，需构筑矿石-碱液-辅料三维质量管控体系。
针对铝土矿，按品级分垛并精准配料，避免高钠矿石集中处理；对循环母液和补加碱液，实行实时浓度与杂质监控，建立苛性比、蒸发负荷与Na2O的联动控制，减少系统内Na2O积累；同时严格限定辅料杂质并优化加入方式，防止钠盐沉淀导致结疤和循环问题。
同时，需强化洗水效率，抑制结疤生长：优化赤泥沉降槽、叶滤机等设备的水动力学（如增设导流、调整转速）以减少短路流和死角，提升固液分离；优化平盘过滤机洗涤流向与喷淋量，确保滤饼均匀洗涤，降低附碱；在溶出、蒸发等易结疤区严控过饱和度、流速和温度，配合在线监控，初期及时酸洗或机械清疤，防止结疤增厚和Na2O释放。

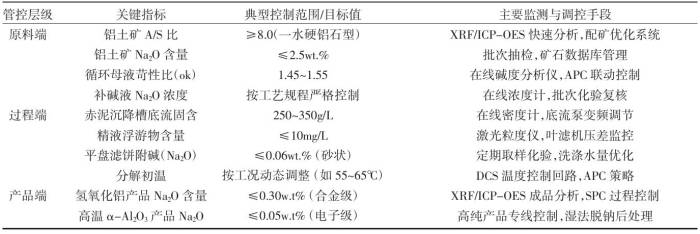

氧化铝生产Na2O精细化管控关键指标体系
生产线差异化调控
不同氧化铝生产线在入料品质、装备条件及产品目标定位等方面存在较大差异，因此Na2O的管控措施绝非“一刀切”，而需坚持“因线施策、分类管控”的基本原则，结合各生产线具体情况量身定制个性化管控方案。
实际操作中，可明确每条生产线Na2O产生和传递过程中的核心控制节点，涵盖原料特征、工艺流程、装置条件和产品目标等方面。通过评估，可将生产线划分为不同“控制类别”。例如，对于采用高钠原料、生产普通冶金级氧化铝的A线，重点加强赤泥洗涤和母液苛性比管理；对于使用低钠物料、生产电子级低钠氧化铝的B线，则需在种分粒径控制、多级深度洗涤及煅烧除钠等关键环节重点发力。
针对每条生产线，单独建立并持续优化“Na2O控制模型”，明确关键指标与工作范围；同步构建“控制策略库”，将最优操作固化为标准流程，便于查阅。最后，建立跨系统对标共享制度，定期组织技术会议，对比管控效果，交流有效方案与改造经验。
小结
上述措施从根源上减少钠的带入及积累，通过对生产各环节的精准控制和充分分离，实现Na2O含量控制在预期范围的目标。未来，应通过进一步加强在线检测、数字建模及智能控制等技术的应用推广，低钠氧化铝的长期稳定高品质生产将获得更可靠的技术支撑，为行业高质量发展奠定基础。
来源：
聂銣昌等：氧化铝中杂质氧化钠来源与控制技术研究
周海萍：高导热Al2O3深度脱钠及其在制备过程中晶体生长控制研究
温亚平：氧化铝中杂质氧化钠控制技术分析与应用
（中国粉体网编辑整理/空青）
注：图片非商业用途，存在侵权告知删除
