中国粉体网讯 在锂电工厂里，最占地方的设备之一是涂布烘箱。一条产线的烘箱长度通常在60到100米，占前段工序一大半的厂房面积。烘箱的作用是蒸发浆料里的NMP溶剂，这个过程的能耗占整厂总用电的30%到50%。还需要配上NMP回收系统。

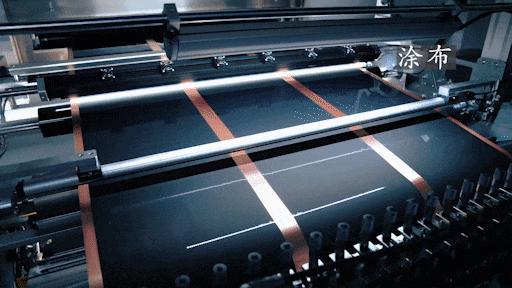

来源：雄韬股份
这就是过去三十年锂电池行业主流的湿法涂布工艺，技术成熟，但设备贵、耗电多、占地大。
干法电极颠覆了这种工艺，其直接把活性材料、导电剂、PTFE粘结剂粉末混合，通过高速剪切使PTFE纤维化，再把粉末混合物辊压成一张自支撑膜，最后热压到铜箔或铝箔上。整个过程没有溶剂，所以没有烘干和回收环节。目前，特斯拉、松下等巨头以及数十家初创公司，正在全力推动干法电极量产。
湿法工艺的主要成本
传统的湿法涂布流程是：活性材料+导电剂+粘结剂（PVDF等）+溶剂（NMP）→搅拌成浆料→涂布到集流体→长烘箱加热蒸发NMP→溶剂回收→极片。
其中，NMP（N-甲基吡咯烷酮） 是高沸点、高极性的有机溶剂，沸点高达202℃。为了在高速涂布（60-100米/分钟）下彻底蒸干它，烘箱温度通常要设在120-150℃，长度设在60-100米。
其成本体现在四个方面：
能耗：烘干能耗高，占电芯生产环节总能耗的 30%–50%。
设备：一条10米涂布头加上80米烘箱、NMP回收装置，整套造价占前段产线的60%以上。
环保与安全：NMP溶剂有毒，水体/土壤污染难生物降解，必须回收处理，回收成本约 1.2–1.6万元/吨。
厂房：百米级烘箱需要大跨度洁净车间，拉高了基建成本。
在湿法工艺中，涂布、烘箱、回收三部分形成了一套昂贵且笨重的系统。
干法电极的成本优势
相比湿法工艺，干法电极省去了浆料制备、涂布、烘烤和NMP回收等环节，产线长度从上百米缩短至20米以内，设备投资、能耗和厂房面积均显著降低。同时，干法完全不需要采购NMP——湿法即便回收率较高，也无法做到100%回收，且回收设备还存在折旧与运行成本。
综合来看，干法电极的成本预计比湿法低30%左右。考虑到当前电池制造企业的毛利率普遍低于30%，这一降本空间具有显著的实际价值。据LG Energy Solution表示，干法工艺可降低17%–30%的电池制造成本。
干法电极的性能加成
干法电极的价值不止于降本。无溶剂工艺还能实现一些湿法难以做到的事情：

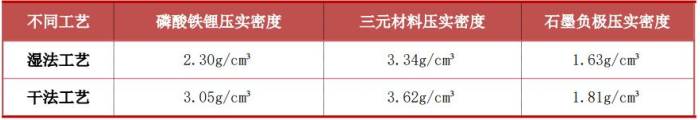

更高压实密度：干法工艺依赖物理压实与网络结构成膜，可显著减少孔隙率，提升结构均一性与机械强度。这使得干法电极具备更高的压实密度，单位体积内的活性物质含量更高，体积能量密度提升明显，同时也优化了电子/离子传输路径，有助于提升倍率性能与界面循环稳定性。
超厚电极：湿法涂布受限于溶剂扩散速度，量产中单面厚度通常不超过150μm。干法自支撑膜可以做到200-300μm甚至更厚，减少集流体和隔膜用量，提升电芯能量密度。
兼容固态电池：硫化物电解质、金属锂负极对有机溶剂极度敏感。干法是无溶剂工艺，几乎是全固态电池极片制备的唯一可行路线。因此做固态电池的企业大多同步开发干法。
当前主要瓶颈
干法技术提出已有几年，但尚未大规模量产。主要卡在以下几个问题上：
材料适配性差，制约规模化应用
当前工艺下，干法电极不使用溶剂，导致粘结剂难以均匀分散、导电剂易团聚，无法形成有效的导电网络。同时，活性材料在干混过程中容易破碎、分布不均，使得极片结构松散、压实密度偏低。不同材料之间的匹配性也较差，影响电极的一致性与机械强度。这一问题在高镍、硅碳等新型材料体系中尤为突出，严重制约了干法电极的规模化推广。
工艺窗口窄，成膜质量难以控制
成膜是干法工艺的核心环节，但工艺窗口非常窄。实际生产中，温度、压力、张力等参数稍有偏差，就会引发表面缺陷、厚度不均、褶皱或横纹等问题。特别是面对小粒径的磷酸铁锂材料时，成膜难度成倍放大，极片质量控制更加困难。
设备与工艺适配性不足，传统设备难以满足要求
干法电极工艺是一次从材料到底层工艺、再到装备的系统性重构。传统设备基于湿法涂布设计，未充分考虑干法的特殊需求，在温度控制、辊缝调节、连续压制等关键参数上难以满足干法工艺的苛刻要求，导致设备与工艺之间的适配性严重不足。
结语
干法电极省掉了涂布烘箱和NMP回收系统，前段设备投资和能耗都有明显下降，同时支持超厚电极和固态电池工艺。这是它受到行业关注的主要原因。
但目前干法仍未大规模量产，核心瓶颈仍集中在材料适配性、工艺窗口控制以及设备与工艺的适配不足这三个方面。如何让粘结剂与导电剂均匀分散、如何在大宽幅下稳定成膜、如何让传统设备满足干法工艺的苛刻要求——这些工程问题没有现成答案，需要材料、设备、电芯企业共同解决。
未来几年，湿法和干法会长期共存。现有湿法产线改造成本高，将继续运转；新建设的产线，尤其是面向固态电池或超厚电极的产品，可能会优先尝试干法。
参考来源：
徐桂培.《干法电极技术在超级电容器和锂离子电池中的研究进展》
东莞证券.《固态电池系列之干法电极专题报告》
清研电子.《从湿法升级到干法，锂电产业的必然之路》
清研纳科、东吴证券、高工锂电等
（中国粉体网编辑整理/乔木）
注：图片非商业用途，存在侵权告知删除！
