中国粉体网讯 泛半导体产业，它是指包括集成电路、平板显示、LED、太阳能电池、分立器件以及半导体设备材料产业的一个统称。由于高纯度陶瓷材料在复杂的物理和化学环境下能保持高度的稳定性，因此得以在泛半导体行业中广泛应用。但是泛半导体行业对陶瓷零部件有着很苛刻的要求，从粉末处理到最终清洗的垂直生产体系以及ISO认证的质量管理系统，制造企业需确保每一道工序都具有高可靠性。
陶瓷材料具有优异的电/热绝缘性和耐腐蚀性，可以承受严苛工艺环境的挑战，因此是新材料产业发展的重要组成部分，在高端产业市场有着独有的优势。但要真正实现某些特殊的性能要求，精细陶瓷在制作上不仅要严格控制原料的化学组成、粒度分布、颗粒形貌等指标，而且还需要采用精确的化学计量和新型制备技术才能获得理想的制品。
在制备先进陶瓷的过程中，烧结是最重要的一个环节。从根本上说，烧结是粉末发生扩散传质产生致密化，从而使陶瓷材料具有均匀显微结构、稳定形状以及优异性能的过程。在烧结过程中，除了降低烧结温度、缩短烧结时间、细化晶粒、消除残余气孔是制备高性能陶瓷材料的关键之外，使用可靠的烧结设备往往事半功倍。
目前国际泛半导体陶瓷材料的头部企业（如日本京瓷，日本大和热磁等）均大量采用先进大气烧结炉用于泛半导体陶瓷材料的烧成。该设备相对于电炉来说，优势在于：更优异的安全排胶特性、更优异的温度均匀性及气氛均匀性，能实现大批量、低成本生产泛半导体陶瓷材料。

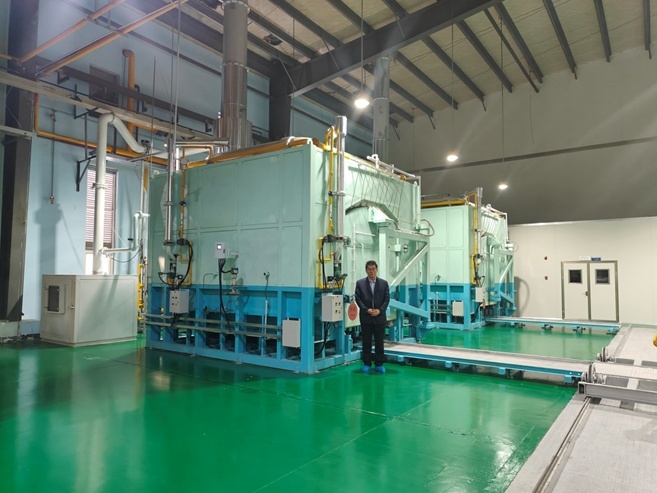

科浩热能半导体大气烧结炉
多年以来，科浩热能致力于相关窑炉工程的设计、建造，积累了较多的经验。其制造的先进大气烧结炉对标日本最先进窑炉公司的同类型大气烧结炉，在主要使用指标上已完全达到进口替代效果，目前已经占据国内高端泛半导体陶瓷材料烧结设备市场的25%以上，同时，与之对标的原型窑炉相比，科浩热能具有绝对的价格优势。
中国粉体网将于2023年12月20-21日在湖北宜昌举办“第六届新型陶瓷技术与产业高峰论坛”，届时，淄博科浩热能工程有限公司总经理刘培新将带来题为《科浩热能泛半导体陶瓷行业精密陶瓷、结构陶瓷原位排胶烧结一体化大气烧结炉介绍》的报告，带你了解泛半导体陶瓷材料用大气烧结炉的故事。
