中国粉体网讯 二维原子晶体是具有原子级厚度的超薄材料，包括石墨烯(graphene)、六方氮化硼(h-BN)、硫化钼(MoS2)、硫化钨(WS2)等。与体相材料相比这些结构具有许多特殊的物理化学性质，并广泛应用于微电子器件、光学器件、化学传感器、催化反应等领域。然而这些性能和应用实现的前提是材料的可控、精准和规模制备。因此，两维原子晶体制备过程中所涉及的调控方法、生长机理等问题显得尤为重要。
（图片素材来源网络）
在二维原子晶体的制备研究中，化学气相沉积（CVD）是目前最为行之有效的方法。CVD过程通常是在高温和高压下进行的，生长前驱体中的原子不可避免的会扩散到衬底表面以下。已有的研究表明C、O、B、H等元素在许多金属表面上处在近表层区域较表面上和体相更稳定，因此CVD过程中金属衬底表面的近表层物种应该是普遍存在。近表层物种对表面二维原子晶体的生长影响显著，但是缺乏深入的理解。

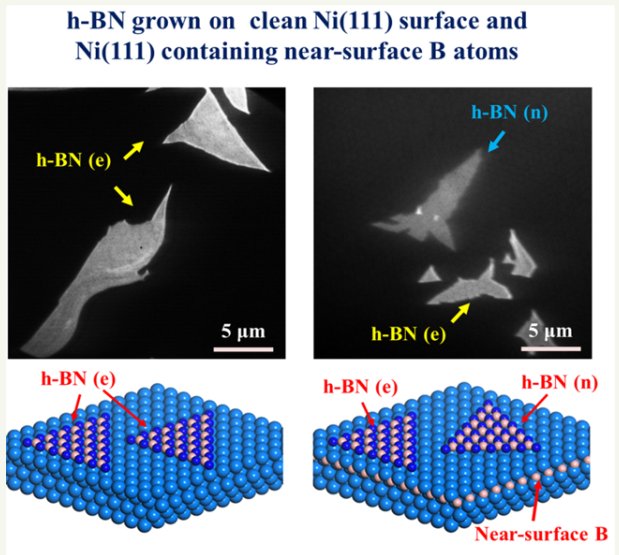

中科院大连化学物理研究所包信和院士和傅强研究员团队，以“近表层B对Ni(111)表面六方氮化硼(h-BN)外延生长的调控”为示例，借助于低能电子显微镜（LEEM）和光发射电子显微镜（PEEM）的原位动态表征，系统研究了近表层物种在二维原子晶体生长过程中的影响和作用。发现在干净的Ni(111)表面仅形成外延h-BN结构；而近表层B被引入到Ni(111)表面后，它弱化了所形成的h-BN与Ni(111)之间的相互作用，导致非外延h-BN结构的形成。同时还观察到非外延h-BN在高温退火时转变为外延h-BN结构，证明Ni(111)表面外延h-BN在热力学上更稳定。该研究还提出氨化驱动近表层B物种的表面偏析生长h-BN的新方法。这一研究为调控二维原子晶体的外延特性提供了新途径。
（中国粉体网编辑整理/小虎）
