珠海欧美克仪器有限公司

一文了解日本丸尾钙公司及其碳酸钙生产工艺


来源:中国粉体网   黑金

[导读]  日本的沉淀碳酸钙(PCC)工业很发达,主要的生产厂家有:白石钙业(Shiraishi),丸尾碳酸钙公司(Maruo),奥多摩碳酸钙(Okutama Kogyo)。

中国粉体网讯  日本的沉淀碳酸钙(PCC)工业很发达,主要的生产厂家有:白石钙业(Shiraishi),丸尾碳酸钙公司(Maruo),奥多摩碳酸钙(Okutama Kogyo)。


丸尾碳酸钙公司(Maruo)





1926年,公司成立,最先为涂料颜料销售;

1931年,生产沉淀碳酸钙得神户分公司成立;

1932年,成立东京办事处;

1949年,生产胶体碳酸钙;

1957年,组装组装tsuchiyama、胶体和沉淀碳酸钙的研制;

1961年,成立名古屋办事处;

1964年,土浦 在大阪证券交易所上市;

1983年,建立了中央研究实验室;

2003年,成立丸尾(上海)贸易有限公司;

2007年,成立东莞立丸奈米科技有限公司;

……


Maruo 钙在 1926年从颜料的制造中迈出了一步, 如今成为碳酸钙的综合生产厂家。


丸尾钙的总部设在神户,总部工厂的生产能力是8万吨/年,包括沉淀碳酸钙(PCC)和重钙(GCC)。其他属于该公司的沉淀碳酸钙(PCC)生产工厂位于明石、土浦、土山,另外还有三个工厂生产的重质碳酸钙(GCC)。

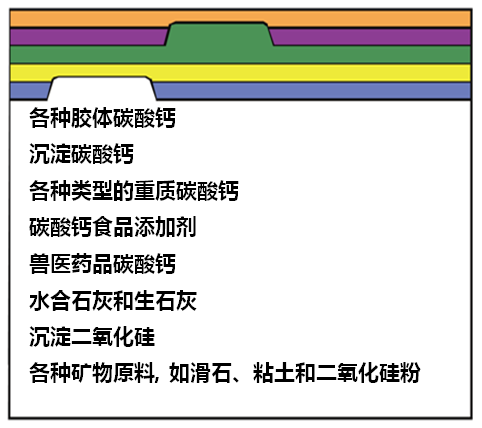

主要业务:碳酸钙生产销售及其他工业原材料产品的制造和销售。





主要新产品:

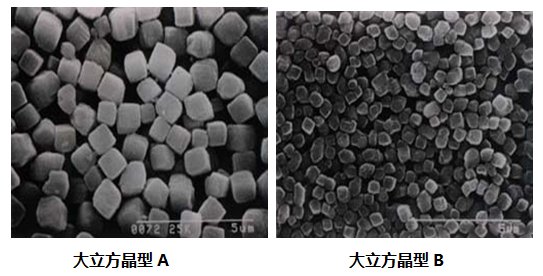

大立方体的碳酸钙

立方-A型:主要作为光散射剂加到塑料中,较传统光散射的填充物优秀的分散性、均匀性;有平均4μm和7μm二种粒径产品;因为晶体结构相对单一,可以提高树脂的表面光泽。


立方-B型:优秀粒子均匀性,作为抗粘剂,可用于视频膜、电容器薄膜等;作为液体密封材料(如环氧树脂)等的填料;光散射村料的填料。





晶须碳酸钙

由于晶须细的形状,可提高制品的强度、弹性模量、表面光滑性、取向增强和同向性;具有优秀的耐碱性;折射率为1.53-1.68,与树脂接近,透明性好。

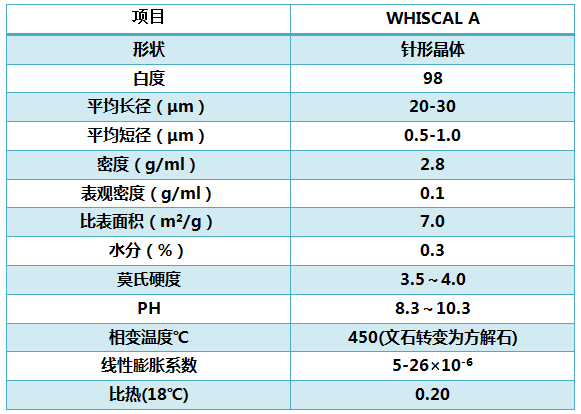

丸尾的晶须碳酸钙的指标

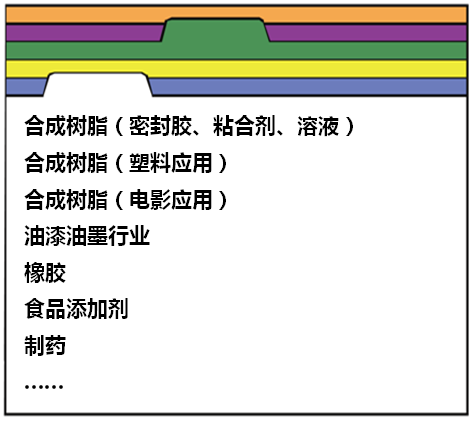

产品应用:

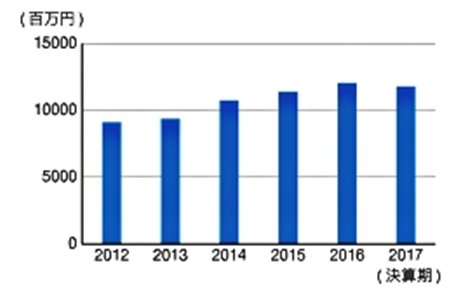

2012-2017年主业务销售额

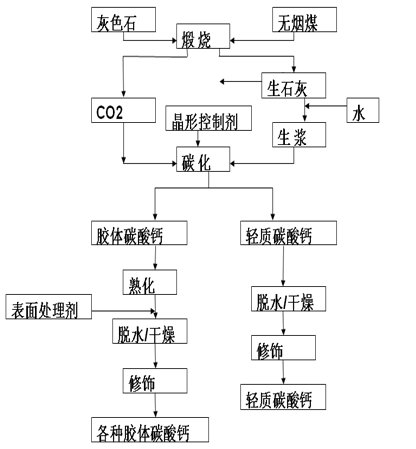

丸尾公司沉淀碳酸钙生产流程


丸尾对石灰石原料的要求


丸尾不同碳酸钙晶体的指标



丸尾公司沉淀碳酸钙生产流程




丸尾纳米碳酸钙的生产工艺


1.纳米钙的一次碳化工艺

消化时控制生浆的比重和电导率,生浆降温至20度左右,碳化前进行调浆,比重在ρ=1.065左右,一次碳化采用大流量碳化,到PH值降至10.0左右,停止碳化,打入大桶进行熟化。


2.二次碳化工艺

静置数小时后,对浆一边搅拌进行小流量碳化,控制PH值为9-10,熟化时期间亦需调整PH 2-3次,熟成终了判定碳酸钙的BET氮气吸附法比表面积、空气透过比表面积、熟浆粘度,达到合格后,通入CO2,把PH值降至7左右,熟化时间是一天左右,碳化时间是一小时左右,最终PH值降至7后。


3.表面处理工艺

将表面处理的碳酸钙浆升温至60℃以上,然后进行表面处理,皂化时控制皂化温度为80℃,用乳化机进行乳化皂化的表面处理剂,均匀,表面处理剂完全乳化后应呈透明色,不发生沉淀。表面处理剂加入后搅拌一小时后进行脱水,干燥。


4.干燥工艺

干燥采用链带式干燥,因为链带式干燥的产品白度好。白度对于纳米碳酸钙(NPCC)用于塑料PVC时特别重要。


5.核心技术

主要核心技术是碳化时的采用两次碳化技术,两次碳化的条件不同,控制流量和存放时间,根据市场需求,调节碳化和表面处理配方。


丸尾在中国



丸尾(上海)贸易有限公司




2003年成立,主要从事丸尾钙株式会社产品的销售;东莞立丸奈米科技有限公司的代理销售;其他各种无机化学原料的销售。为涂料、塑料、橡胶、密封胶、溶剂、粘合剂等行业的厂家提供矿物原料。


东莞立丸奈米科技有限公司


2007年成立,主要从事生产和销售精细化工:无机粉体填料(超细工业碳酸钙),并提供相关售后服务。


目前在中国销售的是表面处理的纳米碳酸钙产品,用户是聚氨酯、聚硫、硅酮密封胶和汽车底涂生产厂,其中KALFIN200、200M以及CARLEX50适合于单组分有机硅密封胶使用,该公司销量最大的品种是KALFIN200、200M,挤出性能、强度、触变性能及深度固化性能可以;CARIEX50相当于白石钙业白艳华CC。


推荐12
相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:中国粉体网"的所有作品,版权均属于中国粉体网,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:中国粉体网"。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

  • 即时排行
  • 周排行
  • 月度排行
图片新闻
