中国粉体网讯 东京大学2016年11月29日宣布，开发出了被广泛用作石化催化剂的沸石的超高速合成技术“二液混合型流通合成系统”。该技术可将以前需要数小时到数天的沸石合成时间缩短至数秒，有望为化工工艺的革新做出贡献。
沸石是结晶性多孔质硅酸铝的总称，被广泛用于催化剂、离子交换材料、吸附材料等。工业上使用的沸石通常用批量生产式高压釜在100～200℃下经数小时到数天的水热处理来合成。

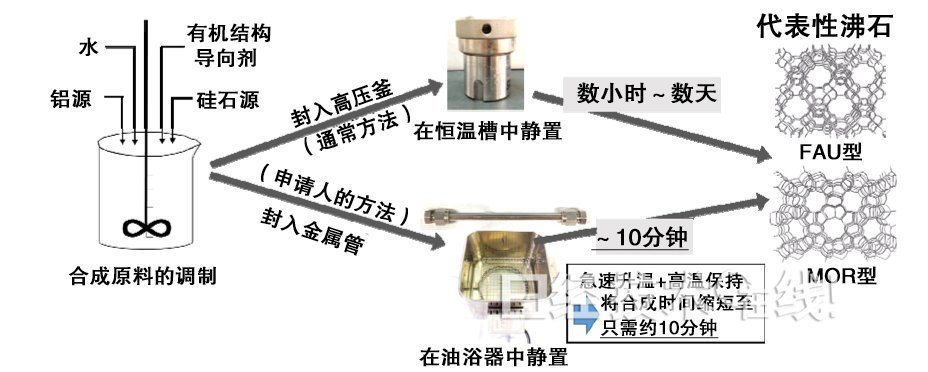

原沸石合成法
东京大学的研究小组以前一直在推进相关研究，通过在油浴器中急速加热导热性出色的金属管来缩短沸石的合成时间。在这一过程中研究小组发现，只要在有机结构导向剂遇热变性（＝分解）前在超高温条件下形成结晶，便可在极短时间内合成沸石。
以前在改进反应容器的形状及外部加热方式后，达到规定的合成温度要花费大约3分钟，最终完成合成需要约10分钟。研究小组认为，只要解决这一问题，便可进一步缩短合成时间，因此开发了此次的二液混合型流通合成系统。

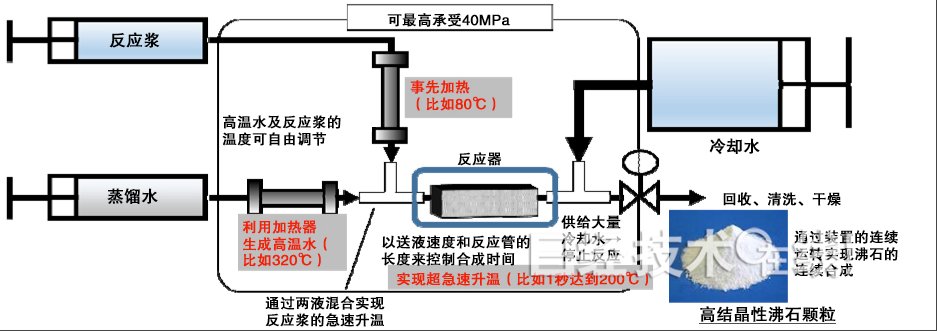

二液混合型流通合成系统
该系统以工业利用价值高的MFI型沸石为对象，急速加热事先熟化至即将结晶水平的合成原料混合液。MFI型沸石一般在150℃左右的温度下经大约12小时形成结晶，而此次研究发现，在260℃下只需约6秒即可合成。
今后东京大学打算进一步提高合成速度并向FAU、MOR、CHA等类型的其他沸石推广该技术。这里要特别提到的是，此次实验成功的主要因素之一在于，必须要使反应混合物熟化至即将开始结晶的水平。今后只要能在不必做这种前处理的情况下直接投放原料来合成沸石，就有望极为简单地生产沸石。
此次系统是日本新能源产业技术综合开发机构（NEDO）委托项目“能源及环境新技术先导计划/超精密原子排列控制型尾气催化剂研发”，以及大型辐射设施“SPring-8”的2015A0115长期课题所取得的部分成果。相关研究成果预定在2016年11月28日（日本时间）起的一周内刊登在《美国国家科学院院刊》（PNAS：Proceedings of the National Academy of Sciences of the United States of America）上。
