中国粉体网讯 西班牙加泰罗尼亚纳米科技研究所Aitor Mugarza, César Moreno和西班牙圣迭戈·德孔波斯代拉大学Diego Pea团队合作，报道了一种化学分子前驱体聚合制备1 nm孔半导体石墨烯的新策略。

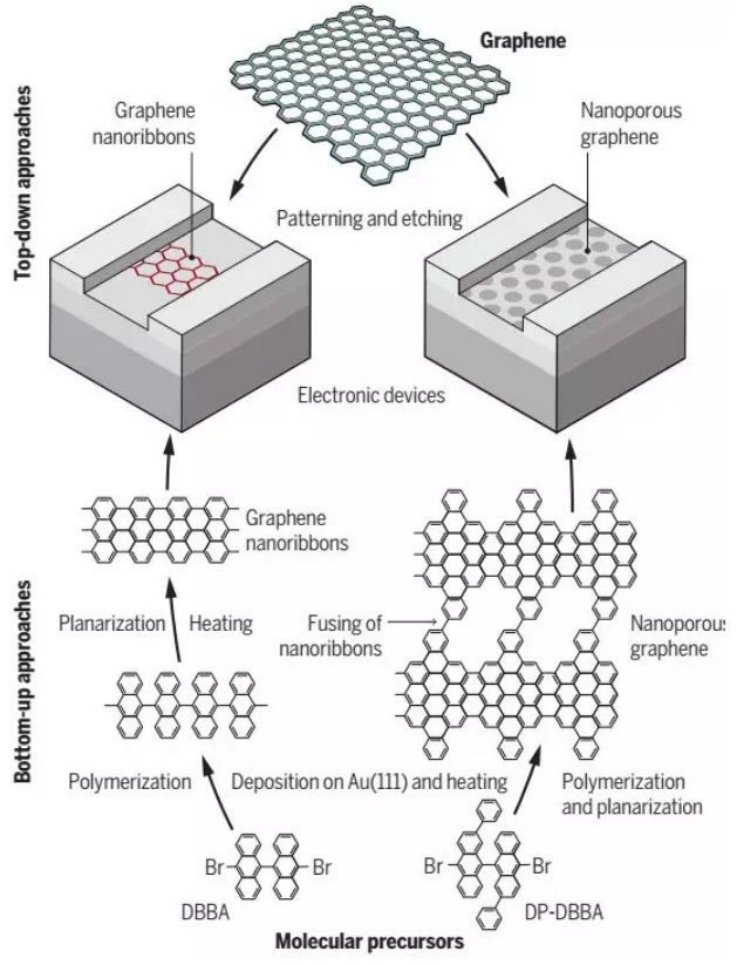

研究人员采用类似石墨烯纳米带的合成策略，以DP-DBBA为分子前驱体，在Au(111)单晶表面。在200℃时分子开始聚合，在400℃左右开始形成纳米带。和之前的石墨烯纳米带不一样的是，这种石墨烯纳米带结构并不是规则的直线型，因此，当进一步进行450℃的退火操作时，石墨烯纳米带并没有继续变宽形成更宽的纳米带，而是聚合形成纳米孔结构的石墨烯。
（中国粉体网编辑整理/墨玉）
