中国粉体网讯 近日，在工信部公示的第8批推荐目录中，首次出现遨优动力的富锂锰电池的身影，“率先实现富锂锰的产业化”，可谓是目录中的一批“黑马”。
富锂锰经过多年的只闻楼梯响，到现在终于能够看到装车落地，殊为不易也值得业界鼓励。据悉除遨优外，江特机电、当升、比亚迪、桑顿等，都有布局开发，期待能够在下一代电池正极材料的研发和应用上占得先机。
富锂锰能够被众多企业看好，必有其优势所在。首先我们还是正面解读一下：什么是富锂锰材料，它到底有什么优点?
什么是富锂锰?
富锂锰基正极材料，分子式xLi2MnO3？(1-x)LiMO2(0<x<1,m为过渡金属)，包含li2mno3和limo2两种成分。这两种成分的结构均类似于层状的licoo2，归属于空间群为r-3m p="" 过渡金属层形成了固溶体。认为该材料是一种“假性的固溶体”，实则是纳米尺度上的复合材料。目前对富锂锰结构尚未形成统一的理论，有待于进一步研究。本篇我们主要探讨它的应用可行性，有争议的我们暂不深究。<="">
富锂锰的优点
高比能量(最主要的)、低成本(不含钴或少量钴)。

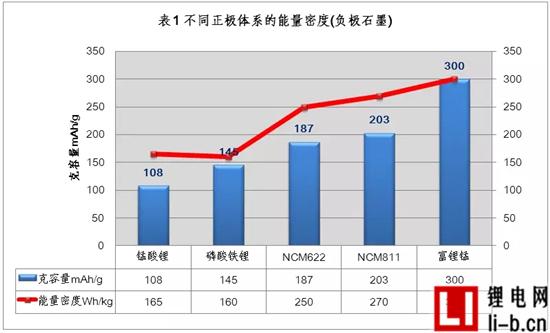

高克容量(200-300mAh/g )和工作电压高(>4.5V)，所以具有亮眼的能量密度。富锂锰基材料与当前动力电池主流正极材料的克容量和能量密度对比(表1)。同时Mn元素比例的提高同时减少了Co的含量，降低了材料价格，且对环境友好。
富锂锰的缺点
1)机理上：

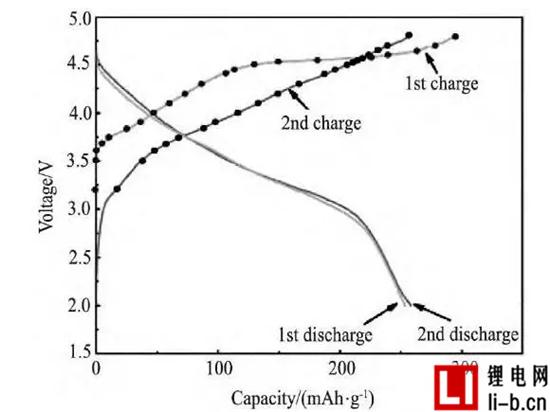

材料的脱嵌锂机制尚存在缺陷，首次库仑效率较低(图2);机理上的问题前面有提到过，尚未完全清晰，故暂不赘述。
2)安全问题：
在电化学反应过程中伴随着氧气的释放，会带来安全性问题;氧气释放和循环过程中过渡金属离子平均价态持续降低是导致电压衰减的根源;这又会牵涉到我们下一个要谈到的更重要的问题。释氧问题，从材料的角度而言小编相信是可以得到解决的。
3)电压衰减
电压的衰减被认为是该材料最难解决的问题，所以我们着重谈谈。

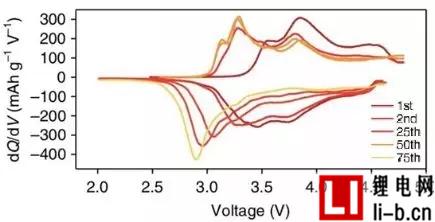

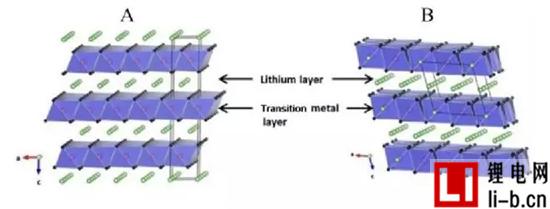

富锂锰基正极材料在循环过程中，由于材料充电后会形成晶格缺陷和元素元素价态变化，导致循环稳定性存在严重不足。目前认为“层到尖晶石相变”是电压衰减的主要原因之一(图3)。由于层状和尖晶石相的不同之处在于锂和过渡金属阳离子如何排列在每个金属层中，因此层到尖晶石结构的相变表明过渡金属迁移必须参与该相变过程。
另外还主要表现在两个方面：
① 多次循环后材料的放电容量衰减;
② 多次循环后材料的充放电电压下降。

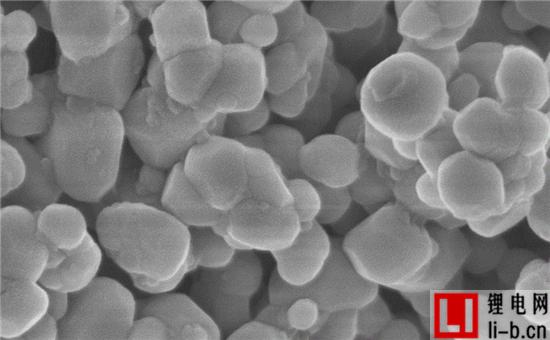

而一般富锂锰使用二次颗粒球状结构，可以通过表面包覆TiO2、Al2O3、Er2O3减小材料与电解液的接触面积，减少界面副反应的发生，也可以减少氧气的释放抵制电压误差。不过小编之前测试发现，循环稳定性有改善但也并不好，并且采用TiO2包覆的方式，SEI膜阻和电化学反应电阻在循环过程中变化较大。另据悉硼掺杂也可以改善循环。
4)高电压电解液
高充电电压4.5V易引起电解液分解，导致循环性能变差;同时倍率性能和低温性能也有待提高;目前高电压电解液配方也有一些较成熟的解决方案，小编相信电解液不会成为推广的瓶颈。
5)一致性
当前富锂锰材料和电池的产量较小，尚不能保证每次合成过程中Li2MnO3组分相对含量的稳定及其在材料微结构中分布的稳定性等。因此，探索新的制备方法，改进工艺参数，对材料进行掺杂、包覆和共混改性，进一步提高正极材料的振实密度和电化学性能仍是今后的研究热点。
从当前的技术发展趋势来看，使用更高比能量的电极材料，是提高电池能量密度的关键。而负极的比容量远大于正极，因此新一代高容量正极材料又成为制约整个体系能量密度提升的瓶颈。富锂锰的优势在于高容量和低成本，毫无疑问极具吸引力。而高电压电解液和释氧这块，没有不可逾越技术难题;但充放电过程电压不断衰减(这个最主要)以及材料的一致性问题，相对比较棘手，需要从机理上和应用端，继续研究和摸索。
未来，政策和市场对于电动汽车能量密度继续提升的已是大势所趋，富锂锰作为一条颇有前景但并不明朗的路线，值得业内保持关注和跟进，但研究和推广之路任重而道远!
（中国粉体网编辑整理/茜茜）
