粉体设备科普:沸石转轮


来源:中国粉体网   三昧

[导读]  1988年西部技研开发疏水性蜂窝式转轮浓缩,在美国申请专利,可投入工业应用的沸石转轮正式诞生。

中国粉体网讯  沸石是沸石族矿物的总称,是一种架状含水的碱或碱土金属铝硅酸盐矿。利用天然沸石滤料的吸附性、离子交换性、催化和耐酸耐热等特点,将沸石广泛应用于农业、畜牧业及工业等领域,尤其是对于VOCs吸附效果十分显著。1988年西部技研开发疏水性蜂窝式转轮浓缩,在美国申请专利,可投入工业应用的沸石转轮正式诞生。


沸石转轮


沸石转轮是将大风量、低浓度的废气浓缩到高浓度、小风量的废气,从而减少设备的投入费用和运行成本,提高voc废气的高效率处理。在处理大风量、低浓度的废气燃烧和回收的时候,如果没有沸石转轮,直接进行燃烧的情况下,废气处理设备不仅体积庞大,而且产生的运行费用也会很庞大。

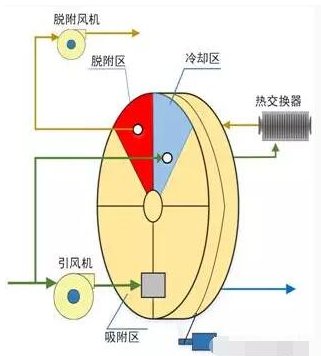

沸石转轮基本原理构造

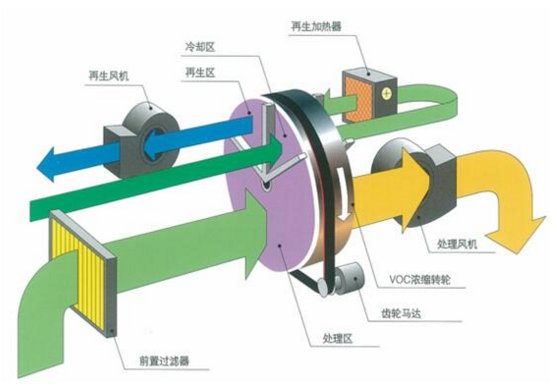

沸石转轮浓缩区可分为处理区、再生区、冷却区,浓缩转轮在各个区内连续运转。

VOC有机废气通过前置过滤器后,通过浓缩转轮装置的处理区。在处理区VOCs被吸附剂吸附去除,净化后的空气从浓缩转轮的处理区间排出。

吸附于浓缩转轮中的有机废气VOCs,在再生区经热风处理而被脱附、浓缩到5-15倍的程度。

浓缩转轮在冷却区被冷却,经过冷却区的空气,再经过加热后作为再生空气使用,达到节能的效果。


沸石转轮设备特点


1.吸附、脱附效率高。

2.沸石转轮吸附VOCs所产生的压降极低,可大大减少电力能耗。

3.使原本高风量、低浓度的VOCs废气,转换成低风量、高浓度的废气,浓缩倍数达到5-20倍,大大缩小后处理设备的规格,运行成本更低。

4.整体系统采用模组化设计,具备了最小的空间需求,且提供了持续性及无人化的操控模式。

5.系统自动化控制,单键启动,操作简单,并可搭配人机界面监控重要操作数据。

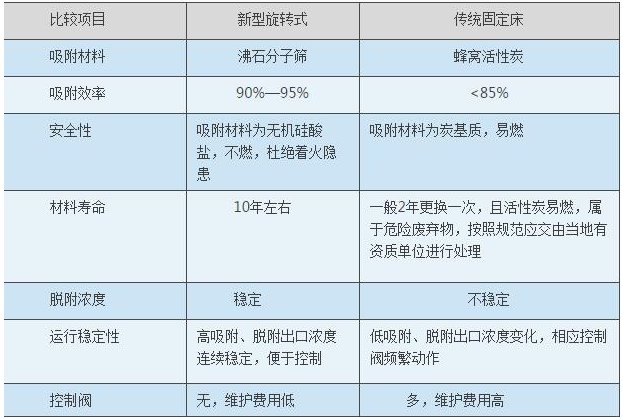

沸石转轮与蜂窝活性炭吸附浓缩装置对比




如何选购沸石转轮?


1.选择沸石含有率高的

沸石含有率直接决定了吸附效率,所以沸石含有率至关重要。


2.选择疏水性好的

沸石的吸附性能好不好,不仅要看其比表面积是否足够大,还要看疏水性是否卓越,尤其是在废气湿度大于60%的环境下,更是考验沸石的疏水性,疏水性差的沸石易堵塞细孔,从而降低吸附效率。因此为了保证吸附性能,比表面积和疏水性缺一不可。


3.选择脱附效率高的

沸石的净化效率高不高,不能只看吸收性,脱附功能也相当重要。若脱附功能不能达到近乎完全的话,久而久之就会非常影响沸石的吸附效率,直接影响沸石的使用寿命。而沸石耐高温,脱附温度较高 ,不会发生反应热。


沸石转轮装置应用领域


凹版印刷行业的有机废气处理

半导体制造业的有机废气处理

锂电池制造业的有机废气处理

涂装行业的有机废气处理

化工行业的有机废气处理

制药行业的有机废气处理

食品行业的有机废气处理

薄膜行业的有机废气处理

家电行业的有机废气处理

……

沸石转轮应用案例

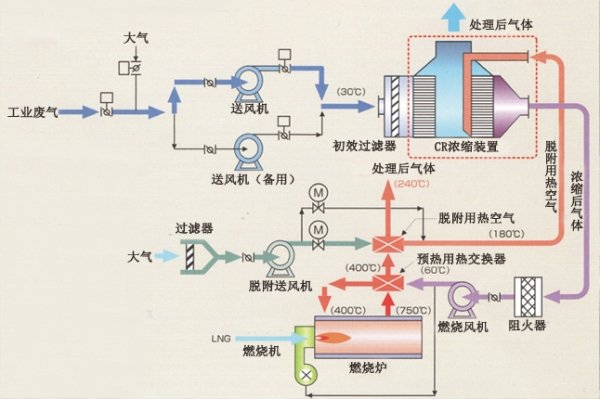

案列1

设计方案:含有溶剂的废气通过风机进入沸石转轮,沸石转轮对溶剂进行吸附,净化后的气体排至大气中,沸石转轮一直在旋转,待饱和的沸石经过脱附区域时,对沸石转轮进行脱附,再生的气体经过二级换热器进行加热,温度上升至180℃。脱附出来的气体经过第一级换热器后温度上升至400℃,在燃烧机直燃后加热至750℃,待处理气体在高温下完全分解成CO2和H2O。




案列2

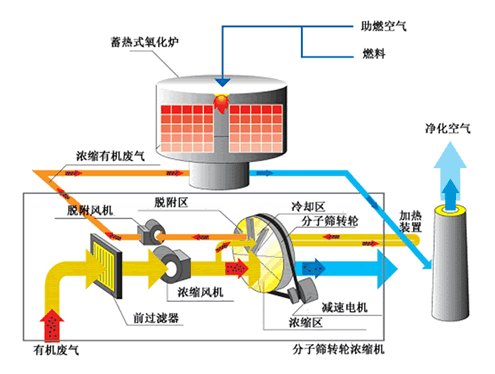

沸石转轮浓缩+蓄热氧化(RTO)工艺
